Beschreibung
Funktionsbeschreibung
3.1.2

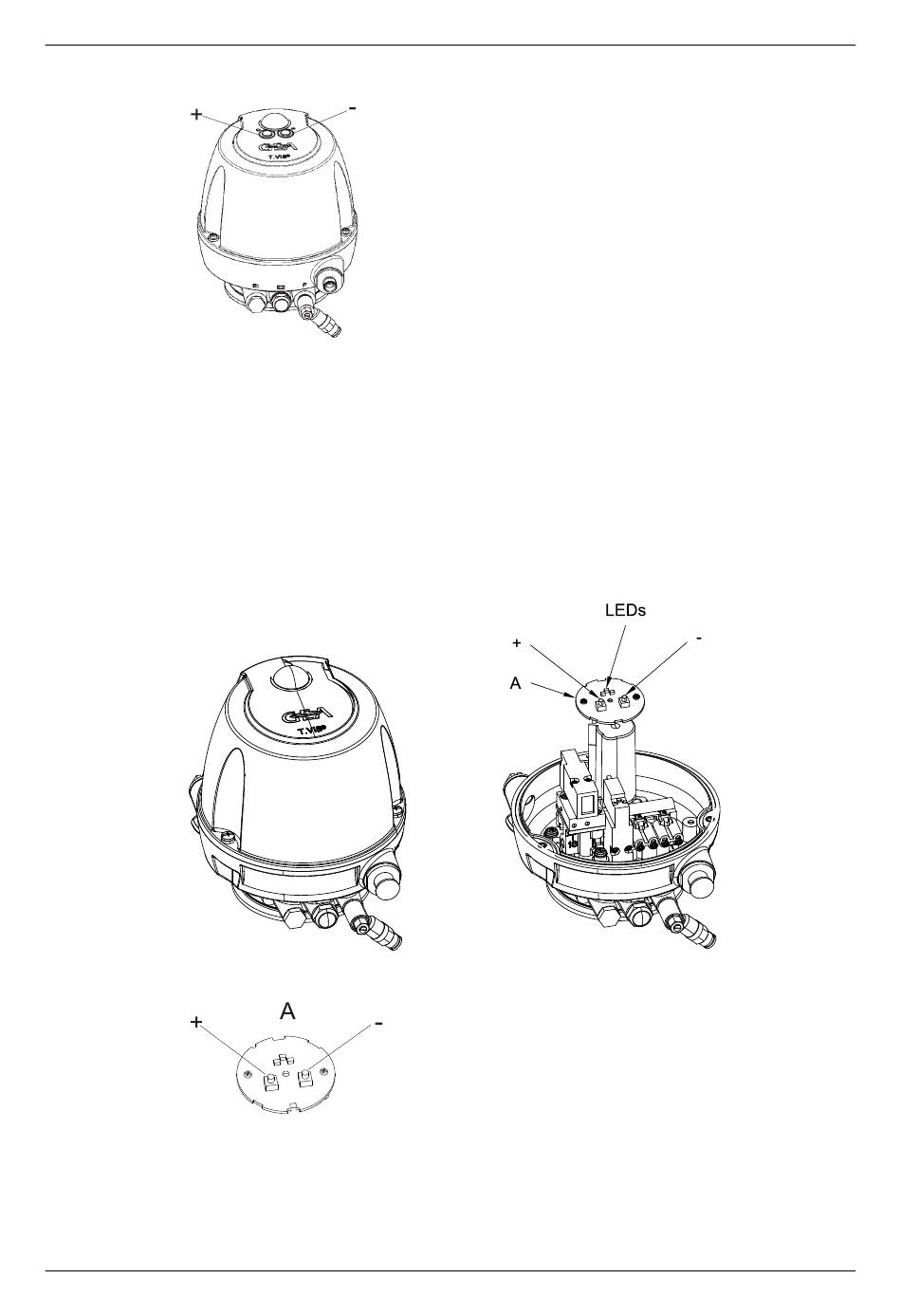

Steuerkopf mit Haube inklusive Taster
Abb.4:
Der Steuerkopf T.VIS P-15 ist in dieser Bauform und bei bestimmungsgemäßer
Montage der elektrischen und pneumatischen Anschlüsse für den Einsatz nach
Schutzart IP66 (EN 60529) geeignet.
Die Bedienung des Steuerkopfes erfolgt über die Taster plus/minus bei
geschlossener Haube.
Bedienung siehe Abschnitt 8.2, Seite 43.
3.1.3
Steuerkopf mit Haube ohne Taster
Abb.5:
Abb.6:
Der Steuerkopf T.VIS P-15 ist in dieser Bauform und bei bestimmungsgemäßer
Montage der elektrischen und pneumatischen Anschlüsse für den Einsatz nach
Schutzart IP67 und/oder 69k (EN 60529) geeignet.
16
Steuerkopf mit Haube inklusive Taster (Standard-Variante in IP66)
Steuerkopf mit Haube ohne Taster
Platine (A)
