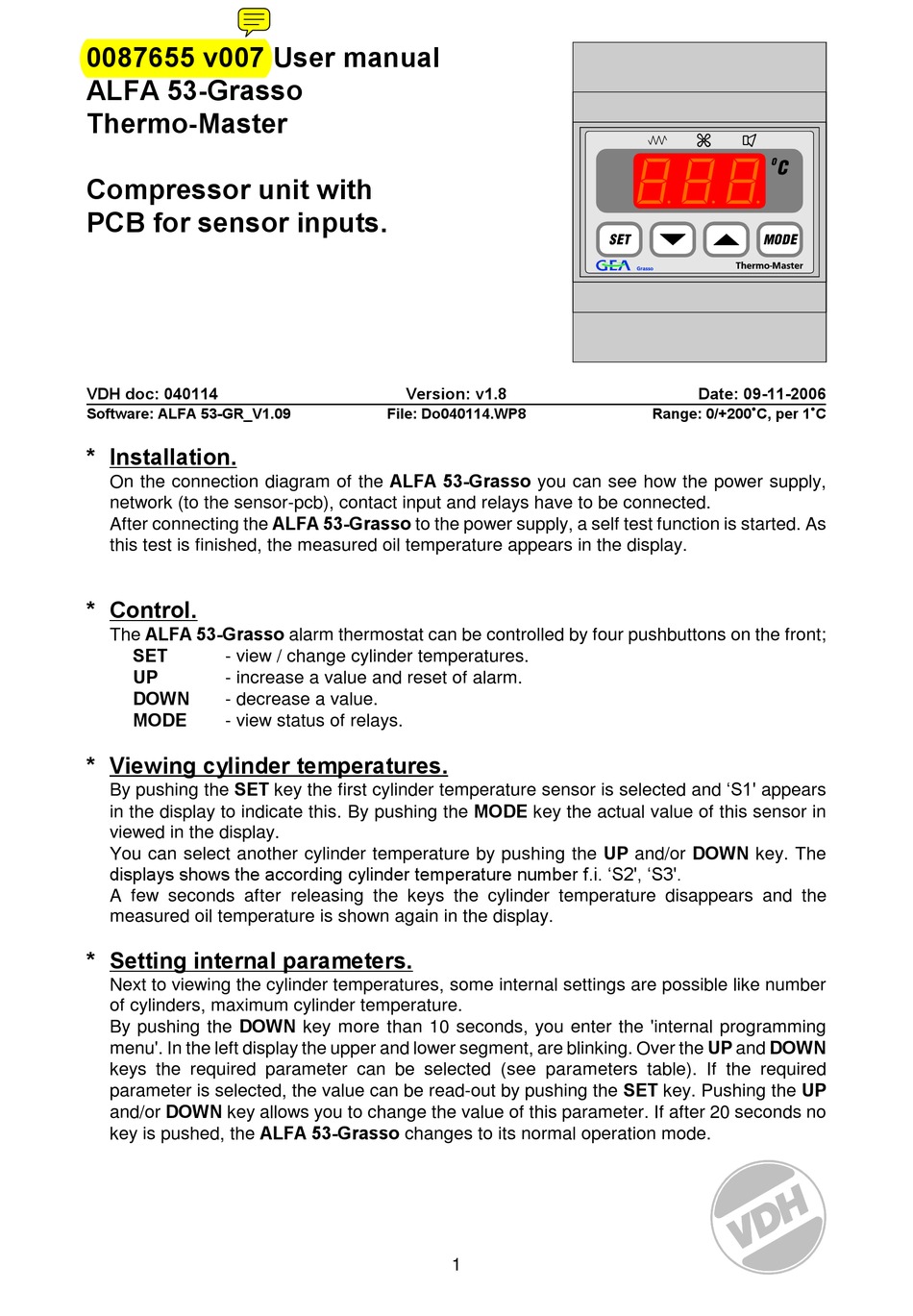

0087655 v007 User manual
ALFA 53-Grasso
Thermo-Master
Compressor unit with
PCB for sensor inputs.
VDH doc: 040114
Software: ALFA 53-GR_V1.09
* Installation.
On the connection diagram of the ALFA 53-Grasso you can see how the power supply,
network (to the sensor-pcb), contact input and relays have to be connected.
After connecting the ALFA 53-Grasso to the power supply, a self test function is started. As
this test is finished, the measured oil temperature appears in the display.
* Control.

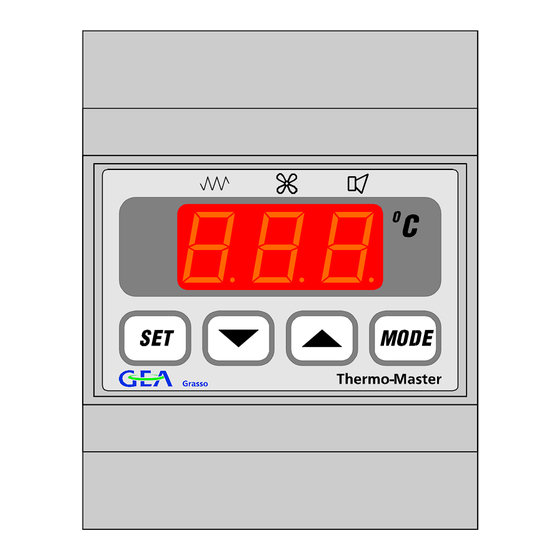

The ALFA 53-Grasso alarm thermostat can be controlled by four pushbuttons on the front;
SET
- view / change cylinder temperatures.
UP
- increase a value and reset of alarm.
DOWN
- decrease a value.
MODE
- view status of relays.
* Viewing cylinder temperatures.
By pushing the SET key the first cylinder temperature sensor is selected and 'S1' appears
in the display to indicate this. By pushing the MODE key the actual value of this sensor in
viewed in the display.
You can select another cylinder temperature by pushing the UP and/or DOWN key. The
displays shows the according cylinder temperature number f.i. 'S2', 'S3'.
A few seconds after releasing the keys the cylinder temperature disappears and the
measured oil temperature is shown again in the display.
* Setting internal parameters.
Next to viewing the cylinder temperatures, some internal settings are possible like number
of cylinders, maximum cylinder temperature.
By pushing the DOWN key more than 10 seconds, you enter the 'internal programming
menu'. In the left display the upper and lower segment, are blinking. Over the UP and DOWN
keys the required parameter can be selected (see parameters table). If the required
parameter is selected, the value can be read-out by pushing the SET key. Pushing the UP
and/or DOWN key allows you to change the value of this parameter. If after 20 seconds no
key is pushed, the ALFA 53-Grasso changes to its normal operation mode.
Version: v1.8
File: Do040114.WP8
1
Date: 09-11-2006
Range: 0/+200C, per 1C

Werbung

loading

Inhaltszusammenfassung für GEA ALFA 53-Grasso

  • Seite 1 (to the sensor-pcb), contact input and relays have to be connected. After connecting the ALFA 53-Grasso to the power supply, a self test function is started. As this test is finished, the measured oil temperature appears in the display.
  • Seite 2 * Error messages. In the display of the ALFA 53-Grasso the following error messages can appear: Sensor errors; Sensor alarms; - Oil Sensor failure. - Maximum alarm Oil Sensor - Cylinder Sensor-1 failure. - Maximum alarm Cylinder Sensor-1 - Cylinder Sensor-2 failure.
  • Seite 3 * Parameters ALFA 53-Grasso. PARA- DESCRIPTION PARAMETER RANGE STANDARD METER VALUE Number of cylinders 0..12 100..185  C Maximum cylinder temperature Network number 110..125 Software version 0..255 Production year 00..99 Production week 1..52 Serial number (x1000) 0..255 Serial number (units) 0..999...
  • Seite 4 * Dimensions. * Connections.
  • Seite 5 (se parametertabel). Hvis den ønskede parameter vælges, kan værdien udlæses ved tryk på knappen INDSTIL. Tryk på knappen OP og/eller NED giver dig mulighed for at ændre parameterens værdi. Hvis der ikke trykkes på en knap i 20 sekunder, skifter ALFA 53-Grasso til normal driftstilstand. 0087655_04 * Fejlmeddelelser.
  • Seite 6 - Kontroller føleren (1000 Ω ved 0º C). - Udskift føleren. Tryk på knappen OP for at nulstille en alarm. * Tekniske detaljer. Funktion : ALFA 53-Grasso Thermo-Master Bestillingsnummer : 1298150 (Thermo-Master), 1997150 (følermodul GR12) Interval : 0/+200º C, aflæsning pr. 1º C Strømforsyning...
  • Seite 7 Relæ-1 i varmelegemet aktiveres, når olietemperaturen er under 40º C og stopper, når temperaturen er over 45º C. Relæ-2 i ventilatoren aktiveres, når kontakten "kompressor-til" lukkes, og olietemperaturen er over 55º C, og den stopper, når temperaturen falder under 50º C, eller kontakten “kompressor-til” åbnes. Function Diagram: Heater Funktionsdiagram: Varmelegeme...
  • Seite 8 Alarm til relæ-3 er normalt aktiv (C-NO = lukket), og når en alarm indtræffer, deaktiveres relæalarmen (C- NC = lukket). Tryk på knappen OP for at nulstille en alarm. Oliealarm [A0]: Alarm, når olietemperaturen er over 80º C, og den kan nulstilles, når temperaturen falder under 60º...
  • Seite 9 * Tilslutninger. Housing CT 822 Hus CT 822 Dimensions 150x200x75mm Mål 150 x 200 x 75 mm SENSOR MODULE GR12 FØLERMODUL GR12 Grasso Art.No: 1997150 Grasso bestillingsnummer: 1997150 VDH Type: 942.180204 VDH-type: 942.180204 Temp-8 sensor Pt1000 Temp-8, føler Pt1000 (OV) wh (OV) wh Temp-7 sensor Pt1000 Temp-7, føler Pt1000...
  • Seite 10 (OV) wh (OV) wh Temp-1 sensor Pt1000 Temp-1, føler Pt1000 (OV) wh (OV) wh Oil sensor Pt1000 Olieføler, Pt1000 Temp-1 sensor Pt1000 Temp-1, føler Pt1000 (OV) wh (OV) wh Temp-9 sensor Pt1000 Temp-9, føler Pt1000 (OV) wh (OV) wh Temp-10 sensor Pt1000 Temp-10, føler Pt1000 (OV) wh (OV) wh...
  • Seite 11 Bedienungsanleitung ALFA 53-Grasso Thermo-Master-PCB-input. * Installation. Am Anschlussbild des ALFA 53-Grasso ist erkentlich wie der Fühler, Versorgungsspannung und Relaisangeschlossen werden. Wird der ALFA 53-Grasso mit Spannung versorgt, durchläuft er zuerst einSelbsttestprogramm. Danach wird die gemessene Temperatur im Display angezeigt. * Bedienung.
  • Seite 12 *Fehlermeldungen Im Display des ALFA 53-Grasso können folgende Fehlermeldungen erscheinen: Sensor Fehler Sensor Alarme - Öl Sensor Fehler - Maximum Alarm Öl Sensor - Zylinder Sensor 1 Fehler - Maximum Alarm Zylinder Sensor 1 - Zylinder Sensor 2 Fehler - Maximum Alarm Zylinder Sensor 1...
  • Seite 13 Netzwerk Nummer 110..125 Softwareversion 0..255 Produktionsjahr 00..99 Produktionswoche 1..52 Seriennummer (x1000) 0..255 Seriennummer (Einheiten) 0..999 Bemerkung: Bemerkung: P90 muss auf dieselbe RS485 Netzwerk Nummer wie auf den PCB (Einstellung durch die Adressen Brücke) gesetzt werden. *Relais Funktionen Der Relais-1 Heizung springt an, wenn die Öltemperatur unter 40°C gefallen ist und stoppt, wenn die Temperatur über 45°C ist.
  • Seite 14 Begriffe Bild: Function Diagram: Heater — Funktionsdiagramm Heizung Relay-1 Heater- Relais-1 Heizung Function diagram: Fan — Funktionsdiagramm Lüfter Active as Compressor-on contact is closed- Aktiv, wenn der “compressor_on” Kontakt geschlossen ist. Relay-2 Fan- Relais-2 Lüfter Relay-3 Alarm- Relais-3 Alarm Function diagram: Oil alarm — Funktionsdiagramm Öl Alarm No alarm- kein Alarm Oil temp.
  • Seite 15 * Abmessungen.
  • Seite 16 * Anschlussdaten.
