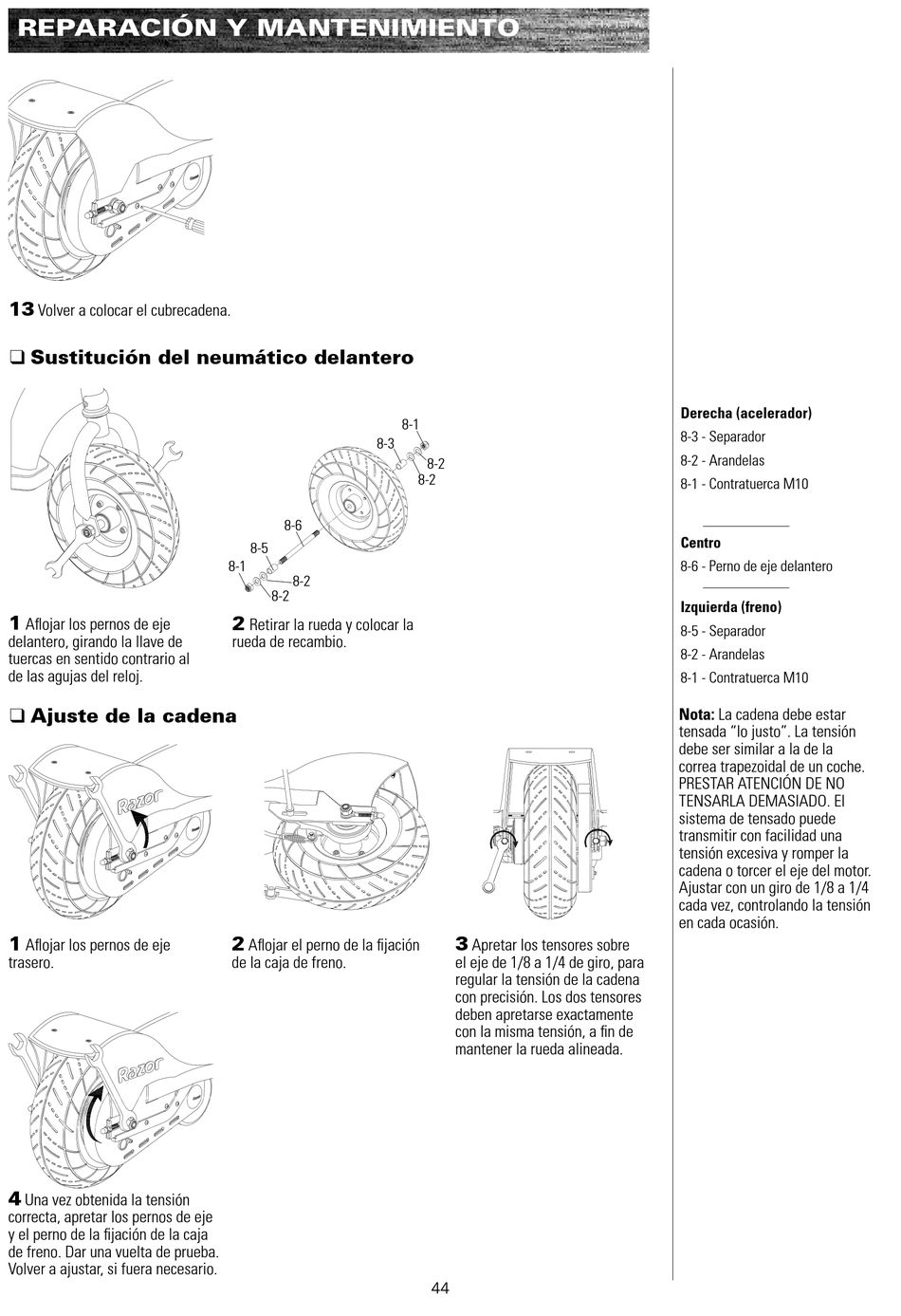

Razor E300 Bedienungsanleitung Seite 45

REPARACIÓN y mANTENImIENTO
13
Volver a colocar el cubrecadena.
q Sustitución del neumático delantero
1
Aflojar los pernos de eje
delantero, girando la llave de
tuercas en sentido contrario al
de las agujas del reloj.
q Ajuste de la cadena
1
Aflojar los pernos de eje
trasero.
4
Una vez obtenida la tensión
correcta, apretar los pernos de eje
y el perno de la fijación de la caja
de freno. Dar una vuelta de prueba.
Volver a ajustar, si fuera necesario.
8-3
8-6
8-5
8-1
8-2
8-2
2
Retirar la rueda y colocar la
rueda de recambio.
2
Aflojar el perno de la fijación
de la caja de freno.
8-1
8-2
8-2
3
Apretar los tensores sobre
el eje de 1/8 a 1/4 de giro, para
regular la tensión de la cadena
con precisión. Los dos tensores
deben apretarse exactamente
con la misma tensión, a fin de
mantener la rueda alineada.
44
Derecha (acelerador)
8-3 - Separador
8-2 - Arandelas
8-1 - Contratuerca M10
Centro
8-6 - Perno de eje delantero
Izquierda (freno)
8-5 - Separador
8-2 - Arandelas
8-1 - Contratuerca M10
Nota: La cadena debe estar
tensada "lo justo". La tensión
debe ser similar a la de la
correa trapezoidal de un coche.
PRESTAR ATENCIÓN DE NO
TENSARLA DEMASIADO. El
sistema de tensado puede
transmitir con facilidad una
tensión excesiva y romper la
cadena o torcer el eje del motor.
Ajustar con un giro de 1/8 a 1/4
cada vez, controlando la tensión
en cada ocasión.
