Sensor integration gateway ethernet/ip

Vorschau ausblenden Andere Handbücher für SIG200:

Inhaltsverzeichnis

GERÄTEFUNKTIONEN

B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG200

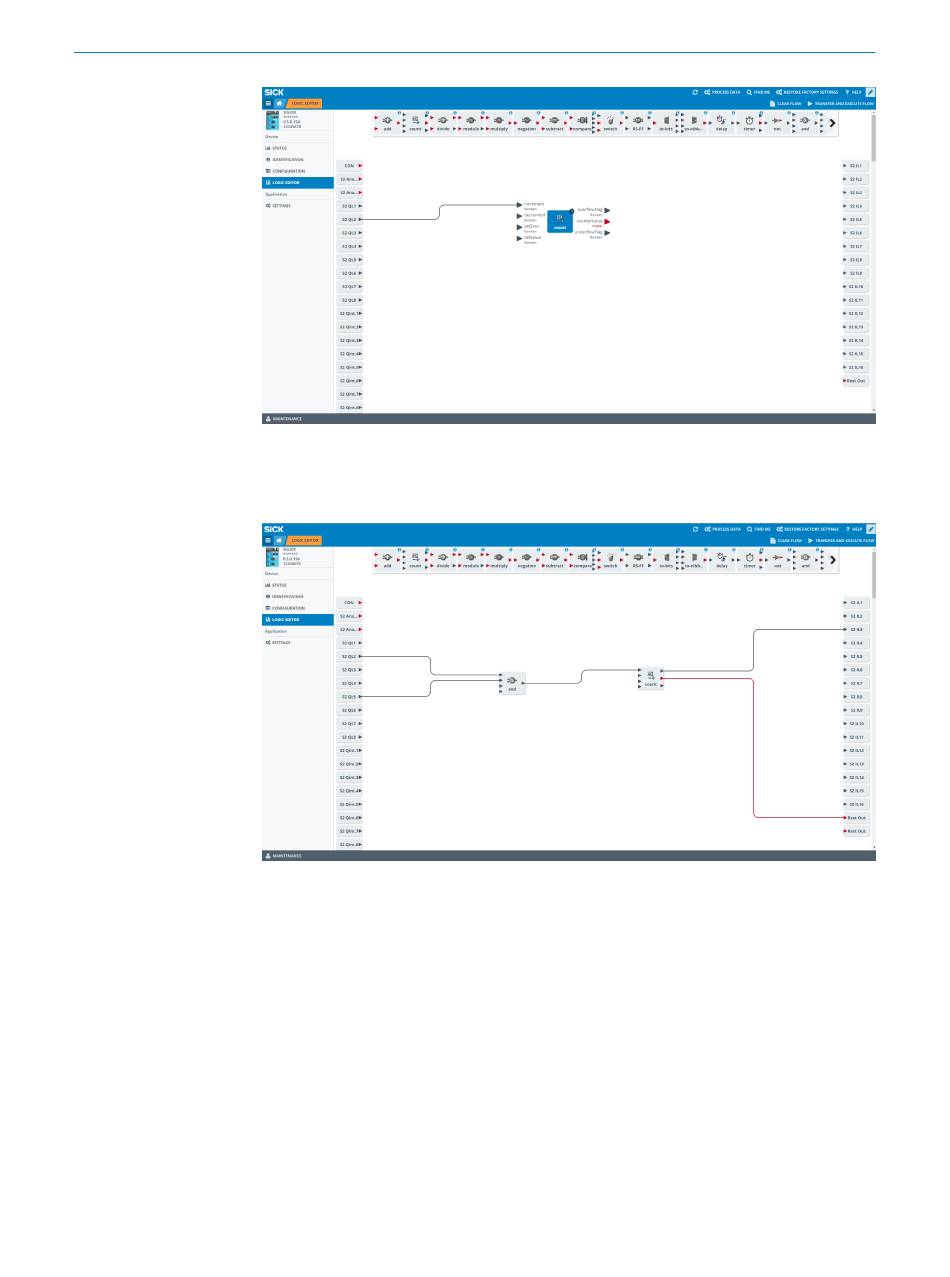

Abbildung 19: Mögliche Verbindungen

Wenn Sie auf einen Logikblock klicken, erhalten Sie Informationen zu den möglichen

Verbindungen des jeweiligen Blocks.

Abbildung 20: Mehrere Eingänge und Ausgänge

Es können mehrere Eingänge und Ausgänge mit den Logikblöcken verbunden werden.

•

Auch das Kombinieren von Logikblöcken ist möglich.

•

Achten Sie auf passende Eingänge und Ausgänge (ganzzahlig/boolesch).
