SICK SIG200 Betriebsanleitung Seite 108

8
GERÄTEFUNKTIONEN
Beschreibung
Anzahl der Eingänge
Eingangsdatentyp
Eingangsbeschreibung
Anzahl der Ausgänge
Ausgangsdatentyp
Ausgangsbeschreibung
Einstellungen
Beschreibung
Anzahl der Eingänge
Eingangsdatentyp
Eingangsbeschreibung
Anzahl der Ausgänge
Ausgangsdatentyp
Ausgangsbeschreibung
Einstellungen
108 B E T R I E B S A N L E I T U N G | Sensor Integration Gateway – SIG200

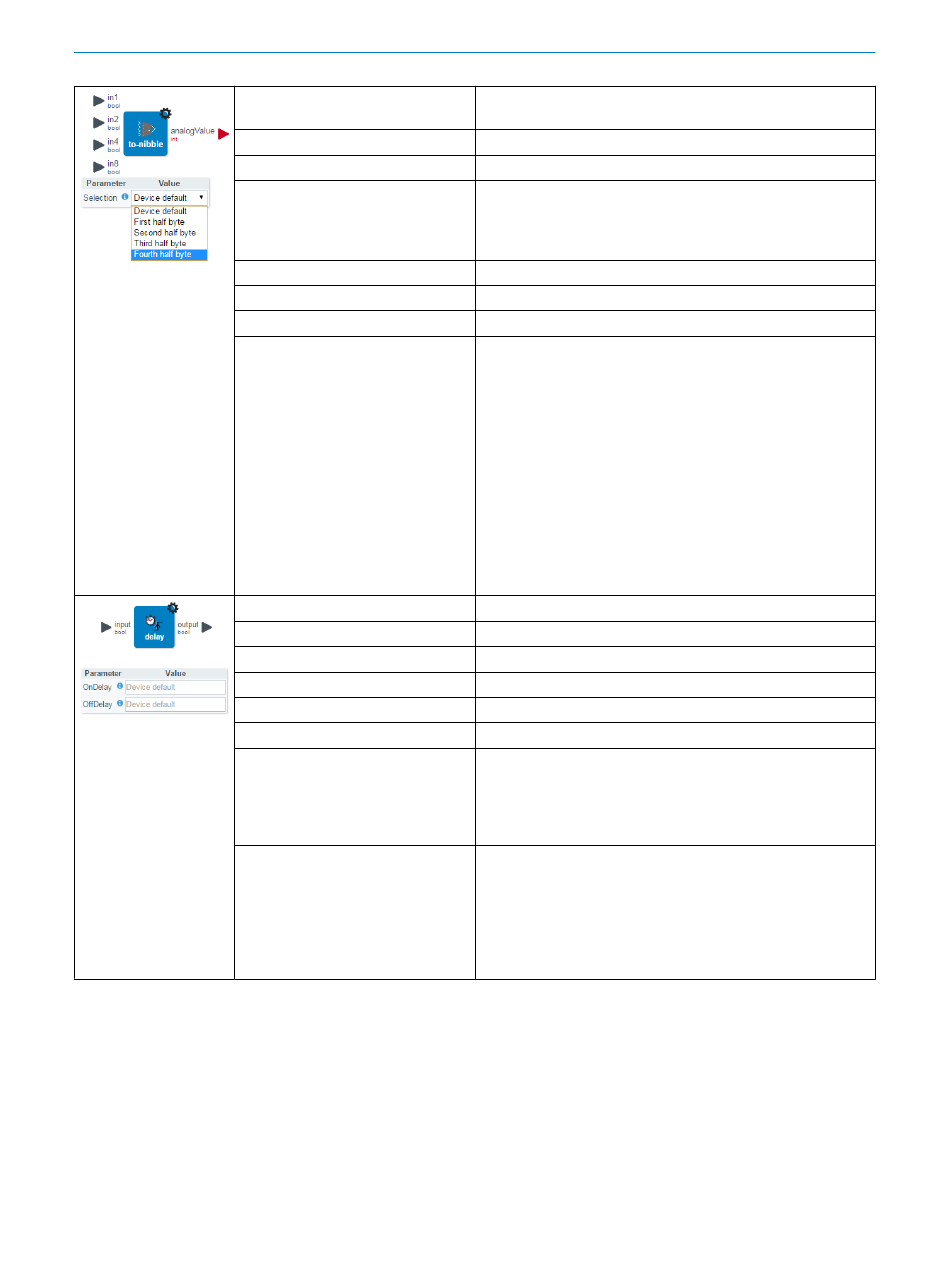

Umwandlung von vier Digitaleingängen in einen analogen
Halbbytewert.
4
Eingang 1 ... 16: 1-Bit
in1: erster Digitaleingang
in2: zweiter Digitaleingang
in4: dritter Digitaleingang
in8: vierter Digitaleingang
1
Ausgang 1: Integer oder UInteger, 8 oder 16 Bits
analogValue: analoger Halbbyte-Ausgangswert
Auswahl, welches Halbbyte mit dem Ausgang verbunden wer‐
den soll (Standard: erstes Halbbyte)
Wenn das erste Halbbyte ausgewählt wird, werden die unters‐
ten 4 Bits (mit x gekennzeichnete Bits) gesendet.
----|----|----|xxxx
Wenn das zweite Halbbyte ausgewählt wird, werden die mit x
gekennzeichneten Bits gesendet.
----|----|xxxx|----
Wenn das dritte Halbbyte ausgewählt wird, werden die mit x
gekennzeichneten Bits gesendet.
----|xxxx|----|----
Wenn das vierte Halbbyte ausgewählt wird, werden die mit x
gekennzeichneten Bits gesendet.
xxxx|----|----|----
Das Eingangssignal wird um die konfigurierte Zeit verzögert.
1
1 Bit
input: Eingangswert
1
1 Bit
output: Wenn der Eingang „true" wird, wird der Ausgang nach
einer voreingestellten Zeitverzögerung „true". Der Ausgang
bleibt „true", solange der Eingang „true" ist. Wenn der Ein‐
gang „false" ist oder wird, wird der Ausgang ohne Verzögerung
„false".
OnDelay: Verzögerung für eine an den Ausgang übertragene
ansteigende Flanke einstellen (Standard: 1 ms)
OffDelay: Verzögerung für eine an den Ausgang übertragene
fallende Flanke einstellen (Standard: 1 ms)
Der max. Verzögerungswert beträgt 65,535 ms.
Die fallende Flanke wird mit der Einstellung „OffDelay" konfi‐
guriert.
