LEISTUNGSBESCHREIBUNG
Der Elektrokessel zur Wandmontage ist in sieben
Ausführungen erhältlich:
•
Die Modelle 09 und 15 Mono (Wechselstrom)
können nur mit 230V betrieben werden.
•
Die Modelle 09, 15, 22, 28 und 36 Tri (Drehstrom)
können nur mit 400V betrieben werden.
Die Leistung der verschiedenen Modelle
ist durch unterschiedliche Brücken der
Steuerklemmen einstellbar.
MODELLEN
E-Tech W 09 Mono/Tri
E-Tech W 15 Mono/Tri
E-Tech W 22 Tri
E-Tech W 28 Tri
E-Tech W 36 Tri
Ummantelung
Der Kessel ist mit einer entfetteten und phosphatier-
ten, bei 220°C einbrennlackierten Stahlblechverklei-
dung ummantelt.
Kesselkörper
Der Kesselkörper, in dem sich der Heizungskreis be-
findet, besteht aus dickem Stahl des Typs STW 22.
Er ist bei 4,5 bar druckgeprüft (maximal zulässiger
Betriebsdruck = 3 bar).
Heizelemente
Die austauschbaren Heizelemente sind mittels
Stopfbuchsen oben am Kesselkörper angebracht.
Die aus Edelstahl des Typs Incoloy 800 gefertigten
Elemente zeichnen sich durch Langlebigkeit und
ausgezeichnete Korrosionsbeständigkeit aus. Siehe
"Heizelemente austauschen" Seite 26
Ausstattung
Der Kessel wird anschlussfertig, zum Einbau in einen
zentralen Heizkreislauf geliefert. Im Lieferumfang
sind insbesondere ein 10-Liter-Ausdehnungsgefäß,
ein Thermomanometer, ein Sicherheitsventil, eine
Wassermangelsicherung, eine Pumpe und eine au-
tomatische Entlüftung enthalten.
Das Thermostat für die interne Temperatursteuerung
ist zweistufig,
so dass die Leistung an den tatsächlichen Wärme-
bedarf angepasst werden kan.
Regelung
In das Schaltfeld kann ein Regelung integriert wer-
den.
6
Benutzerhandbuch
Einstellbare Leistung
MIN
MAX
5.6 kW
8.4 kW
9.6 kW
14.4 kW
14.4 kW
21.6 kW
14.4 kW
28.8 kW
18 kW
36 kW
.
A1007841-664Y7800 • A

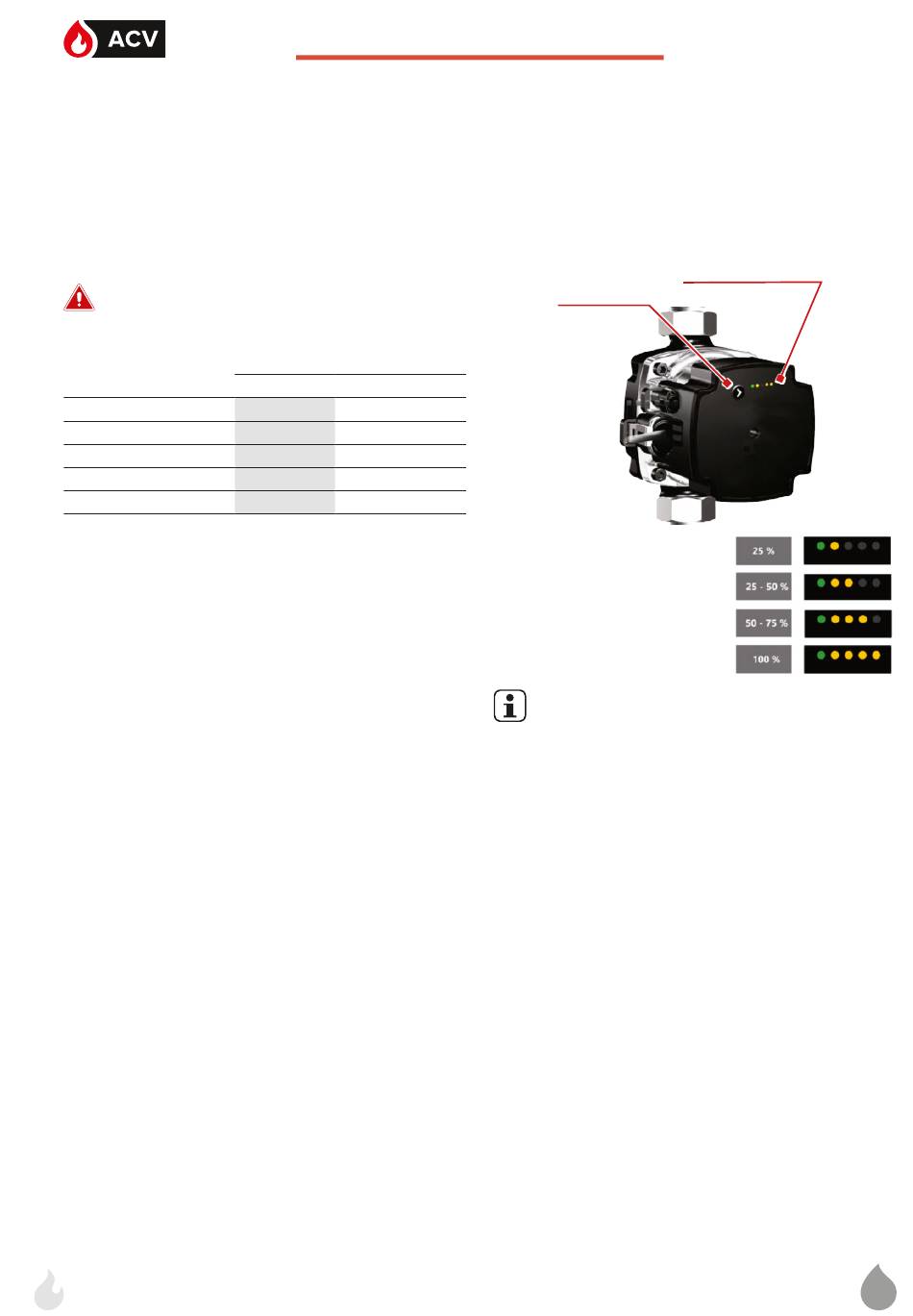

Umwälzpumpe
Der E-Tech W-Kessel ist mit einer Hochleistungs-
pumpe der neuen Generation ausgestattet, die so
eingerichtet werden kann, dass sie die Systemanfor-
derungen erfüllt. Die LED-Anzeigen der Pumpe zei-
gen den Betriebsmodus oder den Status der Pumpe
an, und ein Druckknopf ermöglicht den Zugriff auf
die Pumpeneinstellungen.
Einstellknopf
Anzeige des Leistungsniveaus
(Standardanzeige)
Die erste LED leuchtet im Normalbetrieb grün
und bei Problemen rot. Die anderen sind beim
Einschalten immer gelb. Wenn die grüne LED
blinkt, bedeutet dies, dass die Pumpe durch
ein externes Signal gestoppt wurde.
Elektrischer Anschluss
Eine Zuleitung ist erforderlich für die Steuerspannung
und eine für die Hauptstromversorgung. Der Steuer-
stromkreis ist mit 3 Amp. abgesichert.
Frostschutzeinrichtung
Der Kessel ist NICHT mit einer Frotschutzeinrichtung
ausgestattet. Wenn der Kessel in einer Umgebung
installiert wird, in der Frost auftreten kann, sollte ein
geeigneter externer Frostschutzthermostat installiert
werden.
Anzeigelampen (LEDs)
