EMPFEHLUNGEN FÜR DIE HEIZKREISANSCHLUSS
•
Das System muss vor dem Anschluss an den Kessel sorgfältig gespült werden.
•
Das Wasser im System sollte aufbereitet sein, um allgemeine Korrosion und Ablagerung von Kesselstein
oder Bodensatz im Kessel zu vermeiden.
•
Bei der Installation des Kessels in einem vorhandenen System empfiehlt ACV die Verwendung eines
zugelassenen Systemreinigers.
•
Prüfen Sie die Anlage auf Leckagen.
HEIZKREISANSCHLUSS
Stellen Sie sicher, dass Absperrventile am Heizkreis des Systems installiert sind, damit der Kessel
entleert werden kann, ohne das gesamte System zu entleeren.

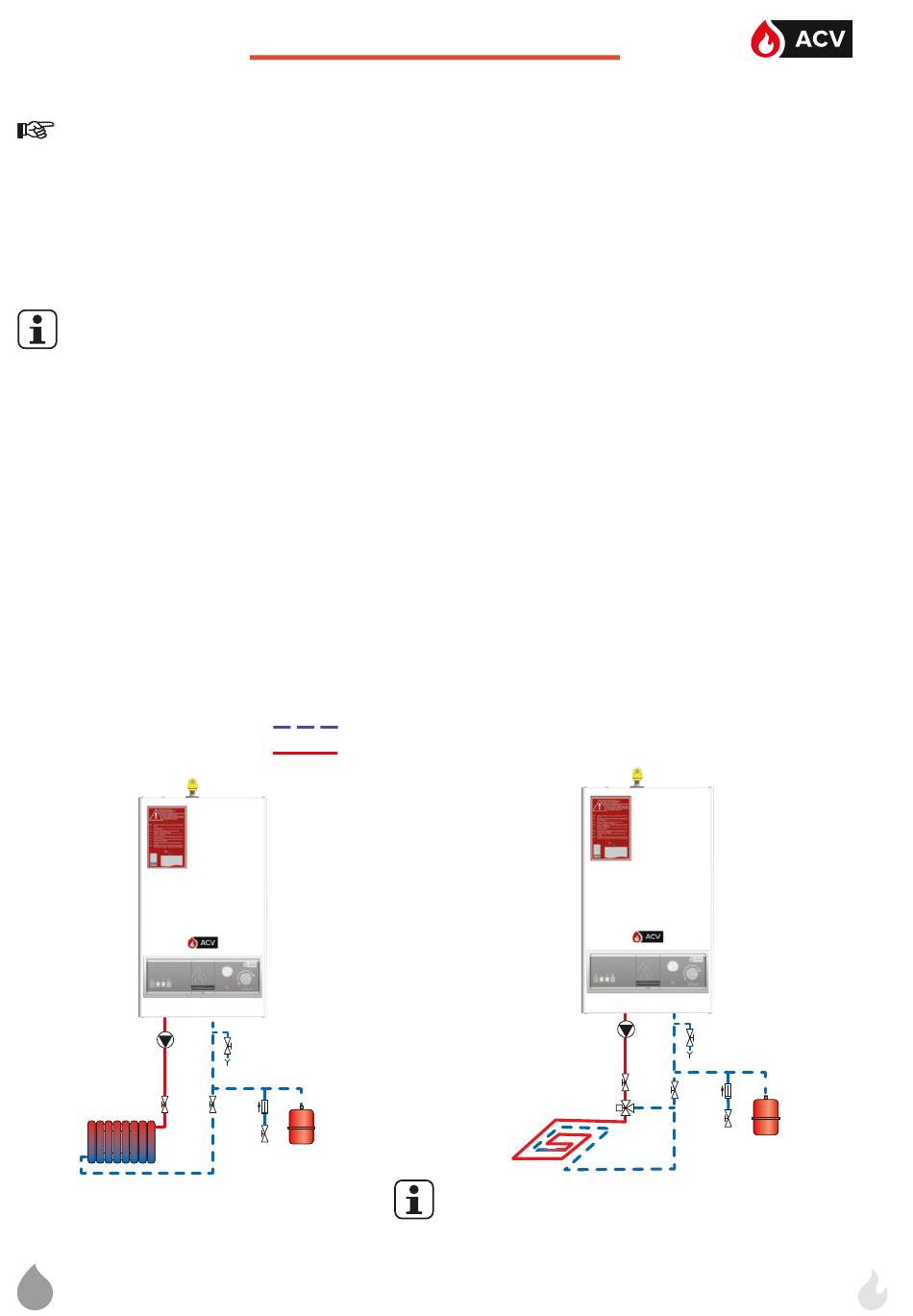

Typischer Anschluss - ungemischter Heizkreis
1. Absperrventil
2. Heizkreispumpe (im Gerät eingebaut)
3. Füllventil
4. Rückschlagventil
5. Ausdehnungsgefäß
6. Sicherheitsventil (eingebaut)
7. Entleerungsventil
8. Automatisch Entlüfter (eingebaut)
2
1
DE
Installation
Kaltwasser
Warmwasser
8
6
7
1
4
5
3
A1007841-664Y7800 • A
Typischer Anschluss - gemischter Heizkreis
1. Absperrventil
2. 3-Wege-Mischventil
3. Heizkreispumpe (im Gerät eingebaut)
4. Sicherheitsventil (eingebaut)
5. Füllventil
6. Rückschlagventil
7. Ausdehnungsgefäß
8. Entleerungsventil
9. Automatisch Entlüfter (eingebaut)
3
1
2
Stellen Sie bei einer Fußbodenheizung sicher, dass der
Pomp auf den Modus "Konstanter Druck" eingestellt ist.
9
4
8
1
6
5
7
