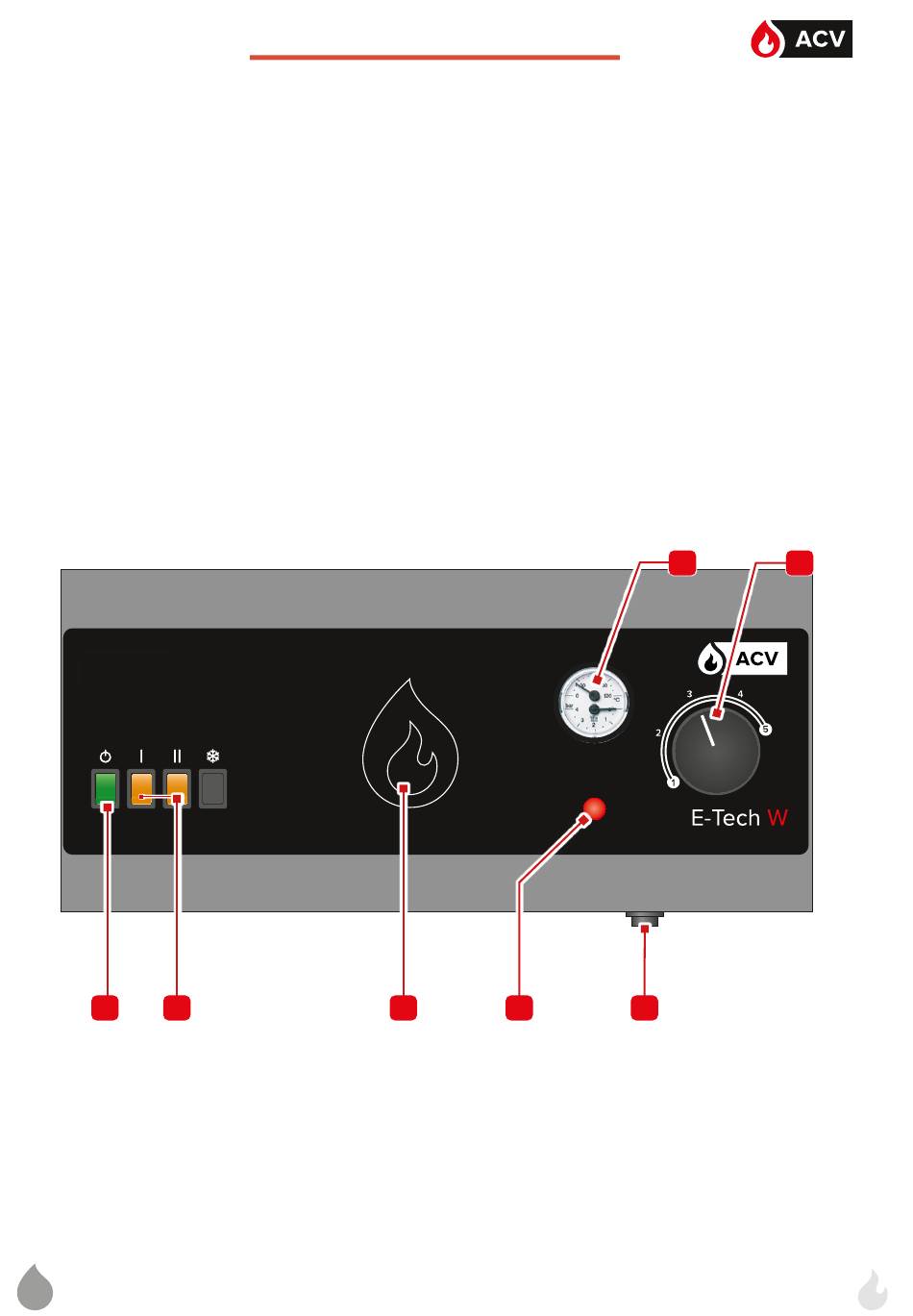

INFORMATIONEN ZUM SCHALTFELD
1 -
Hauptschalter - Dieser Schalter ermöglicht
das Ein- und Ausschalten des Kessels.
2 -
Leistungswahlschalter - Auf dem Schaltfeld
befinden sich zwei Schalter, mit denen der
Benutzer die gewünschte Kesselleistung aus-
wählen kann. Wenn nur der erste Schalter ge-
drückt ist, erfolgt der Kesselbetrieb auf Stufe 1
mit ca. halber Leistung. Für den Kesselbetrieb
mit voller Leistung müssen beide Schalter ge-
drückt sei.
3 -
Einbauöffnung für einen Regler - Näheres
dazu ist der im Lieferumfang enthaltenen Be-
dienungsanleitung des Zubehörs zu entneh-
men.
4 -
Kontrollleuchte - Dieses Lampe leuchtet auf,
wenn das Sicherheitsthermostat ausgelöst
wird oder der Wasserdruck im Kessel zu nied-
rig ist.
1
2
DE
Benutzerhandbuch
5 -
6 -
7 -
1 = 15°C
3
A1007841-664Y7800 • A
Manuell entriegelbares Sicherheitsthermo-
stat - Wenn die Kesseltemperatur 103°C über-
schreitet, wird diese Sicherheitsvorrichtung
aktiviert und die Kontrollleuchte leuchtet auf.
Siehe
"Das sicherheitstermostat Wiedereinschal-
.
ten" Seite 25
Thermomanometer - Direkte Ablesung von
Temperatur und Druck des Primärkreislaufs
(Heizungskreis) des Kessels.
EINSTELLTHERMOSTAT - Ermöglicht die Ein-
stellung der Sollwerttemperatur des Kessels.
Die angegebenen Ziffern entsprechen folgen-
den Temperaturen :
2 = 30°C
3 = 45°C 4 = 60°C 5 = 80°C
4
5
6
7
5
