deutsch
Der Zweihandgriff muss nicht wieder abgebaut
werden.

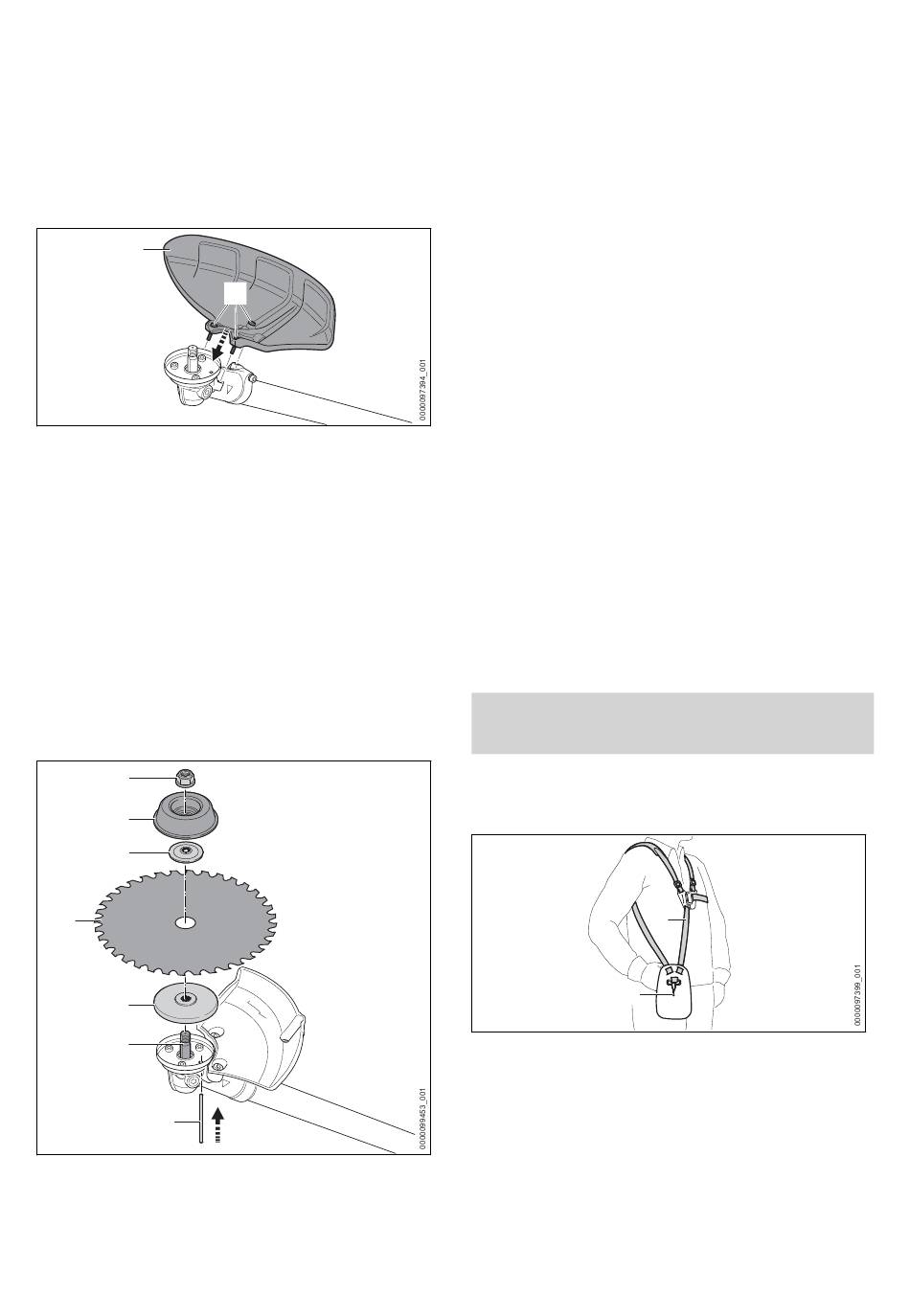

6.2 Schutz und Anschlag anbauen
und abbauen
6.2.1 Schutz und Anschlag anbauen
► Motor abstellen.
1
► Schutz (1) auf das Getriebegehäuse setzen.
► Schrauben (2) eindrehen und mit einem
Anziehdrehmoment von 10 Nm anziehen.
6.2.2 Schutz und Anschlag abbauen
► Motor abstellen.
► Schrauben herausdrehen.
► Schutz abnehmen.
6.3 Metall-Schneidwerkzeug
anbauen und abbauen
6.3.1 Dickichtmesser oder Kreissägeblatt
anbauen
► Motor abstellen.
1
2
3
4
5
6
7
► Druckteller (5) so auf die Welle (6) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Metall-Schneidwerkzeug (4) auf den Drucktel‐
ler (5) legen. Falls ein Kreissägeblatt verwen‐
det wird: Schneidkanten so ausrichten, dass
12
2
7 Motorsense für den Benutzer einstellen
sie in die gleiche Richtung zeigen, wie der
Pfeil für die Drehrichtung auf dem Schutz.
► Druckscheibe (3) so auf das Metall-Schneid‐
werkzeug (4) legen, dass die Wölbung nach
oben zeigt.
► Laufteller (2) so auf die Druckscheibe (3)
legen, dass die geschlossene Seite nach oben
zeigt.
► Steckdorn (7) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Metall-Schneidwerkzeug (4) solange gegen
den Uhrzeigersinn drehen, bis der Steckdorn
(7) einrastet.
Die Welle (6) ist blockiert.
► Mutter (1) gegen den Uhrzeigersinn aufdrehen
und fest anziehen.
► Steckdorn (7) abziehen.
6.3.2 Metall-Schneidwerkzeug abbauen
► Motor abstellen.
► Steckdorn bis zum Anschlag in die Bohrung
drücken und gedrückt halten.
► Metall-Schneidwerkzeug solange im Uhrzei‐
gersinn drehen, bis der Steckdorn einrastet.
Die Welle ist blockiert.
► Mutter im Uhrzeigersinn abdrehen.
► Befestigungsteile, Metall-Schneidwerkzeug
und Druckteller abnehmen.
► Steckdorn abziehen.
7 Motorsense für den Benut‐
zer einstellen
7.1 Doppelschultergurt anlegen
und einstellen
2
► Doppelschultergurt (1) aufsetzen.
► Doppelschultergurt (1) so einstellen, dass sich
der Karabinerhaken (2) etwa eine Handbreit
unterhalb der rechten Hüfte befindet.
7.2

Zweihandgriff einstellen

Der Zweihandgriff kann abhängig von der Kör‐
pergröße des Benutzers in verschiedene Positio‐
nen eingestellt werden.
► Motor abstellen.
1
