7 Çim biçme makinesinin montajı
6.2 Şarj durumunun gösterilmesi
1
► Basma tuşuna (1) basın.
Aküdeki LED'ler yakl. 5 saniye yeşil yanarlar
ve şarj durumunu gösterirler.
► Sağdaki LED yanıp sönüyorsa: Aküyü şarj
edin.
6.3 Aküdeki LED'ler
LED'ler akünün şarj durumunu veya arızalarını
gösterebilir. LED'ler yeşil veya kırmızı yanabilir
veya yanıp sönebilir.
LED'ler yeşil yanar veya yanıp sönerse, şarj
durumu gösterilir.
► LED'ler kırmızı yanar veya yanıp sönerse: Arı‐
zaları giderin, 19.1.
Çim biçme makinesinde veya aküde bir arıza
var.
7 Çim biçme makinesinin
montajı

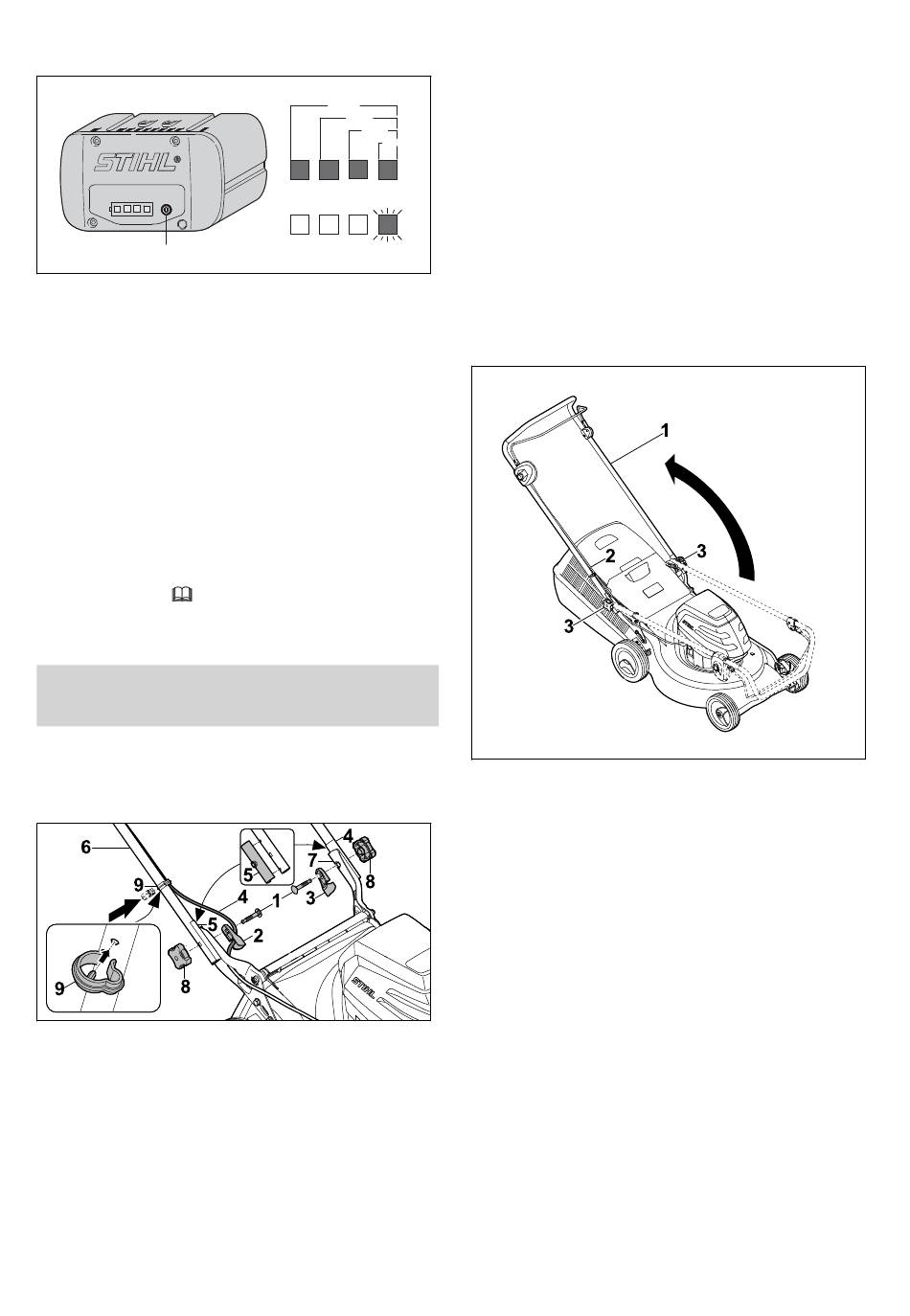

7.1 Gidonun takılması
► Motoru durdurun.
► Çim biçme makinesini düz bir yüzeye getirin.
► Cıvataları (1) kablo kılavuzundan (2) ve gidon
izolasyonundan (3) geçirin.
► Kabloyu (4) ve kablo kılavuzuna (2) yerleştirin.
► Ön montajlı gidon izolasyonlarının (5) her iki
yan tarafa doğru takılıp takılmadığını kontrol
edin.
► Gidonu (6) delikler ile aynı hizada olacak
şekilde tutucularda (7) tutun.
► Vidaları (1) içeriden dışarıya doğru, delikler‐
den itin.
0478-131-9862-B
► Yıldız topuzlu somunları (8) yerleştirin ve
sıkın.
► Kabloyu (4) kablo klipsine (9) yerleştirin.
80-100%
► Kablo klipsini (9) gidona (6) bastırın ve kablo
60-80%
40-60%
klipsinin kilit pimi gidonun alt tarafındaki çıklığa
20-40%
uzanacak şekilde yerine oturmasını sağlayın.
Gidonun (6) tekrar sökülmesi gerekmez.
0-20%
7.2
7.2.1
► Çim biçme makinesini kapatın, emniyet anah‐
tarını çekin ve aküyü çıkarın.
► Çim biçme makinesini düz bir yüzeye getirin.
► Gidonu (1) öne doğu katlayın ve kablonun (2)
sıkışmamasına dikkat edin.
► Yıldız topuzlu somunu (3) sıkın.
Gidon (1) çim biçme makinesine sabitlenmiştir.
7.2.2
Fazla yer kaplamayacak şekilde taşımak veya
muhafaza etmek için gidon katlanabilir.
► Çim biçme makinesini kapatın, emniyet anah‐
tarını çekin ve aküyü çıkarın.
► Çim biçme makinesini düz bir yüzeye getirin.
Gidonu açılması ve katlanması
Gidonun açılması
Gidonun katlanması
