7 Zāles pļāvēja montāža
7 Zāles pļāvēja montāža

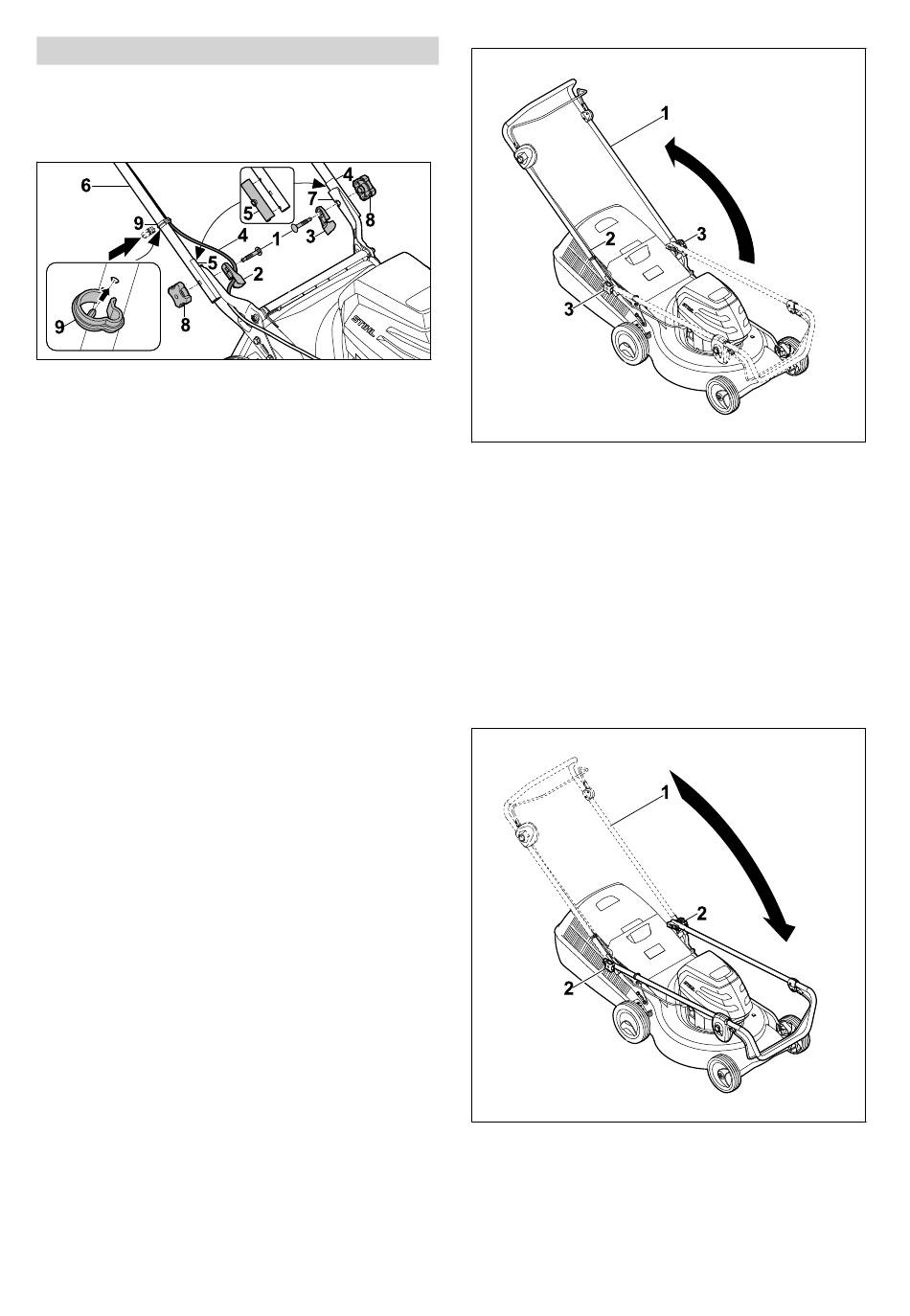

7.1 Vadības roktura uzstādīšana
► Apturiet motoru.
► Novietojiet zāles pļāvēju uz līdzenas virsmas.
► Skrūves (1) ievietojiet caur kabeļa vadotni (2)
un roktura izolāciju (3).
► Ievietojiet kabeli (4) kabeļa vadotnē (2).
► Pārbaudiet, vai iepriekš piemontētā vadības
sviras izolācija (5) abās pusēs ir uzstādīta
pareizi.
► Turiet vadības rokturi (6) pie stiprinājumiem (7)
tā, lai urbumi savietojas.
► Iebīdiet skrūves (1) urbumos no iekšpuses uz
āru.
► Ieskrūvējiet zvaigžņuzgriežņus (8) un tos stin‐
gri pievelciet.
► Ievietojiet kabeli (4) kabeļa skavā (9).
► Iespiediet kabeļa skavu (9) vadības rokturī (6)
un nofiksējiet tā, lai kabeļa skavas fiksācijas
rēdze atrastos vadības roktura apakšpuses
atverē.
Vadības rokturi (6) nav nepieciešams atkārtoti
noņemt.
7.2 Vadības roktura atliekšana un
saliekšana
7.2.1 Vadības roktura atlocīšana
► Izslēdziet zāles pļāvēju, izņemiet drošības
atslēgu un akumulatoru.
► Novietojiet zāles pļāvēju uz līdzenas virsmas.
0478-131-9862-B
► Atlokiet vadības rokturi (1), pievēršot uzma‐
nību tam, lai neiespiestu vadus (2).
► Cieši pieskrūvējiet zvaigžņuzgriezni (3).
Vadības rokturis (1) ir cieši savienots ar zāles
pļāvēju.
7.2.2 Vadības roktura saliekšana
Vadības rokturi var saliekt, lai taupītu vietu ierī‐
ces transportēšanas un glabāšanas laikā.
► Izslēdziet zāles pļāvēju, izņemiet drošības
atslēgu un akumulatoru.
► Novietojiet zāles pļāvēju uz līdzenas virsmas.
► Stingri turiet vadības rokturi (1) un atlieciet
zvaigžņuzgriežņus (2).
► Nolieciet vadības rokturi (1) uz priekšu.
