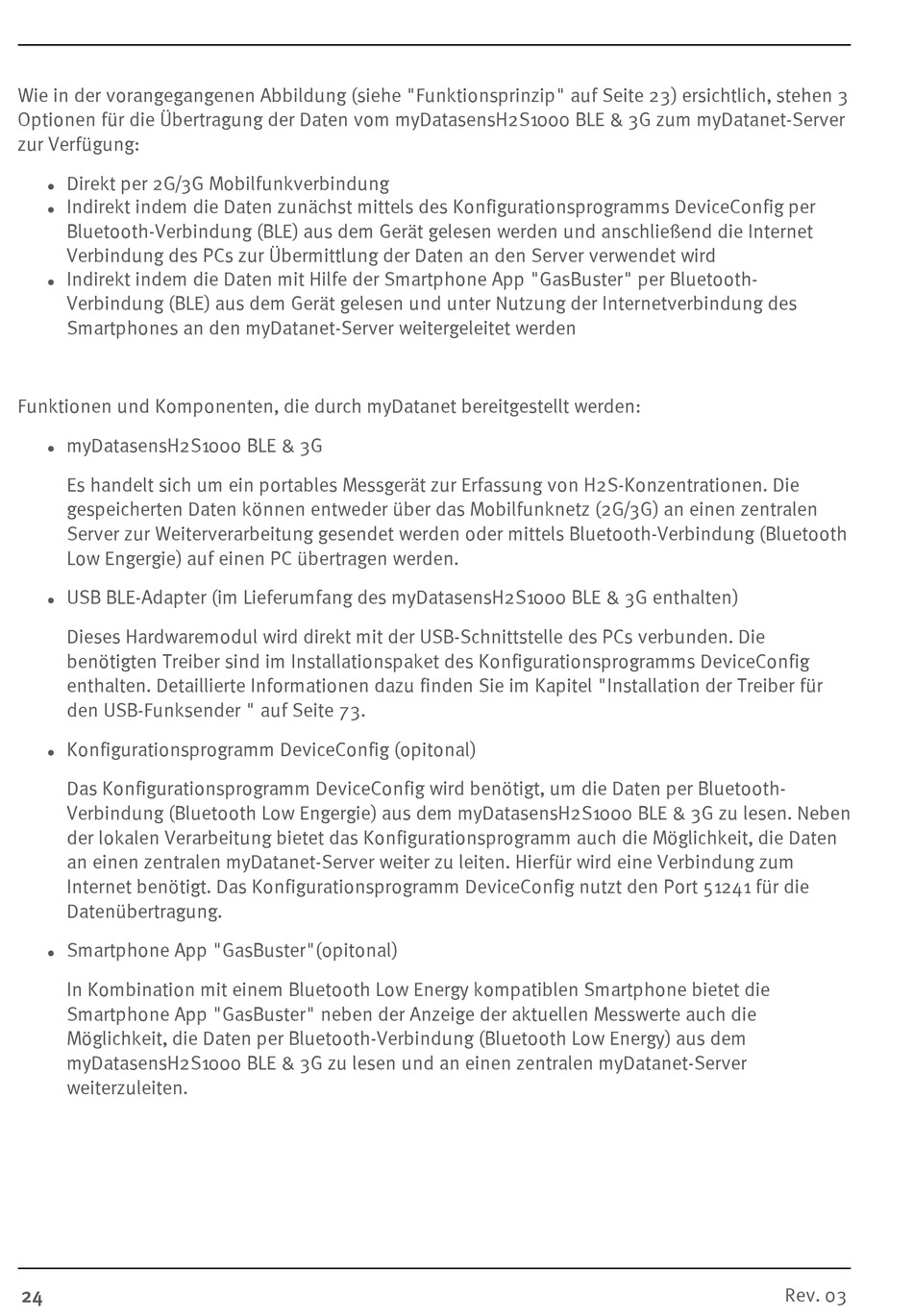

Wie in der vorangegangenen Abbildung (siehe "Funktionsprinzip" auf Seite 23) ersichtlich, stehen 3
Optionen für die Übertragung der Daten vom myDatasensH2S1000 BLE & 3G zum myDatanet-Server
zur Verfügung:
Direkt per 2G/3G Mobilfunkverbindung
l
Indirekt indem die Daten zunächst mittels des Konfigurationsprogramms DeviceConfig per
l
Bluetooth-Verbindung (BLE) aus dem Gerät gelesen werden und anschließend die Internet
Verbindung des PCs zur Übermittlung der Daten an den Server verwendet wird
Indirekt indem die Daten mit Hilfe der Smartphone App "GasBuster" per Bluetooth-
l
Verbindung (BLE) aus dem Gerät gelesen und unter Nutzung der Internetverbindung des
Smartphones an den myDatanet-Server weitergeleitet werden
Funktionen und Komponenten, die durch myDatanet bereitgestellt werden:
myDatasensH2S1000 BLE & 3G
l
Es handelt sich um ein portables Messgerät zur Erfassung von H2S-Konzentrationen. Die
gespeicherten Daten können entweder über das Mobilfunknetz (2G/3G) an einen zentralen
Server zur Weiterverarbeitung gesendet werden oder mittels Bluetooth-Verbindung (Bluetooth
Low Engergie) auf einen PC übertragen werden.
USB BLE-Adapter (im Lieferumfang des myDatasensH2S1000 BLE & 3G enthalten)
l
Dieses Hardwaremodul wird direkt mit der USB-Schnittstelle des PCs verbunden. Die
benötigten Treiber sind im Installationspaket des Konfigurationsprogramms DeviceConfig
enthalten. Detaillierte Informationen dazu finden Sie im Kapitel "Installation der Treiber für
den USB-Funksender " auf Seite 73.
Konfigurationsprogramm DeviceConfig (opitonal)
l
Das Konfigurationsprogramm DeviceConfig wird benötigt, um die Daten per Bluetooth-
Verbindung (Bluetooth Low Engergie) aus dem myDatasensH2S1000 BLE & 3G zu lesen. Neben
der lokalen Verarbeitung bietet das Konfigurationsprogramm auch die Möglichkeit, die Daten
an einen zentralen myDatanet-Server weiter zu leiten. Hierfür wird eine Verbindung zum
Internet benötigt. Das Konfigurationsprogramm DeviceConfig nutzt den Port 51241 für die
Datenübertragung.
Smartphone App "GasBuster"(opitonal)
l
In Kombination mit einem Bluetooth Low Energy kompatiblen Smartphone bietet die
Smartphone App "GasBuster" neben der Anzeige der aktuellen Messwerte auch die
Möglichkeit, die Daten per Bluetooth-Verbindung (Bluetooth Low Energy) aus dem
myDatasensH2S1000 BLE & 3G zu lesen und an einen zentralen myDatanet-Server
weiterzuleiten.
24
Rev. 03
