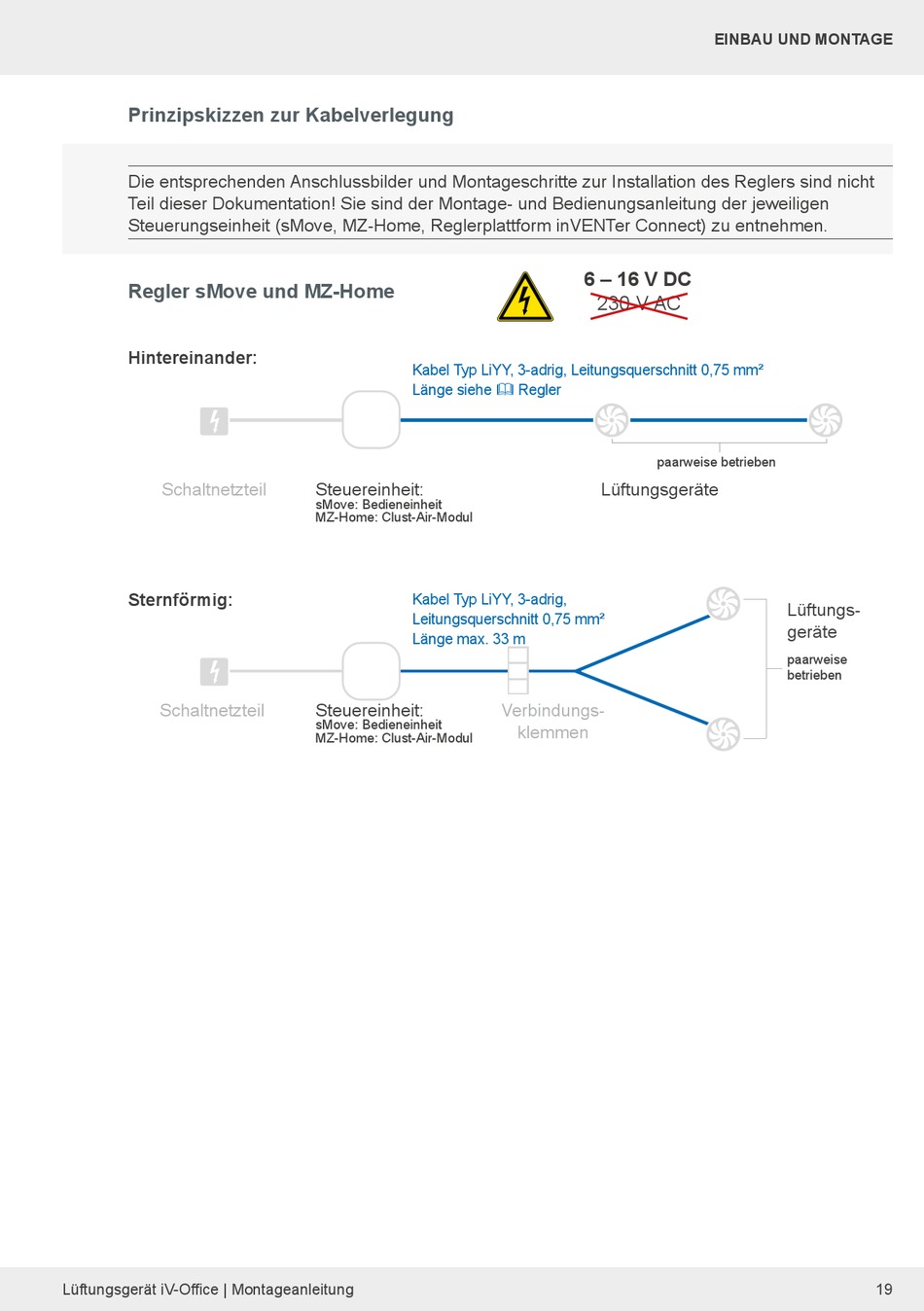

Prinzipskizzen zur Kabelverlegung

Die entsprechenden Anschlussbilder und Montageschritte zur Installation des Reglers sind nicht
Teil dieser Dokumentation! Sie sind der Montage- und Bedienungsanleitung der jeweiligen
Steuerungseinheit (sMove, MZ-Home, Reglerplattform inVENTer Connect) zu entnehmen.
Regler sMove und MZ-Home
Hintereinander:
Schaltnetzteil
Sternförmig:
Schaltnetzteil
Lüftungsgerät iV-Office | Montageanleitung
Kabel Typ LiYY, 3-adrig, Leitungsquerschnitt 0,75 mm²
Länge siehe  Regler
Steuereinheit:
sMove: Bedieneinheit
MZ-Home: Clust-Air-Modul
Kabel Typ LiYY, 3-adrig,
Leitungsquerschnitt 0,75 mm²
Länge max. 33 m
Steuereinheit:
sMove: Bedieneinheit
MZ-Home: Clust-Air-Modul
6 – 16 V DC
230 V AC
paarweise betrieben
Lüftungsgeräte
Verbindungs-
klemmen
EINBAU UND MONTAGE
Lüftungs-
geräte
paarweise
betrieben
