Produktbeschreibung
4.2

Funktion

10
Die Vakuumpumpen der Duo-Reihe sind ölgedichtete zweistufige Drehschieberpumpen.
Die Vakuumpumpen sind mit einem Sicherheitsventil ausgerüstet, das bei Stillstand der
Pumpe den Rezipienten vakuumdicht abschließt und gleichzeitig die Pumpe belüftet.
V
V
304/306
302
318
308/310

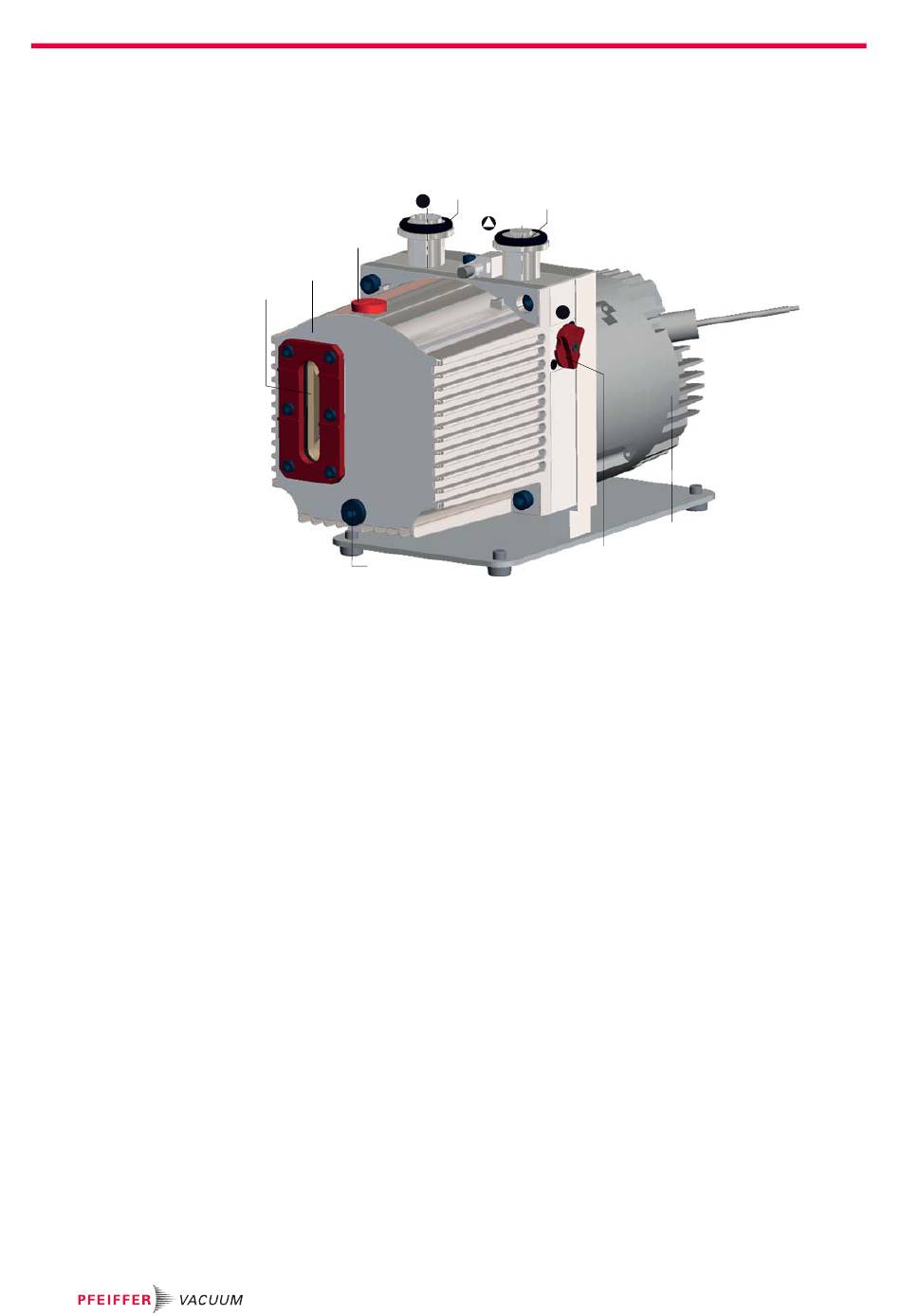

Abb. 3: DUO 3 DC / DUO 3 M DC
1 Vakuumflansch 318 Schauglas
2 Auspuffflansch 406 Motor
60 Gasballastventil 308 Betriebsmittel-Ablassschraube
302 Kappe 304 Betriebsmittel-Einfüllschraube
1
2
G
60
24 VDC
406
306 O-Ring
310 O-Ring
