Installation

5.1

Aufstellung

Aufstellungsort

5.2 Vakuumseite anschließen
Beim Aufstellen der Pumpe sind folgende Bedingungen zu beachten:
● Tragfähigkeit der Aufstellfläche beachten.
● Aufstellungshöhe max. 2000 m über N.N.
● Zul. Umgebungstemperaturbereich: -20 ... +40 °C
● Relative Luftfeuchte max. 85%

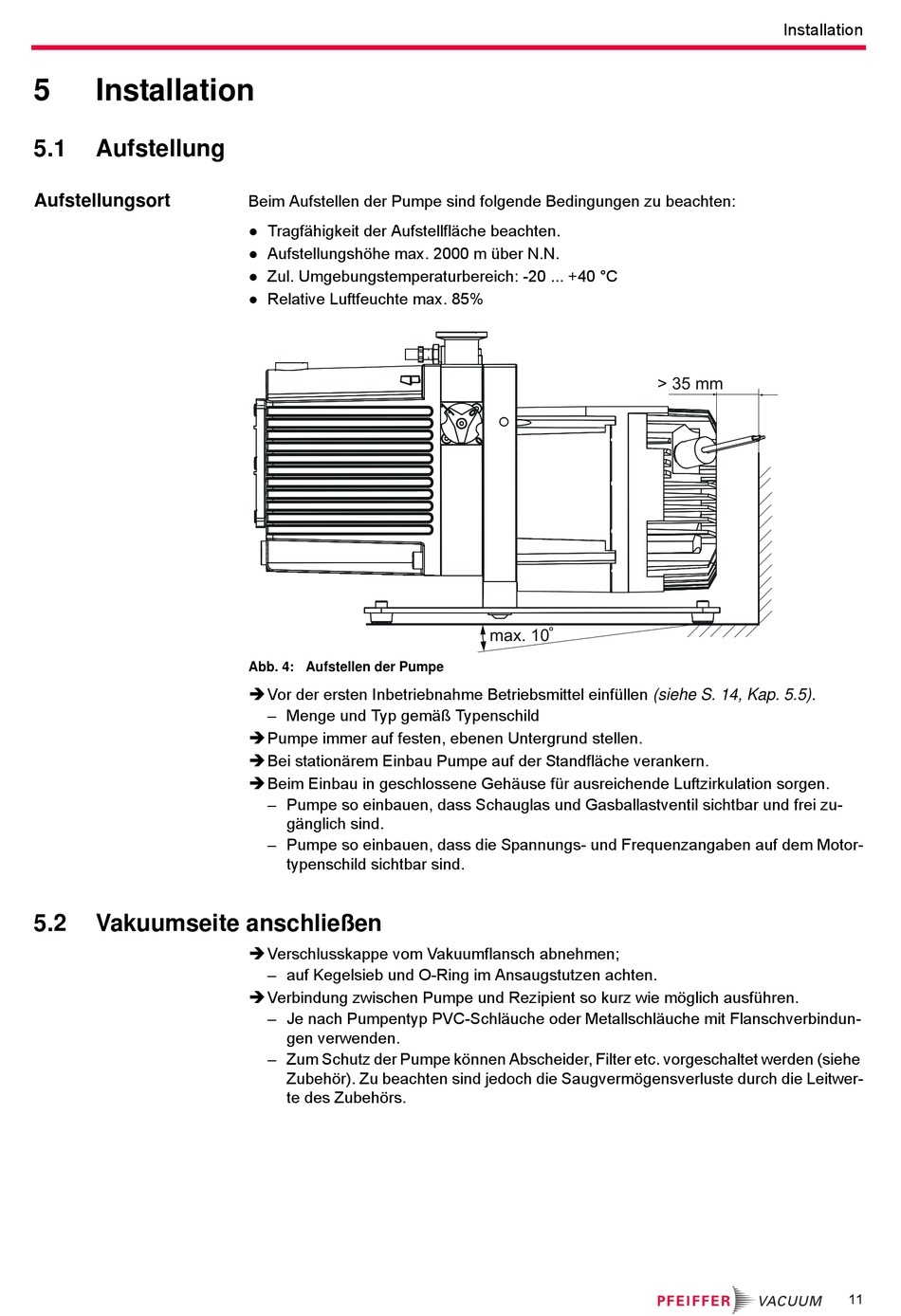

Abb. 4: Aufstellen der Pumpe
 Vor der ersten Inbetriebnahme Betriebsmittel einfüllen (siehe S. 14, Kap. 5.5).
– Menge und Typ gemäß Typenschild
 Pumpe immer auf festen, ebenen Untergrund stellen.
 Bei stationärem Einbau Pumpe auf der Standfläche verankern.
 Beim Einbau in geschlossene Gehäuse für ausreichende Luftzirkulation sorgen.
– Pumpe so einbauen, dass Schauglas und Gasballastventil sichtbar und frei zu-
gänglich sind.
– Pumpe so einbauen, dass die Spannungs- und Frequenzangaben auf dem Motor-
typenschild sichtbar sind.
 Verschlusskappe vom Vakuumflansch abnehmen;
– auf Kegelsieb und O-Ring im Ansaugstutzen achten.
 Verbindung zwischen Pumpe und Rezipient so kurz wie möglich ausführen.
– Je nach Pumpentyp PVC-Schläuche oder Metallschläuche mit Flanschverbindun-
gen verwenden.
– Zum Schutz der Pumpe können Abscheider, Filter etc. vorgeschaltet werden (siehe
Zubehör). Zu beachten sind jedoch die Saugvermögensverluste durch die Leitwer-
te des Zubehörs.
> 35 mm
°
max. 10
