2

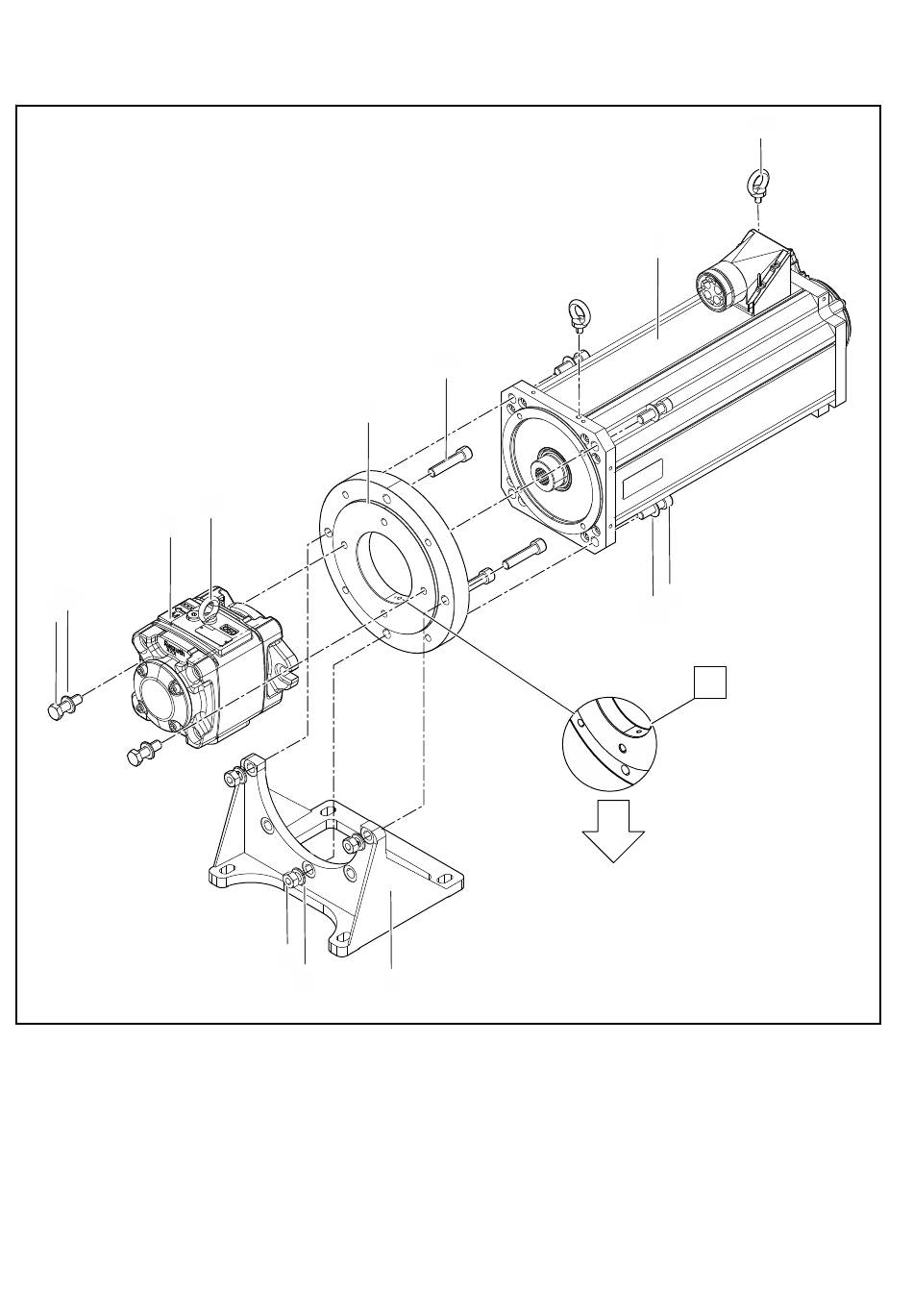

PGH4 - MSK101 - Flüssigkeitskühlung | Motor-Pumpen-Einheit MPA01
1
1.2
1.1
1
Innenzahnradpumpe PGH4
1.1 ISO4017-M12X40-8.8 (Anziehdrehmoment 87 Nm)
1.2 ISO7089-12-200HV
1.3 DIN580-M8
2
Adapterflansch
3
Pumpenfuß
3.1 ISO4762-M12X50-8.8 (Anziehdrehmoment 87 Nm)
Motor-Pumpen-Einheit MPA01 aus Komponenten zusammenbauen
Bosch Rexroth AG, Ausgabe 02, R911339837, DOK-SYTROX-MPA01*M11L*-AS02-DE-P
2
1.3
3.3
3.2
3.1
3
3.2 ISO4032-M12-8
3.3 ISO7089-12-200HV
4
Synchronmotor MSK101
4.1 ISO4762-M12X45-10.9
4.2 ISO7092-12-200HV
4.3 DIN580-M8
A
Leckagebohrung
4.3
4
4.1
4.2
A
mpa01-0009mo
