Funktionsbeschreibung
WIG-Schweißen
5.1.6.1

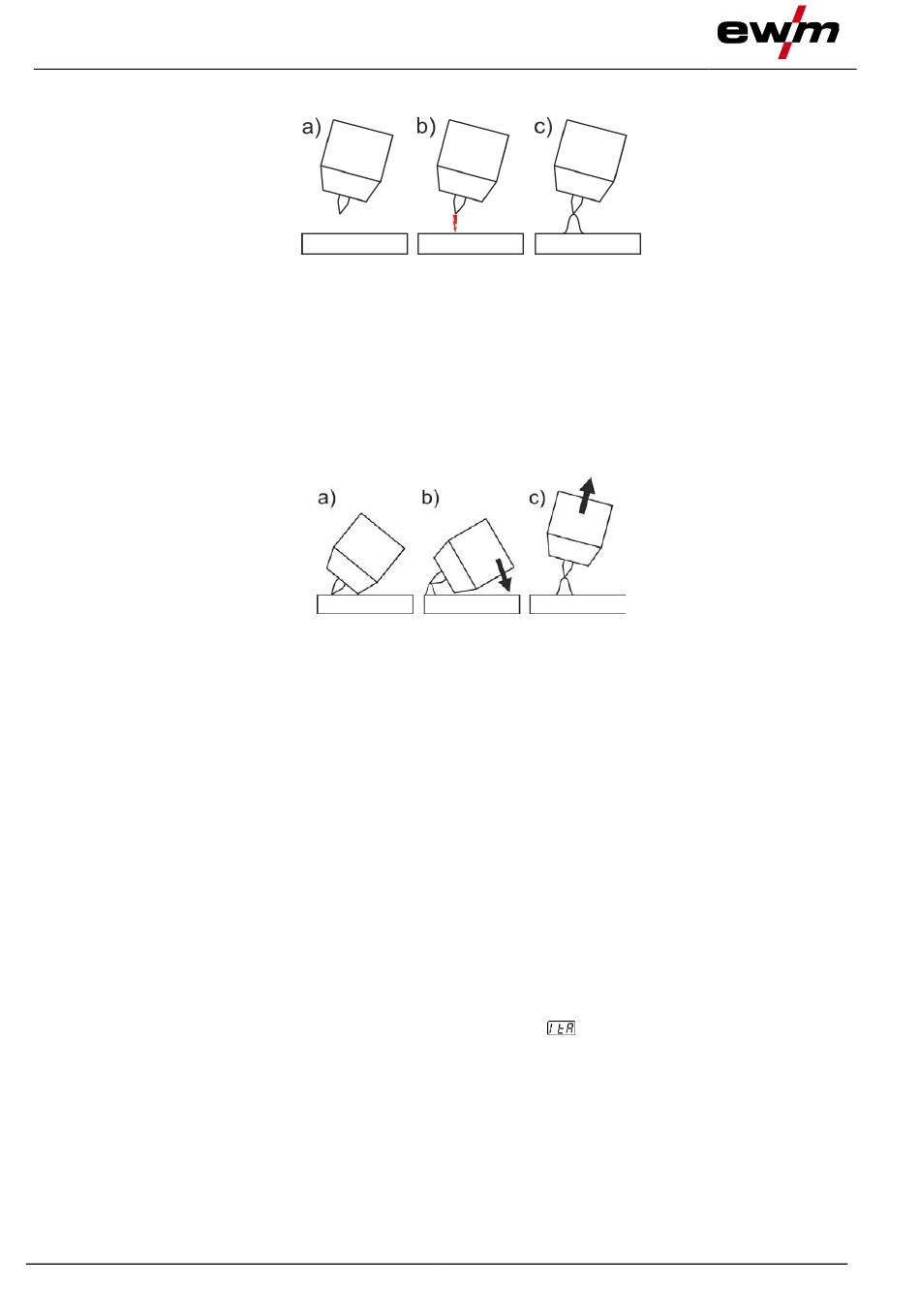

HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet:
a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und
Werkstück ca. 2-3 mm).
b) Brennertaster betätigen (Hochspannungs-Zündimpulse starten den Lichtbogen).
c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.1.6.2
Liftarc
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und Bren-
nertaster betätigen (Liftarc-Strom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm Ab-
stand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter Betriebsart,
auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach angewähl-
ter Betriebsart.
5.1.6.3
Zwangsabschaltung
Die Zwangsabschaltung beendet nach Ablauf von Fehlerzeiten den Schweißprozess und kann durch
zwei Zustände ausgelöst werden:
•
Während der Zündphase
5 s nach dem Schweißstart fließt kein Schweißstrom (Zündfehler).
•
Während der Schweißphase
Der Lichtbogen wird länger als 5 s unterbrochen (Lichtbogenabriss).
Im Gerätekonfigurationsmenü > siehe Kapitel 5.9 kann die Zeit für das Wiederzünden nach Lichtbogen-
abriss abgeschaltet oder zeitlich eingestellt werden (Parameter
28
Abbildung 5-6
Abbildung 5-7
).
