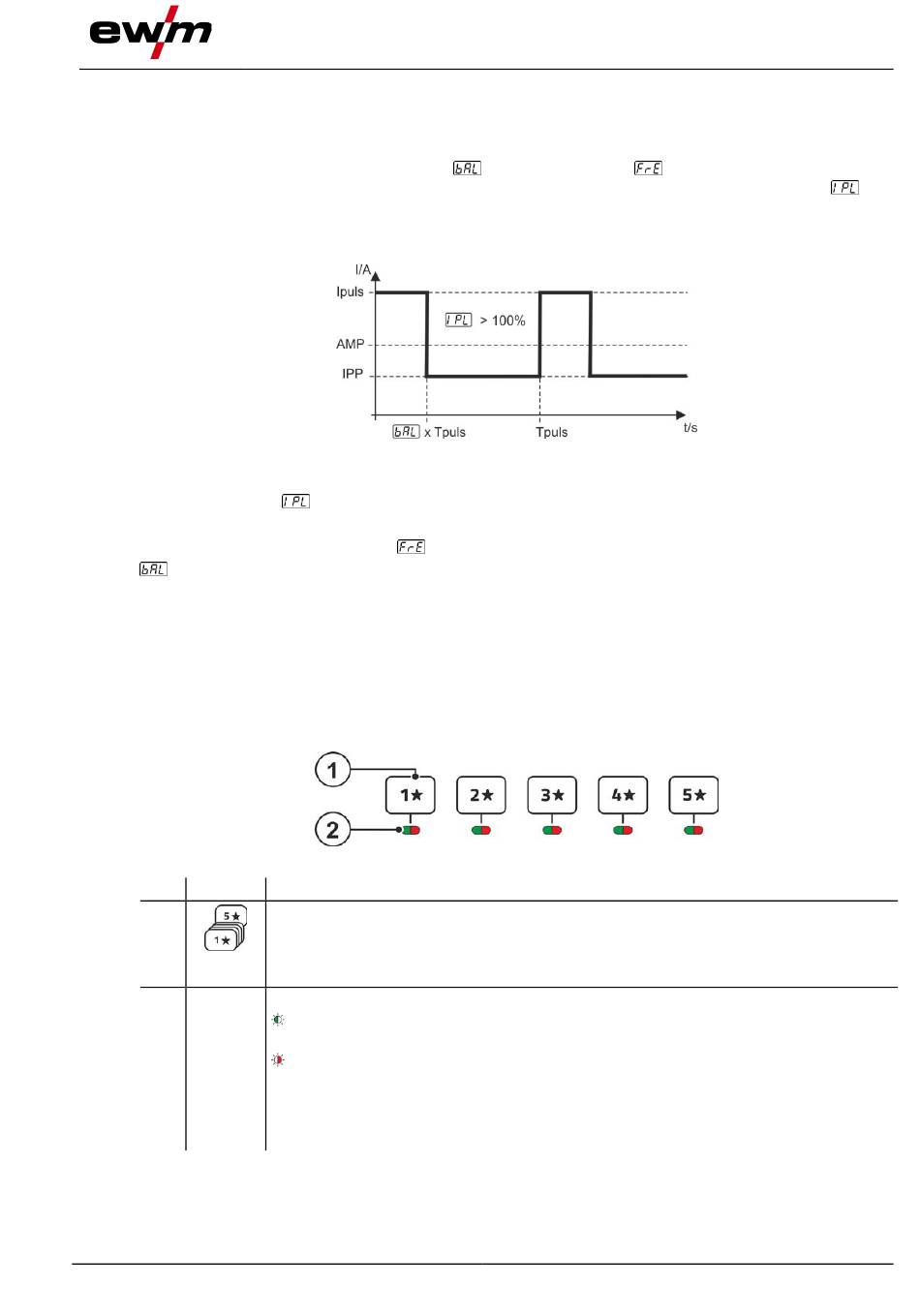

5.2.6
Pulsschweißen
5.2.6.1
Mittelwertpulsen
Beim Mittelwertpulsen wird periodisch zwischen zwei Strömen umgeschaltet, wobei ein Strommittelwert
(AMP), ein Pulsstrom (Ipuls), eine Balance (
stellte Strommittelwert in Ampere ist maßgebend, der Pulsstrom (Ipuls) wird über den Parameter
zentual zum Mittelwertstrom (AMP) vorgegeben. Der Pulspausestrom (IPP) muss nicht eingestellt wer-
den. Dieser Wert wird durch die Gerätesteuerung berechnet, sodass der Mittelwert des Schweißstromes
(AMP) eingehalten wird.
AMP = Hauptstrom (Mittelwert); z. B. 100 A
Ipuls = Pulsstrom =
IPP = Pulspausestrom
Tpuls = Dauer eines Pulszyklus = 1/
= Balance
5.3
JOB-Favoriten
Favoriten sind zusätzliche Speicherplätze um z.B. häufig verwendete Schweißaufgaben, Programme und
deren Einstellungen zu speichern und bei Bedarf zu laden. Der Status der Favoriten (geladen, verändert
nicht geladen) wird durch Signalleuchten dargestellt.
•
Es stehen insgesamt 5 Favoriten (Speicherplätze) für beliebige Einstellungen zur Verfügung.
•
Die Zugriffssteuerung kann bei Bedarf mit dem Schlüsselschalter bzw. der Xbutton-Funktion ange-
passt werden.
Pos. Symbol
1
2
099-00T501-EW500
16.07.2021
x AMP; z.B. 140 % x 100 A = 140 A
; z.B. 1/1 Hz = 1 s
Beschreibung
0
Drucktaste - JOB-Favoriten
•-----------Kurzer Tastendruck: Favorit laden
•-----------Langer Tastendruck (>2 s): Favorit speichern
•-----------Langer Tastendruck (>12 s): Favorit löschen
Signalleuchte Favoritenstatus
--------- Signalleuchte leuchtet grün: Favorit geladen, Einstellungen des Favorit und
der aktuellen Geräteeinstellung identisch
--------- Signalleuchte leuchtet rot: Favorit geladen aber Einstellungen des Favorit und
der aktuellen Geräteeinstellung nicht identisch (z.B. Arbeitspunkt wurde ver-
ändert)
------------ Signalleuchte leuchtet nicht: Favorit nicht geladen (z.B. JOB-Nummer verän-
dert)
Funktionsbeschreibung
) und eine Frequenz (
Abbildung 5-35
Abbildung 5-36
JOB-Favoriten
) vorzugeben ist. Der einge-
pro-
49
