Udskiftning af motorkabel:
I tilfælde hvor det er nødvendigt at forlænge det sorte motorkabel, anbefales det at udskifte hele kablet
således at samlinger undgås.
Værktøj: Stjerneskruetrækker str. 2 og en topnøgle str. 7 mm.
4. Fjerne ledninger fra terminal:
Terminalholderne trykkes let ned med f.eks.
en kuglepen, samtidig med at ledningerne
trækkes forsigtigt ud ad terminalerne.
Træk herefter hele kablet ud af kølerøret på
køletoppen og før det nye kabel ind gennem
kølerøret. Træk kablet igennem, således der
er rigelig længde kabel at arbejde med.
5. Montering af ledninger i terminal:
Afisolér kablet ca. 5 cm. Afisolér dernæst hver
af ledningsenderne ca. 5 mm. Metaltrådene
vrides / drejes rundt nogle gange, så de
snoede ender bliver mere faste og lige.

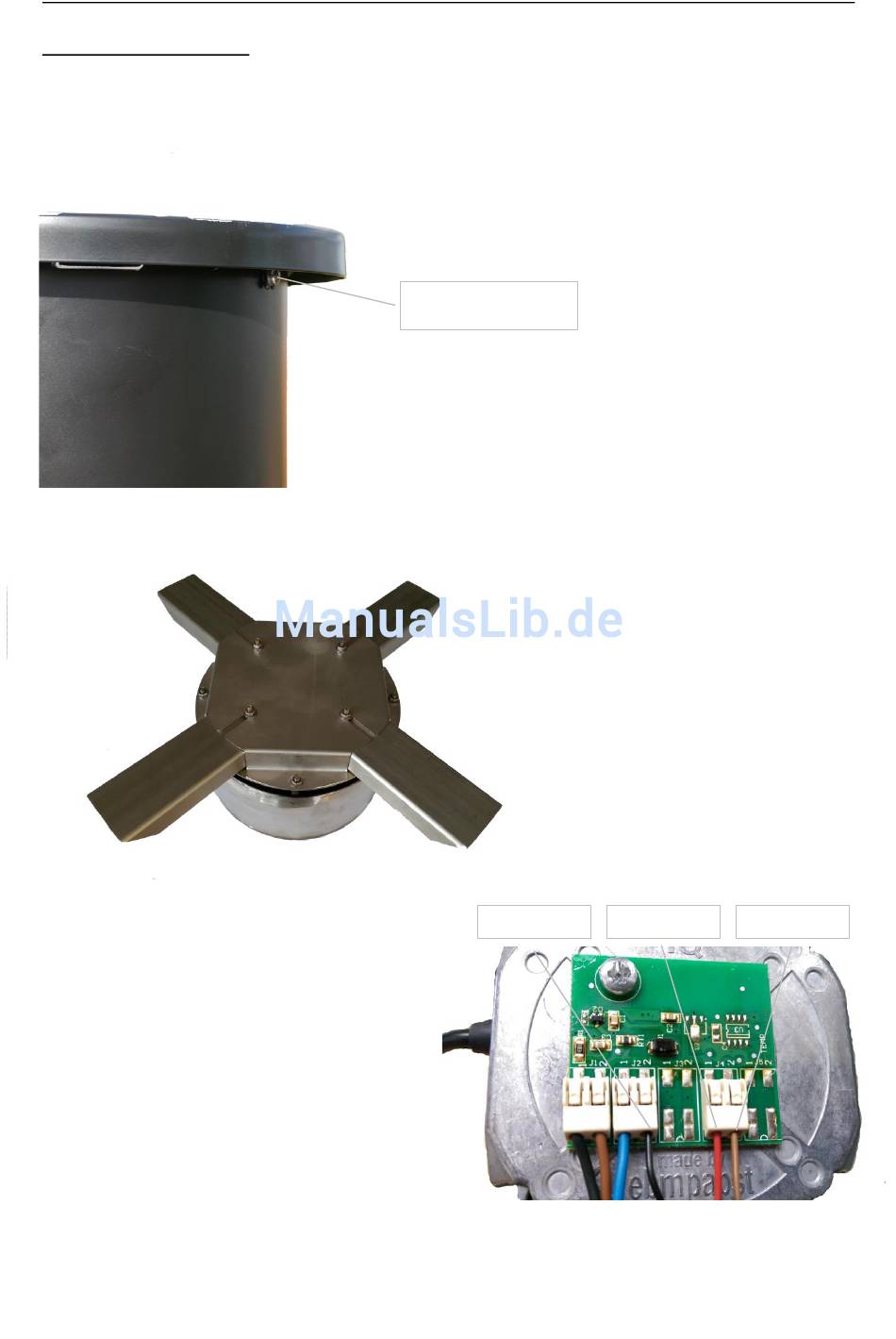

1. Afmontering af topring:
Toppen afmonteres ved at fjerne de to stjerneskruer som
er under topringen på hver side af enheden.
Stjerneskrue
2. Afmontering af køleenhed:
Det sorte motorkabel trækkes fri af kabelholderen
forneden, og hele køleenheden løftes forsigtigt op og fri
af enheden. VIGTIGT: Vær meget forsigtig, så vingerne
ikke bøjes.
Sort GND
5
3. Afmontering af
køletop:
De fire låsemøtrikker der
fastgør køletoppen på
kølehuset skrues ud og
fjernes. Herefter kan
køletoppen med
kølerørene forsigtigt løftes
fri. Husk at lade det sorte
kabel glide med ud, når du
fjerner køletoppen.
Rød 24 V Brun CRL
