4. Retirer les fils du bornier du moteur :
Le bornier moteur est ainsi découvert.

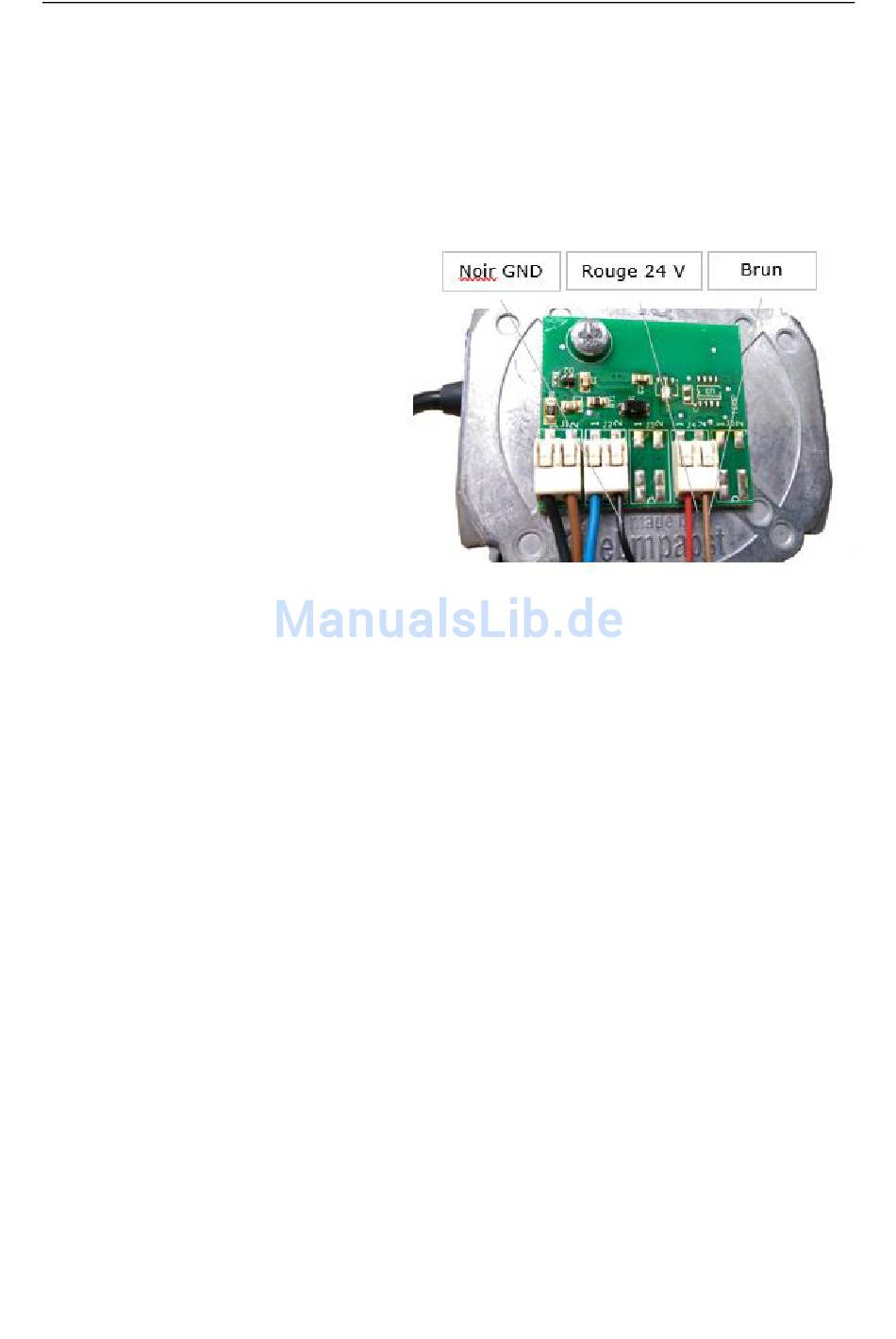

Presser légèrement les boutons des bornes à l'aide d'un stylo ou d'un outil similaire et retirer en-
même temps et doucement uniquement les fils : noir (GND), rouge 24V) et brun, du bornier comme
indiqué sur la photo.
Ensuite, retirer complètement le câble du canal de refroidissement au travers duquel il est inséré.
5. Placer le nouveau câble moteur :
Faire glisser le nouveau câble dans le
canal de refroidissement. Tirer le câble de
telle manière à avoir assez de longueur
pour travailler.
Dénuder le câble de 5 cm environ. Ensuite,
dénuder chaque extrémité des fils de 5 mm
environ. Torsader les fils en cuivre afin
qu'ils soient plus solides et droits pour
faciliter leur insertion dans le bornier.
Les fils doivent être reliés à leurs bornes en
pressant les boutons et en insérant en
même temps l'extrémité des fils dans les
bornes.
Voir sur l'illustration.
S'assurer que l'extrémité des fils soit
insérée jusqu'au fond de la borne avant de
relâcher les boutons.
L'unité de refroidissement est assemblée en remontant les différentes parties dans l'ordre inverse du
démontage
