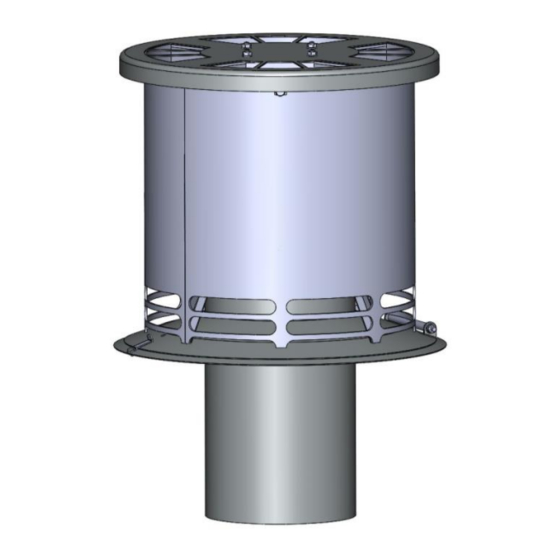

- Seite 1 Aduro DraftOptimizer Brugermanual og monteringsvejledning Bedienungsanleitung und Montageanweisung User manual and installation guide Manuel d’installation et d’utilisation aduro.dk - adurofire.de - adurofire.com - aduro.fr Version 3...
-
Seite 2: Inhaltsverzeichnis
Index 1.0 Produktinformation ......................... 1 1.1 Indhold .............................. 1 1.2 Anvendelse ............................1 1.3 Funktion ............................1 1.4 Skorstensfejning ..........................2 1.5 Garanti .............................. 2 1.6 Specifikationer og dimensioner ..................... 2 1.7 Installation ............................3 1.8 Elektrisk tilslutning ......................... 3 1.9 Vedligeholdelse og fejlfinding ....................... - Seite 3 3.7 Installation ............................18 3.8 Electrical connection ........................18 3.9 Maintenance and troubleshooting ....................21 3.9.1 Troubleshooting plan ......................... 21 3.9.2 Maintenance ..........................21 3.10 EC Declaration of Conformity ....................22 4.0 Présentation de Produit ........................ 23 4.1 Contenu ............................23 4.2 Principe de fonctionnement ......................
-
Seite 4: Produktinformation
15 kW. Aduro DraftOptimizer skaber et naturligt træk i skorstenen ved at løfte røgen i skorstenen og herefter fortynde den. Dette sikrer et godt træk i skorstenen uanset vejrforhold. Dette giver en bedre forbrænding, lettere optænding og mindre røg i stuen ved optænding. -
Seite 5: Skorstensfejning
Aduro DraftOptimizer er en åben enhed og medfører ved korrekt fyring ingen risiko for røgforgiftning ved driftsstop eller tilstopning. I Aduro DraftOptimizer er indbyggede automatiske sikkerheds-, beskyttelses- og vedligeholdelsesfunktioner, der starter ventilatoren, når temperaturen overstiger 35°C. Dette beskytter motoren, hvis man glemmer at tænde for Aduro DraftOptimizer. På varme sommerdage kan Aduro DraftOptimizer starte automatisk for at vedligeholde lejerne og køle motoren... -
Seite 6: Installation
Luk enheden uden at dreje vrideren i låst position. Løsn hængselbolten ved at skrue låsemøtrikken ud, og træk hængselbolten ud ad hængsels øjerne. Aduro DraftOptimizer-enheden kan nu løftes fri af den runde flange, og sættes over på flangen til murede skorstene. Montér den lange hængselbolt i hængsels øjerne, og skru låsemøtrikken på for enden af bolten. - Seite 7 Strømforsyning: Til sidst sættes stikket fra strømforsyningen i styreboksen og strømforsyningen tilsluttes en tændt stikkontakt. Herefter er Aduro DraftOptimizer klar til brug. Vigtigt! Strømforsyningen skal altid være tilsluttet konstant strøm, og må ikke anbringes på steder, hvor der kan forekomme vand, stænk, fugt eller temperaturer over 50°C.
- Seite 8 Udskiftning af motorkabel: I tilfælde hvor det er nødvendigt at forlænge det sorte motorkabel, anbefales det at udskifte hele kablet således at samlinger undgås. Værktøj: Stjerneskruetrækker str. 2 og en topnøgle str. 7 mm. 1. Afmontering af topring: Toppen afmonteres ved at fjerne de to stjerneskruer som er under topringen på...
-
Seite 9: Vedligeholdelse Og Fejlfinding
Propel 1.9.2 Vedligeholdelse Aduro DraftOptimizer kræver ved normalt brug vedligeholdelsesintervaller svarende til de periodiske skorstensfejerbesøg. Dog mindst 1 gang årligt bør Aduro DraftOptimizer renses grundigt af en fagperson. VIGTIGT! Strømmen skal frakables enheden, inden rensningen påbegyndes. Ved rensning afmonteres topring og Aduro DraftOptimizer renses grundigt indvendig. Aksialvinge... -
Seite 10: Eu-Overensstemmelseserklæring
1.10 EU-Overensstemmelseserklæring Følgende producent/fabrikant Fabrikant: BlueChimney ApS Adresse: Snerlevej 14, 4180 Sorø, DK Erklærer hermed at følgende produkt(er) Produkt navn: Aduro DraftOptimizer Produkt type: AD2EU01 Er i overensstemmelse med følgende EU direktiv(er) Direktiv reference Direktiv 2006/42/EF Maskindirektivet 2004/108/EF EMC-Direktivet 2011/65/EF ROHS-Direktivet Følgende standarder er anvendt for at sikre overensstemmelse med direktiv(erne) -
Seite 11: Produktinformation
Absaugen der Rauchabgase und zur Rauchverdünnung (Vermeidung von eventuellen Geruchsbelästigungen) für Kaminöfen und Kaminofeneinsätze bis 15kW. Der Aduro DraftOptimizer entwickelt den nötigen Zug, indem er die Rauchabgase in den Schornstein zieht und verdünnt. Unabhängig von Wetterbedingungen, stellt diese Vorgehensweise einen angemessenen Schornsteinzug sicher. -
Seite 12: Funktion
2.3 Funktion Der Aduro DraftOptimizer ist so konstruiert, dass er über eine lange Haltbarkeit verfügt und kann hohen Temperaturen (bis zu 500°C) standhalten. Bei der Verbrennung von Holz im Kaminofen kann die Temperatur schnell 350°C übersteigen. Der Aduro DraftOptimizer erhöht den Schornsteinzug ohne große Turbulenzen zu bilden. Dies entspricht dem natürlichen Zug eines gut funktionierenden Schornsteins. -
Seite 13: Maße Und Leistungsumfang
Sie das schwarze Motorkabel vom Kabelhalter lösen. Drehen Sie nun den Verschluss und öffnen Sie die Einheit, indem Sie den Aduro DraftOptimizer leicht nach hinten kippen. Öffnen Sie die unterste Verbindung zur Sicherheitskette und ziehen Sie die Kette aus dem Loch im Rohr. -
Seite 14: Elektrische Verbindungen
Feststellmutter an der Schraube. Befestigen Sie die Sicherheitskette in dem Loch im Rohr des Flansches und schließen Sie die Kette. Schließen Sie die Aduro DraftOptimizer Einheit und drehen Sie den Verschluss so, dass die Aduro DraftOptimizer Einheit wieder am Flansch befestigt ist. Platzieren Sie die Abdichtungsmatte über der Schornsteinöffnung. - Seite 15 Stromversorgung mit der Kontrollbox und danach mit einer angestellten Mehrfachsteckdose. Der Aduro DraftOptimizer kann nun verwendet werden. Wichtig! Die Stromversorgung sollte immer an Strom angeschlossen sein – auch in Sommer, und sollte nicht an Orten platziert werden, wo sie in den Kontakt mit Wasser, Spritzern, Feuchtigkeit oder Temperaturen über 50°C gelangen könnte.
- Seite 16 1.Installation des Toprings / Aufsatzes: Der Aufsatz wird abmontiert, indem die zwei Sternschrauben unterhalb des Aufsatzes entfernt werden. Sternschraube 2. Demontage der Kühleinheit: Das schwarze Motorkabel wird aus dem unterhalb befindlichen Kabelhalter gezogen und die Kühleinheit wird vorsichtig von der Einheit entfernt. WICHTIG: Achten Sie darauf, dass sich die Befestigungsarme nicht abklappen.
-
Seite 17: Wartung Und Fehlerbehebung
Feuerstelle (Kamineinsatz / stattgefunden) Kaminofen) ist zu groß Liegt der Betriebsbereich Ihres Kaminofens über 15 kW? Handelt es sich um eine offene Feuerstelle? Der Aduro DraftOptimizer ist Defekte Teile müssen Teile, die einfach ausgetaucht werden können: defekt ausgetauscht werden Kühleinheit inklusive Motor Achsen(Flügel) -
Seite 18: Wartung
Wartung vorgenommen werden. Wichtig! Bevor Sie mit der Reinigung beginnen, unterbrechen Sie die Stromversorgung. Der Aufsatz sollte während der Reinigung abmontiert sein und der Aduro DraftOptimizer sollte von Innen sorgfältig gereinigt werden. Die Achsen sollten vorsichtig gesäubert und bei Bedarf ausgetauscht werden. -
Seite 19: Product Information
The speed adjustment ensures that it is always possible to obtain good combustion. Aduro DraftOptimizer dilutes the smoke up to 25 times and fans out the diluted smoke. This way, a unique dilution and diffusion effect is obtained. -
Seite 20: Chimney Sweeping
Aduro DraftOptimizer is an open unit and when you light the fire correctly, there is no risk of smoke poisoning or obstruction. Aduro DraftOptimizer has automatic built-in safety, protection and maintenance functions which start the fan when the temperature exceeds 35°C. This protects the engine if you forget to switch on Aduro DraftOptimizer. -
Seite 21: Installation
3.7 Installation Aduro DraftOptimizer should be placed in the middle of the vent on top of the chimney. If you have a chimney cap, it must be removed because the smoke extractor works as a rain cap. National rules of movements on roofs must be followed. - Seite 22 Note: The speed regulator cannot be mounted outside Power supply: Finally, put the plug from the power supply in the control box, and connect the power supply to a switched on socket outlet. Now, the Aduro DraftOptimizer is ready for use.
- Seite 23 Important! The power supply should always be connected to constant current – also in the summer period - and cannot be placed where there is a risk of water, splashes, moisture or temperatures above 50 °C. The power supply must be placed so it’s freely ventilated. If placed outside, the power supply and the control box have to be in shade and in a waterproof IP 54 installation box.
-
Seite 24: Maintenance And Troubleshooting
3.9.2 Maintenance When used regularly, the Aduro DraftOptimizer needs maintenance corresponding to the periodical chimney sweep visits. However, at least once a year the Aduro DraftOptimizer should be cleaned thoroughly by an expert. IMPORTANT! Disconnect the power from unit before you start cleaning. -
Seite 25: Ec Declaration Of Conformity
When cleaning, the top ring should be dismounted and the Aduro DraftOptimizer cleaned thoroughly on the inside. The axial wing should be carefully cleaned to remove soot or it can be replaced. The safety net must be cleaned from soot and dirt. -
Seite 26: Présentation De Produit
à foyer fermé d'une puissance allant jusqu’à 15 kW. Aduro DraftOptimizer va extraire la fumée en aidant le tirage naturel du conduit. On obtiendra ainsi un meilleure tirage quelques soient les conditions météorologiques. Il permet également d’améliorer la combustion, de faciliter l’allumage du feu et de réduire considérablement la formation de fumée dans... -
Seite 27: Principe De Fonctionnement
Lorsque le conduit est nettoyé par le haut, l’Aduro DraftOptimizer va être déplacé pour dégager l'accès au conduit. Le crochet de blocage est libéré sur le côté et l’Aduro DraftOptimizer est basculé vers l’arrière. Un câble de sécurité le retient dans cette position, le temps de nettoyage du conduit. Une fois le... -
Seite 28: Garantie
L’Aduro DraftOptimizer est garanti, selon les règles nationales de garantie et de réclamations en vigueur et à compter de la date d’achat. En cas de réclamation, celle-ci doit être envoyée à Aduro A/S à l’adresse suivante : info.france@aduro.dk incluant une description du problème, ainsi que le numéro de production et une copie du ticket d’achat, des photos peuvent être jointes. - Seite 29 Remettre le câble noir d'alimentation du moteur dans son agrafe, le long du corps de l'Aduro DraftOptimizer. Fermer le corps de l’Aduro DraftOptimizer et tourner le crochet de blocage afin que l’Aduro DraftOptimizer soit fixé sur la bride. Placez le joint hermétique au-dessus de l’ouverture du conduit.
-
Seite 30: Connexions Électriques
220 v 50hz. La règlementation électrique en vigueur doit être respectée. L’Aduro DraftOptimizer fonctionne avec un moteur à courant continu à très basse tension (de 24 volt DC) qui ne requiert aucune mise à la terre. - Seite 31 Branchement du câble noir du moteur dans le boîtier de contrôle : Ouvrir le couvercle du boîtier de contrôle et insérer le câble noir du moteur dans le perçage situé sur le côté du boîtier comme indiqué sur la photo. Monter les fils comme décrit ci-dessous : - Le fil rouge dans l’ouverture n°4 (24V+) - Le fil noir dans l’ouverture n°5 (GND)
-
Seite 32: Changer Le Câble Du Moteur
24VDC dans le boîtier de contrôle . Branchez le cordon électrique dans la prise de courant du secteur 220V AC. L’Aduro DraftOptimizer est prêt à être utilisé. Transformateur 24 VDC Attention ! L'alimentation électrique du dispositif doit Boitier de fonctionner en permanence, notamment en été... - Seite 33 4. Retirer les fils du bornier du moteur : Le bornier moteur est ainsi découvert. Presser légèrement les boutons des bornes à l’aide d’un stylo ou d’un outil similaire et retirer en- même temps et doucement uniquement les fils : noir (GND), rouge 24V) et brun, du bornier comme indiqué...
-
Seite 34: Dépannage Et Entretien
4.10 Dépannage et entretien 4.10.1 Tableau de dépannage Problème Cause(s) Elément(s) à vérifier L’Aduro DraftOptimizer ne L’appareil a besoin de courant Est-ce que la prise murale fonctionne pas. électrique fonctionne ? Est-ce que la prise du câble est dans la prise de courant ? Est-ce que le courant passe dans le câble d’alimentation... -
Seite 35: Entretien
Au minimum, l’Aduro DraftOptimizer doit être soigneusement nettoyé au moins une fois par an par un expert. Pour le nettoyage, la platine grille doit être enlevée et l’Aduro DraftOptimizer doit être soigneusement nettoyé à l’intérieur. Les ailettes doivent être nettoyées avec attention et débarrassées de la suie, sinon elles devront être remplacées. -
Seite 36: Déclaration De Conformité Ce
Les certifications de conformité produit aux normes en vigueur sont disponibles auprès du fabricant. Aduro A/S se réserve le droit d’apporter à tout moment des modifications à tout ou partie de ses produits sans obligation de mise à jour de ses produits et de ses documents...
