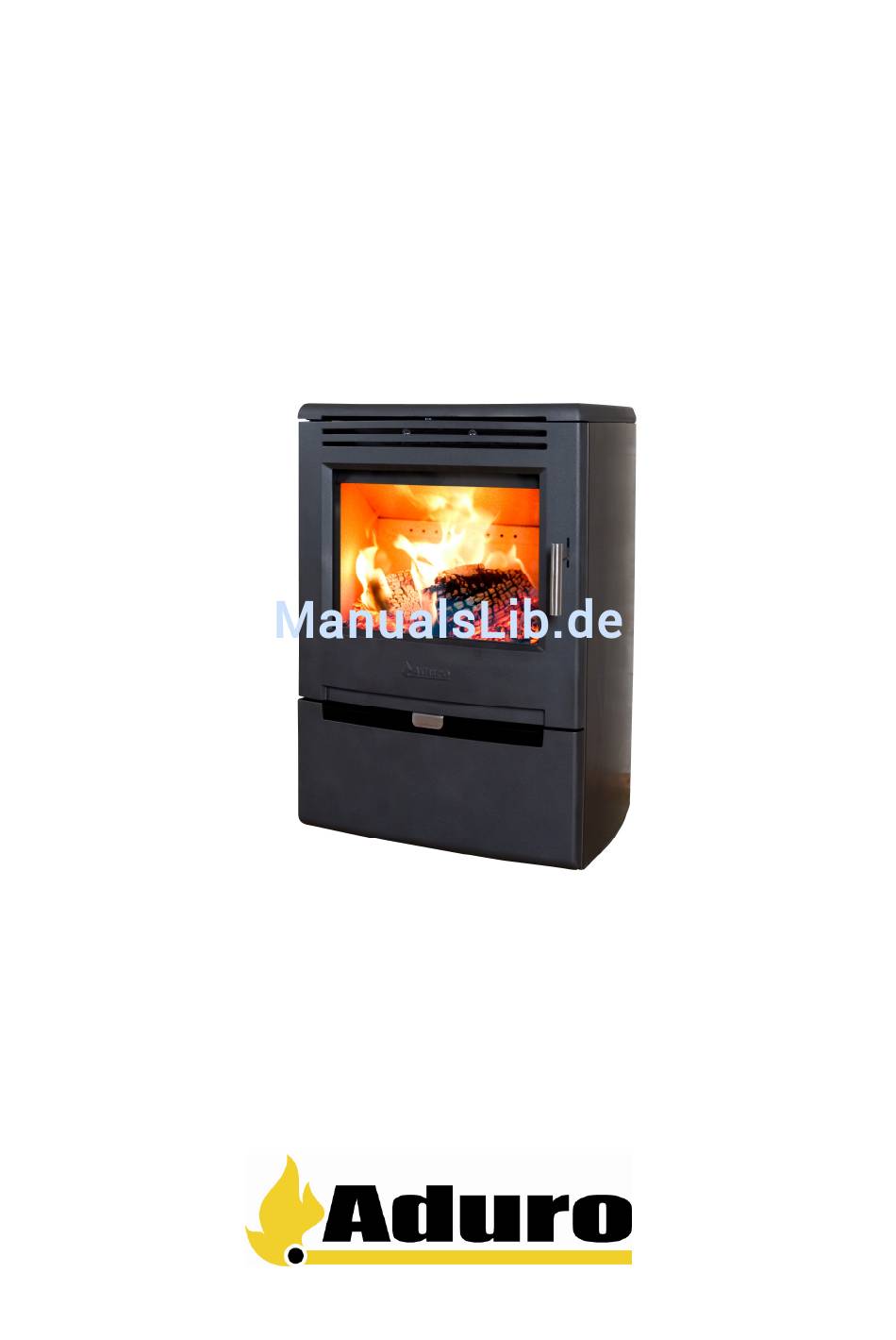

- Seite 1 Aduro 6 / Aduro 6-5 / Aduro 6SK Bedienungsanleitung Ecolabel - Sintef 110-0283 - EN 13240 www.adurofire.de...
-
Seite 2: Technische Daten
Rauchabgang, Diameter: 150 mm Gewicht: Aduro 6 mit Schublade 104 kg, Aduro 6-5 mit Holzfach 93 kg und Aduro 6SK mit Speckstein 144 1.3 Heimtransport Wenn Sie Ihren Kaminofen nach Hause transportieren, sollte dieser senkrecht stehen. Wenn Sie den Ofen trotzdem liegend transportieren möchten, ist es besonders wichtig, die losen Teile in der Brennkammer... -
Seite 3: Abstand Zu Brennbarem Material
Seitensteine immer festzuhalten, damit sie nicht seitwärts fallen. Der Seitenstein muss 2 cm senkrecht hoch gehoben werden, bevor er vom Ofen abgenommen werden kann. Der Speckstein soll dann nochmals montiert werden, wenn der Ofen richtig platziert ist. 2.1 Montage des Ofens mit Abgang hinten Wenn Sie den Abgang hinten am Ofen benutzen möchten, ist es wichtig, dass die Montage des Abgangs vorgenommen wird, bevor die Specksteine montiert werden. -
Seite 4: Heizen Im Kaminofen
3.2 Rohranschluss Aduro 6 ist bei der Lieferung immer für Rauchabzug oben vorbereitet. Wenn das Rauchrohr hinten montiert werden soll, muss die runde Platte oben an der Rückseite des Ofens abgebrochen werden. Danach muss der Deckplatte (sitzt bei dem hinteren Rauchabzug) abmontiert werden. Die Deckplatte wird nun auf dem Rauchabzug (oben) von innen montiert. -
Seite 5: Anzünden Und Anheizen
Schließen Sie dann die Tür. Wenn es klare sichtbare Flammen gibt, und das Feuer gut brennt, schließen Sie die primäre Luftzufuhr unter der Tür. www.adurofire.de unter „Aduro Kaminöfen“ finden Sie den Film „Bedienungsanleitung“, wo Sie sehen können wie Sie den Ofen bedienen. ACHTUNG: Die einzelnen Bedienungselemente werden öfters sehr heiß! Zur Bedienung im heißen Zustand bitte die als Zubehör mitgelieferte „kalte Hand“... -
Seite 6: Heizanleitung
Die Aduro-tronic ist eine patent angemeldete Automatik, die den Kaminofen für Sie bedient. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-tronic - und Sie können in - 6 -... -
Seite 7: So Bedienen Sie Ihre Aduro-Tronic
Primärluft zugeführt werden. Es ist jedoch wichtig, dass diese Belüftung mit der Primärluft nicht zu lange dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Die Aduro-tronic sorgt dafür, dass die primäre Luftzufuhr zum richtigen Zeitpunkt wieder gedrosselt wird. Sie aktivieren die Automatik durch ein Herausziehen der Primärluftklappe, sobald neues Holz nachgelegt wurde. -
Seite 8: Fehlender Zug Im Schornstein
5.0 Schornstein Daten zur Berechnung des Schornsteins (bei Nennwärmeleistung): Holz Abgastemperatur gemessen bei [20°C] Förderdruck bei Nennwärmeleistung 0,12/12 [mbar]/[Pa] Abgasmassenstrom [g/s] Um einen einwandfreien Betrieb des Kaminofens sicherzustellen, muss der Schornsteinzug möglichst kon- stant auf einem Wert von 0,10 bis 0,14 mbar, gemessen im Rauchrohr hinter dem Ofen, gehalten werden. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgas- temperatur, Schornsteinbelegung, Windstärke usw. -
Seite 9: Reklamationsrecht Und Garantie
Ratgebung und Verkauf von Ersatzteilen behilflich sein. Jede unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt. 7.0 Zubehör Für diesen Ofen gibt es folgende Zubehöre: Aduro Sweeper Kaminbesteck • • • • Unterlegplatte in Glas • • • •... -
Seite 10: Fragen Und Antworten
Bitte füllen Sie innerhalb von einem Monat das Formular vollständig aus. Voraussetzung für die Garantieleistung ist, dass das Gerät gemäß vorliegender Bedienungsanleitung installiert und betrieben wurde. 9.0 Fragen und Antworten Haben Sie weitere Fragen betreffend Aduro Kaminöfen - dann sehen Sie bitte www.adurofire.de. Viel Vergnügen! - 10 -...
