ADURO DraftOptimizer Bedienungsanleitung Seite 16

4. Entfernen der Kabel aus den
Anschlussklemmen:
Drücken Sie vorsichtig mit einem
Kugelschreiber oder einem ähnlichen
Werkzeug auf den Halter / Verschluss der
Anschlussklemme. Gleichzeitig ziehen Sie das
Kabel vorsichtig aus der Anschlussklemme.
Danach können Sie das ganze Kabel aus dem
Kühlrohr ziehen und daraufhin das neue Kabel
einführen. Ziehen Sie das Kabel so weit durch,
dass Ihnen eine angemessene Kabellänge zur
Verfügung steht.
5. Montage der Kabel in den
Anschlussklemmen:
Isolieren Sie das Kabel auf einer Länge von
ca. 5 cm ab. Danach sollten Sie bei jedem Kabel ca. 5mm an jedem Ende abisolieren. Das Metall der
Kabel wird ein paar Mal gedreht, sodass die gedrehten Enden spitz und gleichmäßig werden. Die

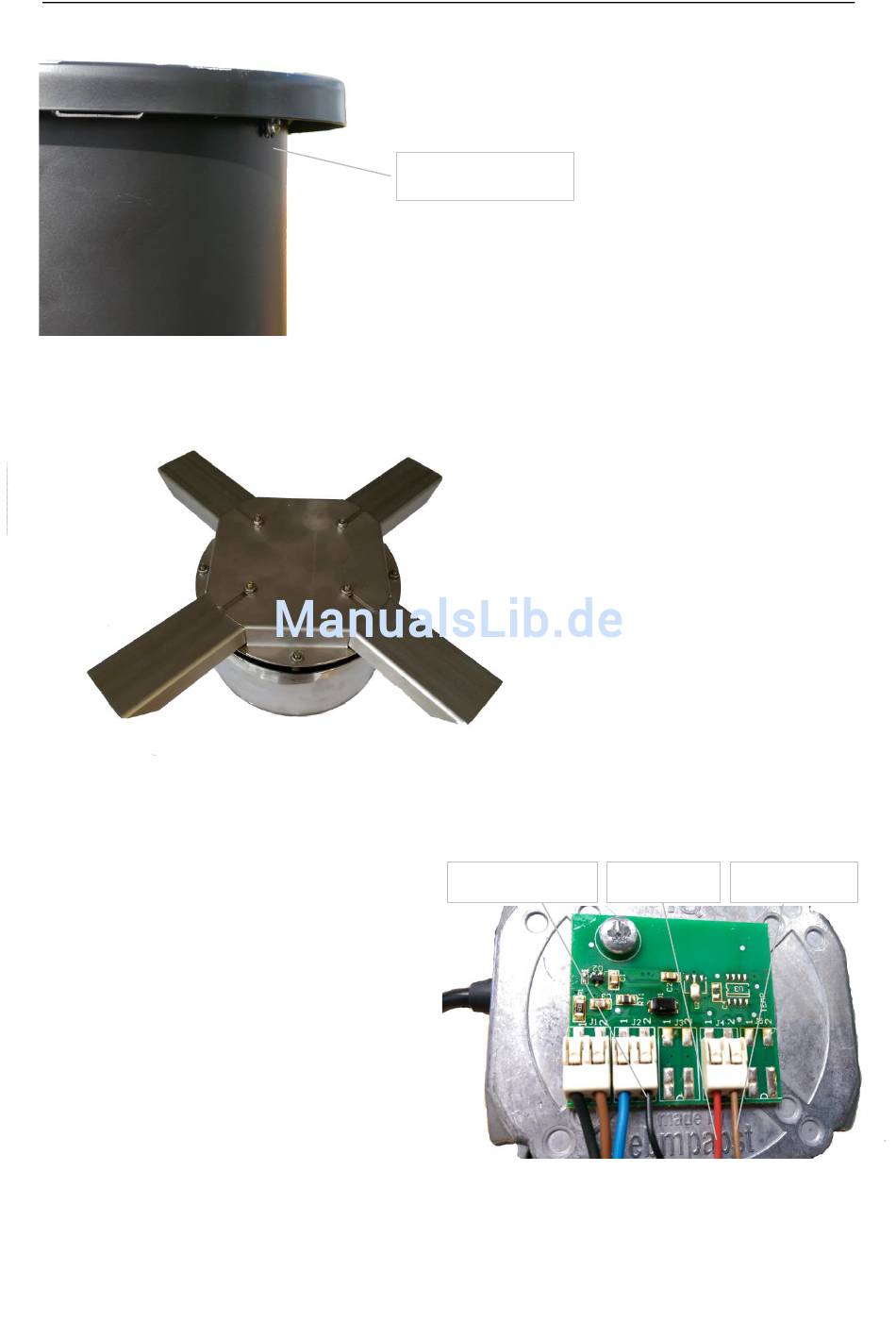

1.Installation des Toprings / Aufsatzes:
Der Aufsatz wird abmontiert, indem die zwei
Sternschrauben unterhalb des Aufsatzes entfernt
werden.
Sternschraube
2. Demontage der Kühleinheit:
Das schwarze Motorkabel wird aus dem unterhalb
befindlichen Kabelhalter gezogen und die Kühleinheit
wird vorsichtig von der Einheit entfernt. WICHTIG: Achten
Sie darauf, dass sich die Befestigungsarme nicht
abklappen.
Schwarz GND
13
3. Demontage des
Aufsatzes der
Kühlungseinheit:
Die vier
Schraubenmuttern, welche
den Aufsatz an der
Kühleinheit befestigen,
werden abgeschraubt. Nun
können der Aufsatz und
die Kühlrohre vorsichtig
von der Einheit gehoben
werden. Denken Sie
daran, das schwarze
Kabel mitzuführen, wenn
der Aufsatz entfernt wird.
Rot 24 V Braun CRL
