A la fin de cette opération, le régulateur de vitesse peut être fixé au mur à l'aide d'un adhésif double
face ou de vis.
Note : Le régulateur de vitesse ne peut pas être installé à l'extérieur.

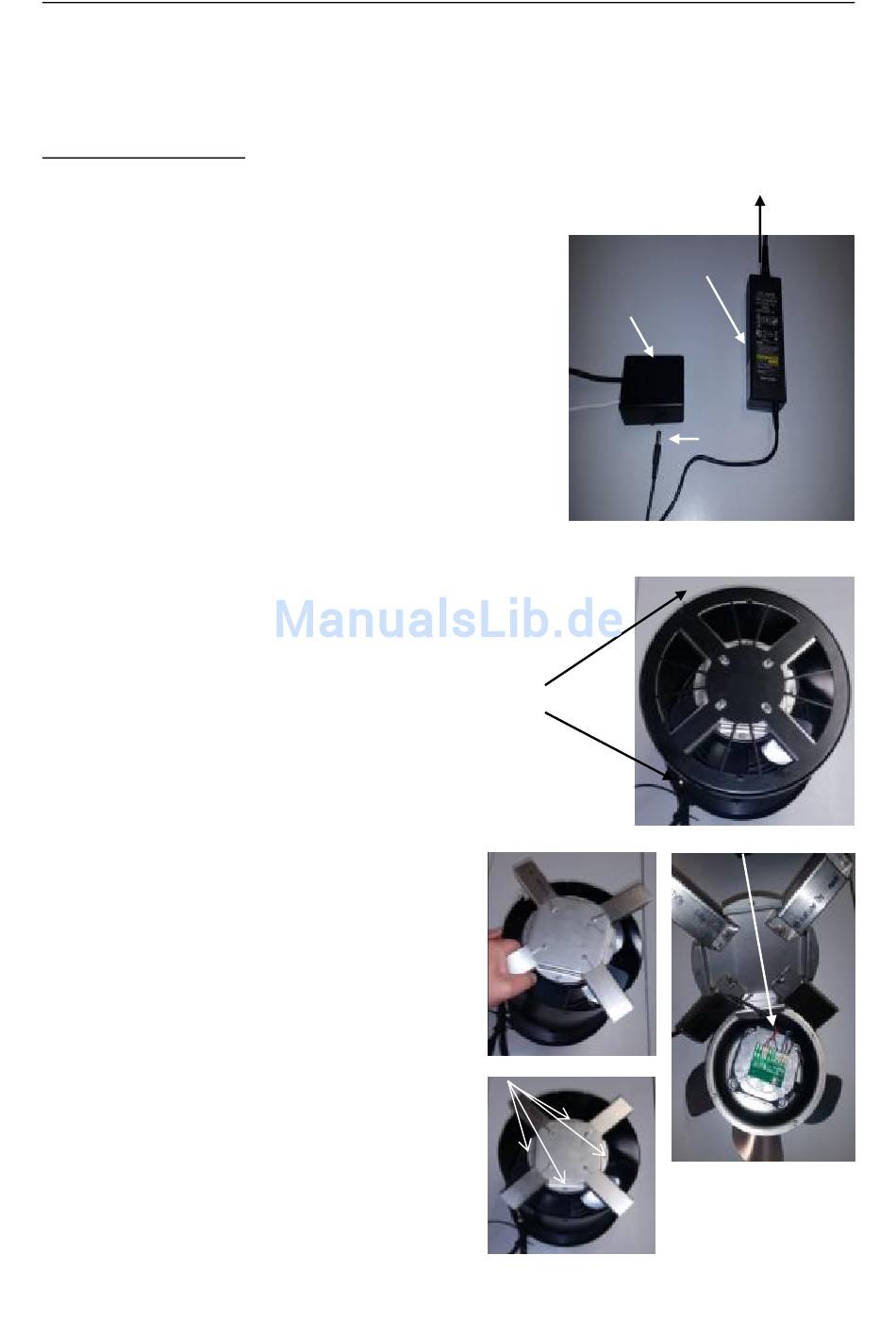

L'alimentation électrique :
Connectez le câble d'alimentation en sortie du transformateur
par la fiche 24VDC dans le boîtier de contrôle .
Branchez le cordon électrique dans la prise de courant du
secteur 220V AC.
L'Aduro DraftOptimizer est prêt à être utilisé.
Attention ! L'alimentation électrique du dispositif doit
fonctionner en permanence, notamment en été afin de
refroidir ce dernier si nécessaire.
De plus, la partie transformateur et courant secteur 220 volt AC
doivent toujours :
- Etre placé dans un endroit sec, sans aucun risque de
contact avec de l'eau ou de l'humidité et dans des
zones tempérées inférieures à 50 °C.
Etre placé dans un endroit ventilé.
-
Si placé à l'extérieur, les connections doivent toutes
-
être mises dans un boîtier de raccordement étanche
ayant un indice de protection de IP54.
4.9 Changer le câble du moteur
S'il est nécessaire de rallonger le câble noir du
moteur, il est recommandé de remplacer le câble en
entier et d'éviter de faire des raccords.
Outils : Un tournevis cruciforme de taille PH2 et une
clé à douille de 7 mm.
1. Démontage de la platine grille supérieure :
La partie supérieure peut être démontée en enlevant
les deux vis cruciformes PH2 sous l'anneau supérieur
de chaque côté.
2. Démontage de l'unité de refroidissement :
Le câble noir du moteur doit être libéré de son agrafe
se trouvant en dessous.
L'unité de refroidissement peut ensuite être
simplement soulevée et détachée.
IMPORTANT : Faire très attention à ce que les
ailettes ne se plient pas.
3. Démontage de la partie supérieure de l'unité de
refroidissement :
Les 4 écrous de blocages qui fixent la partie
supérieure de l'unité de refroidissement à celle-ci
doivent être dévissés et enlevés.
(comme indiqué sur la photo)
Ainsi, le haut de l'unité de refroidissement avec ses
canaux de refroidissement peut être délicatement
soulevé.
Laisser le câble noir glisser avec la partie supérieure
lorsque l'unité de refroidissement est déplacé.
Boitier de
contrôle
Vis cruciformes
Unité de
refroidissement
4 vis de blocage
29
Vers le secteur
220v 50 hz
Transformateur
24 VDC
Fiche
24VDC
Platine grille supérieure
Bornier moteur
