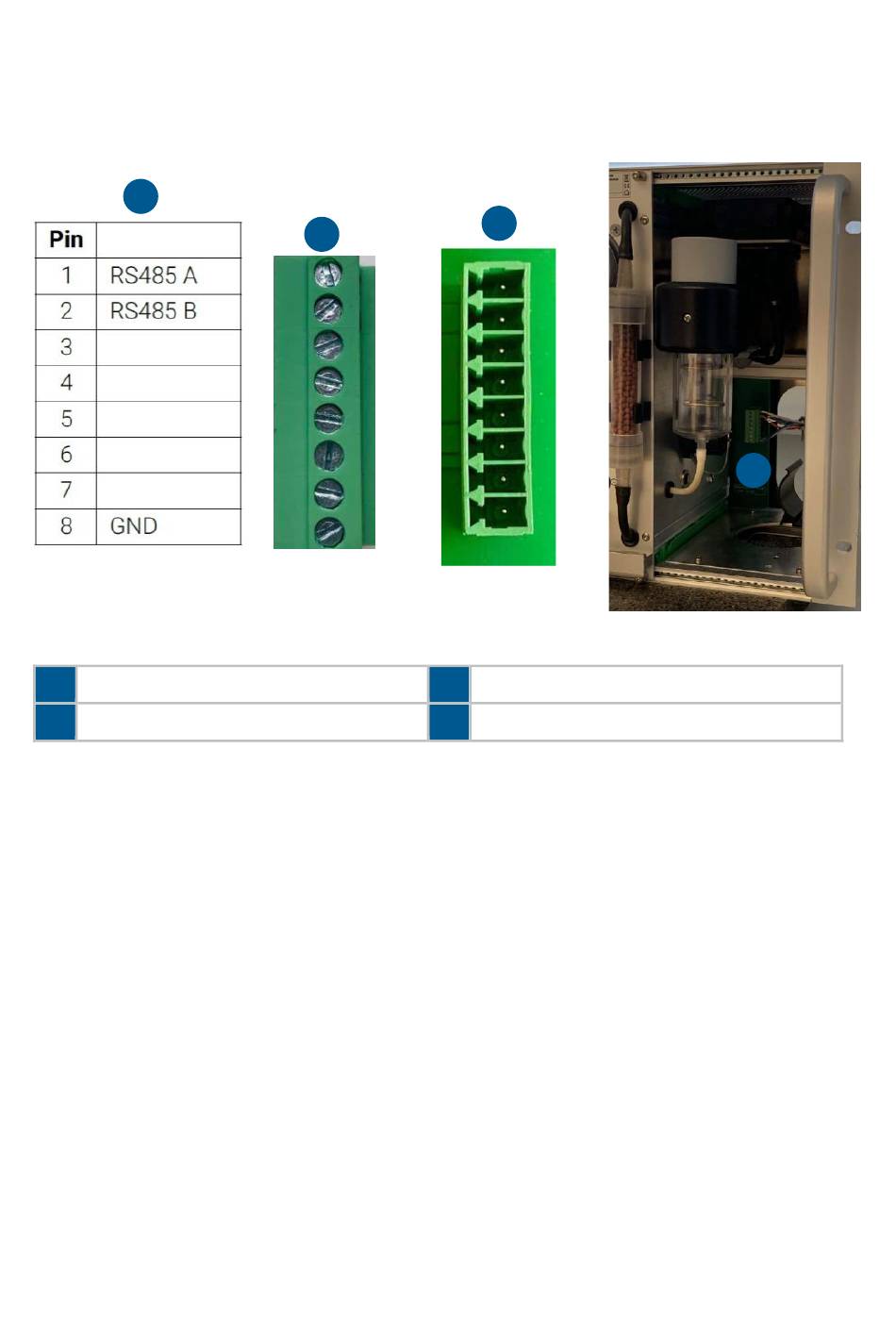

Das Kabel für die Datenverbindung über Modbus RTU kann an den 8-
poligen Stecker angeschlossen werden. Der Stecker wird anschließend
auf die Buchse auf der Platine aufgesteckt. Die Anschlussbelegung ist
nachstehend aufgelistet.
1
1
Anschlussbelegung
2
8 poliger Stecker
Am ecom-ST („Einstellungen"/„Interne"/„COM-Modul") müssen folgende
Übertragungsparameter eingestellt werden:
• 9600 Baud (empfohlene Einstellung)
• Protokoll Modbus RTU
12
2
3
8 polige Buchse
4
Position am Gerät
3
4
ecom-ST 1.0
