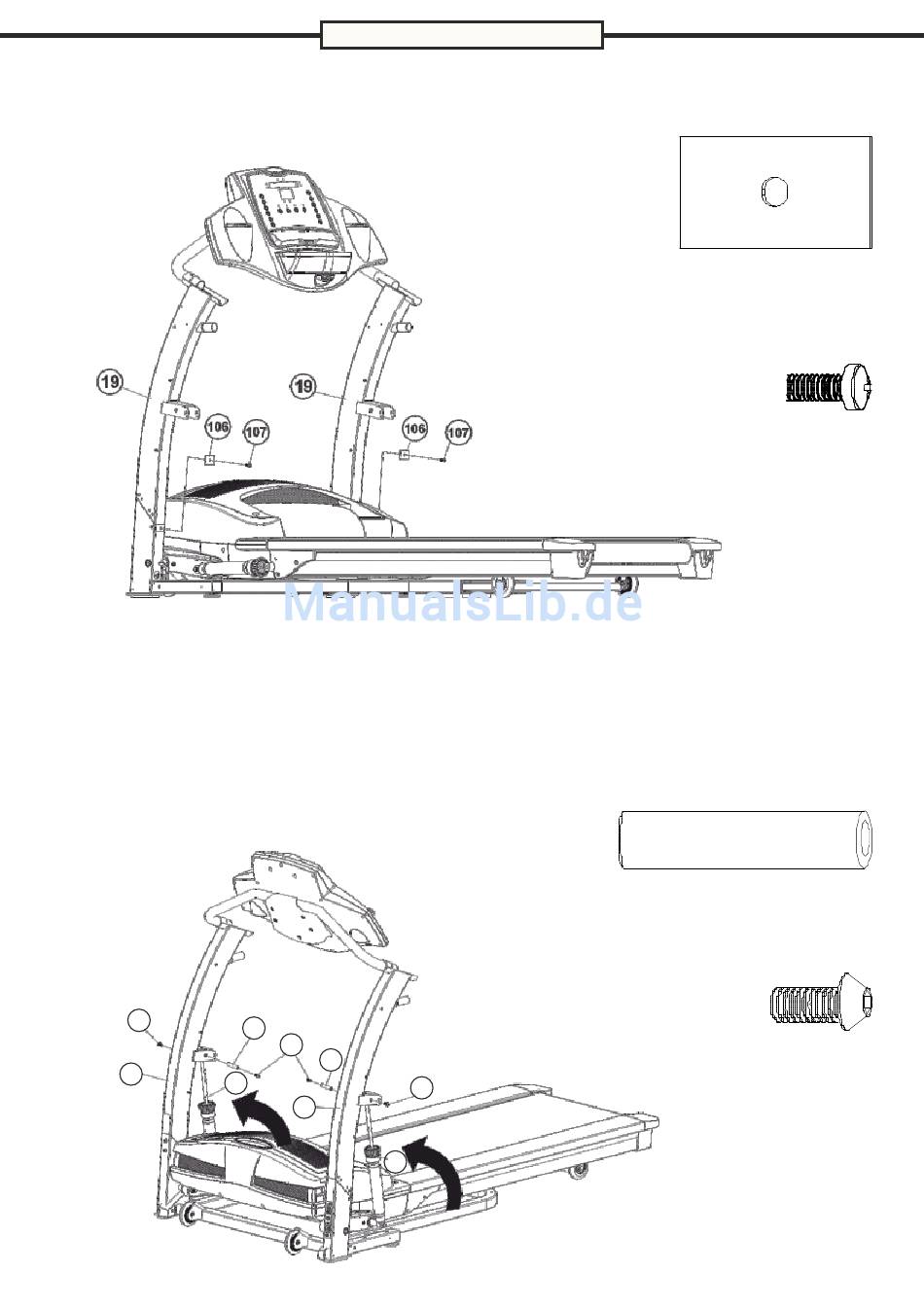

Montageschritt 4:
Befestigen Sie je eine Abdeckplatte (106) mit je einer Linsenkopfschraube M6x10 (107), wie im Bild
gezeigt, an der Vorderseite der beiden Seitenrahmen (19)
Montageschritt 5:
Befestigen Sie das vordere Ende des rechten Hydraulikstoßdämpfers (26) mit einer Distanzhülse
und zwei Inbusschrauben M8x15 (28) an der Aufnahme des rechten Seitenrahmens (19).
Verwenden Sie hierbei die Bohrungen der Aufnahmen die dem Seitenrahmen am nächsten sind.
Verfahren Sie nun ebenso mit dem linken Hydraulikstoßdämpfer (26).
28
19
21
28
21
26
19
26
Montage
28
9
Teil-Nr. 106
Abdeckplatte
2 Stück
Teil-Nr. 107
Linsenkopfschraube M6x10
2 Stück
Teil-Nr. 21
Distanzhülse
2 Stück
Teil-Nr. 28
Inbusschraube M8x15
4 Stück
