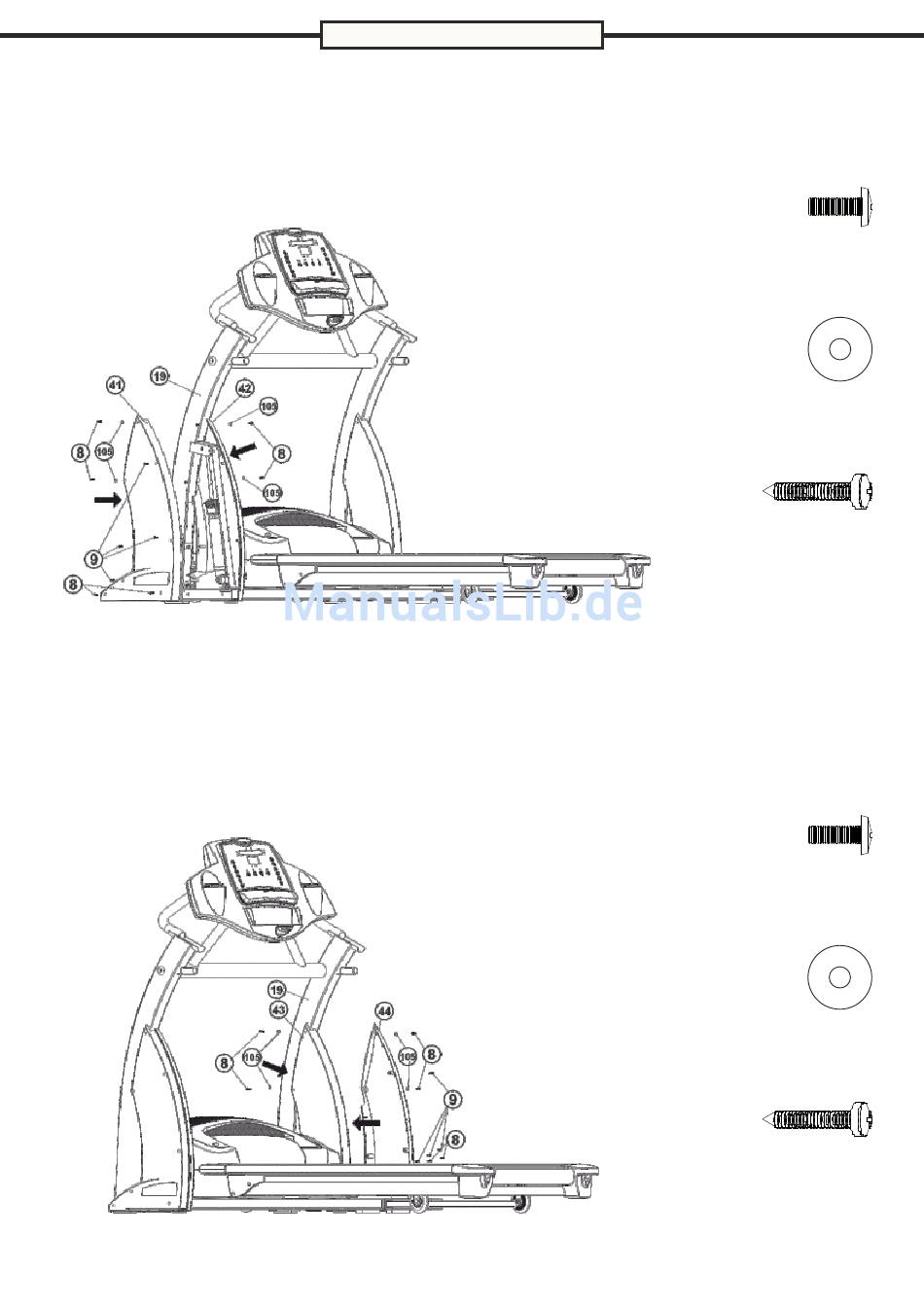

Montageschritt 8:
Befestigen Sie die Seitenrahmenabdeckungen (41-links/42 rechts) am linken Seitenrahmen (19).
Verwenden Sie hierzu sechs Linsenkopfschrauben 4x12mm (8), vier Unterlegscheiben (105) und
vier Blechschrauben 4x20mm (9). Verfahren Sie hierbei, wie in der Abbildung gezeigt.
Montageschritt 8.1:
Befestigen Sie dann die Seitenrahmenabdeckungen (43-links/44 rechts) am rechten Seitenrahmen
(19). Verwenden Sie hierzu sechs Linsenkopfschrauben 4x12mm (8), vier Unterlegscheiben (105)
und vier Blechschrauben 4x20mm (9). Verfahren Sie hierbei, wie in der Abbildung gezeigt.
Montage
11
Teil-Nr. 8
Linsenkopfschraube 4x12mm
Teil-Nr. 105
Unterlegscheibe 4x12xT1,0
Teil-Nr. 9
Blechschraube 4x20mm
Teil-Nr. 8
Linsenkopfschraube 4x12mm
Teil-Nr. 105
Unterlegscheibe 4x12xT1,0
Teil-Nr. 9
Blechschraube 4x20mm
6 Stück
4 Stück
4 Stück
6 Stück
4 Stück
4 Stück
