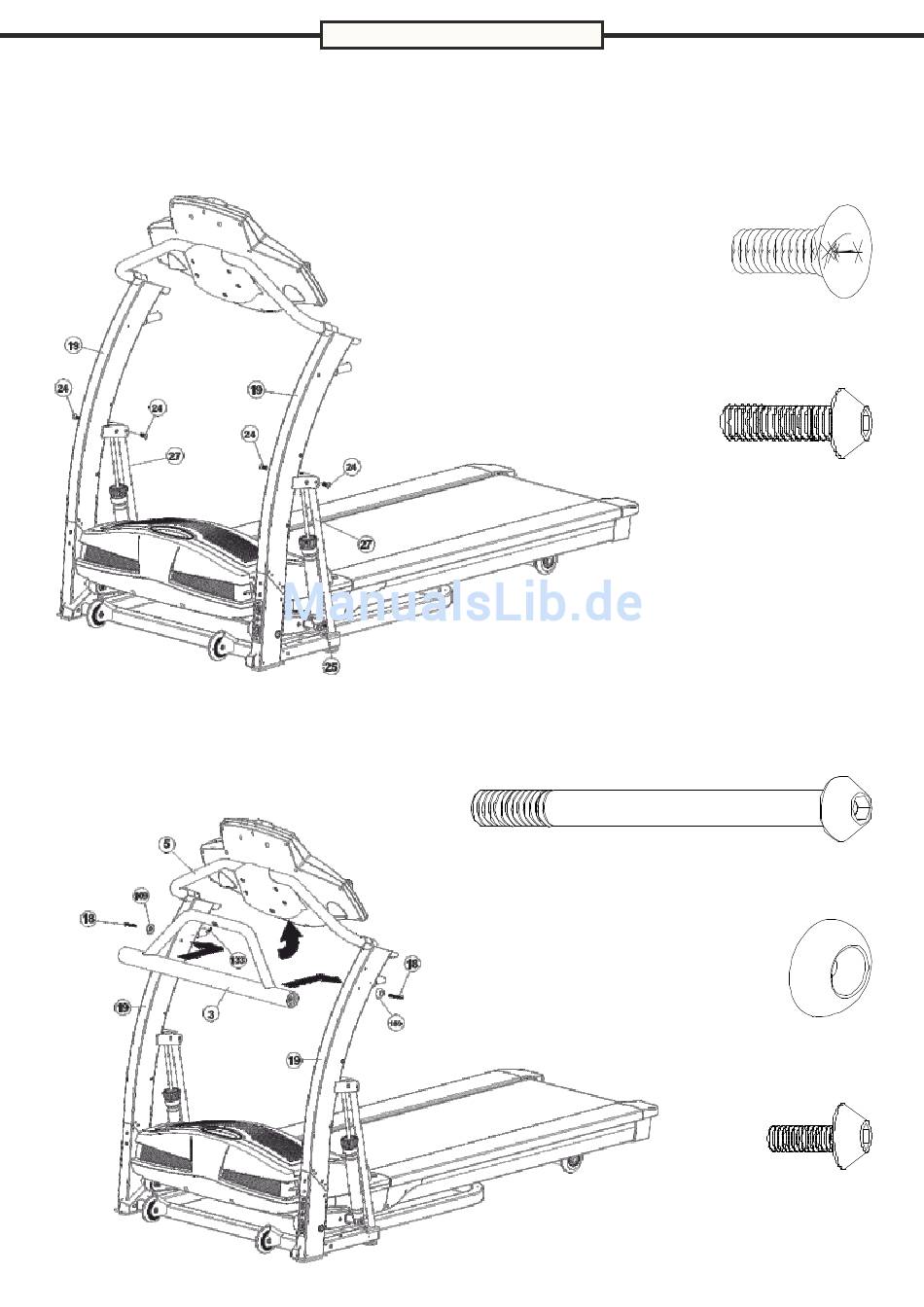

Montageschritt 6:
Befestigen Sie das obere Ende des Führungsrohrs (27) mit zwei Senkkopfschrauben M10x20 (24)
an der Aufnahme des rechten Seitenrahmens (19).
Befestigen Sie dann die unter Halteplatte des Führungsrohrs (27) mit einer Inbusschraube M6x15
(25) am Basisrahmen.
Verfahren Sie nun ebenso mit dem zweiten Führungsrohr (27) am linken Seitenrahmen (19).
Montageschritt 7:
Befestigen Sie die Querstrebe (3) an den beiden Seitenrahmen (19) mit je einer runden Abdeckung
(109) und einer Inbusschraube M8x95 (18).
Befestigen Sie den oberen Bügel der Querstrebe (3) mit einer Inbusschraube M6x15 (133) an der
Rückseite des Cockpits. Ziehen Sie nun die vier Inbusschrauben M6x55 (4) an der Rückseite des
Cockpits (siehe Montageschritt 1) fest an.
Montage
10
Teil-Nr. 24
Senkkopfschraube M10x20
4 Stück
Teil-Nr. 25
Inbusschraube M6x15
2 Stück
Teil-Nr. 18
Inbusschraube M8x95
2 Stück
Teil-Nr. 109
Abdeckung, rund
2 Stück
Teil-Nr. 133
Inbusschraube M6x15
1 Stück
