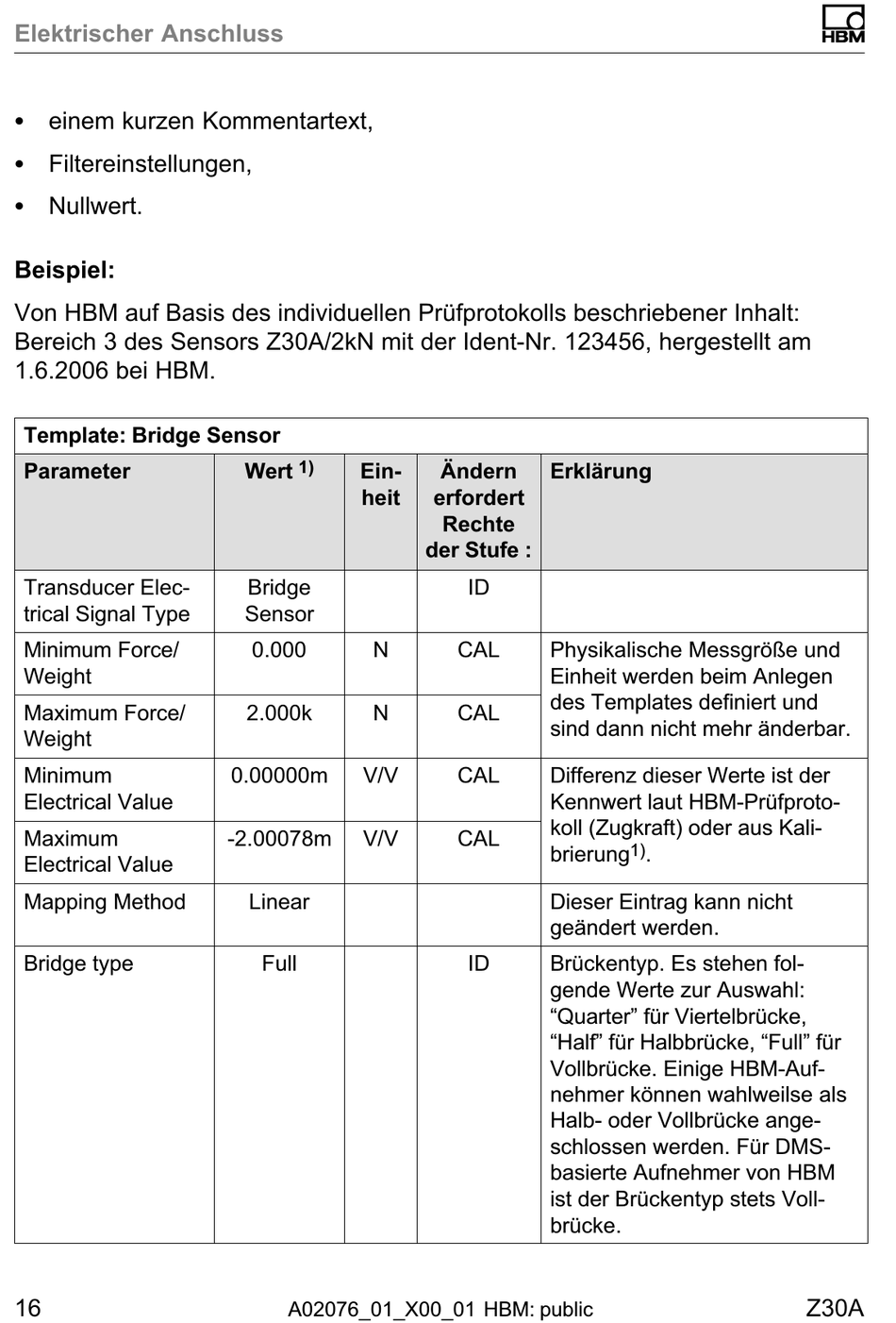

Elektrischer Anschluss
S einem kurzen Kommentartext,
S Filtereinstellungen,
S Nullwert.
Beispiel:
Von HBM auf Basis des individuellen Prüfprotokolls beschriebener Inhalt:
Bereich 3 des Sensors Z30A/2kN mit der Ident‐Nr. 123456, hergestellt am
1.6.2006 bei HBM.
Template: Bridge Sensor
Parameter
Transducer Elec­
trical Signal Type
Minimum Force/
Weight
Maximum Force/
Weight
Minimum
Electrical Value
Maximum
Electrical Value
Mapping Method
Bridge type
16
1)
Wert Ein­
heit
Bridge
Sensor
0.000 N
2.000k N
0.00000m V/V
-2.00078m V/V
Linear
Full
A02076_01_X00_01 HBM: public
Ändern Erklärung
erfordert
Rechte
der Stufe :
ID
CAL Physikalische Messgröße und
Einheit werden beim Anlegen
des Templates definiert und
CAL
sind dann nicht mehr änderbar.
CAL Differenz dieser Werte ist der
Kennwert laut HBM‐Prüfproto­
koll (Zugkraft) oder aus Kali­
CAL
brierung
Dieser Eintrag kann nicht
geändert werden.
ID Brückentyp. Es stehen fol­
gende Werte zur Auswahl:
"Quarter" für Viertelbrücke,
"Half" für Halbbrücke, "Full" für
Vollbrücke. Einige HBM‐Auf­
nehmer können wahlweilse als
Halb‐ oder Vollbrücke ange­
schlossen werden. Für DMS‐
basierte Aufnehmer von HBM
ist der Brückentyp stets Voll­
brücke.
1)
.
Z30A
