3.3.2. Ohjauspaneelin asentaminen (PC110EE,
PC110HEE)
Ohjauspaneeli on roisketiivis ja pienjännitteinen.
Ohjauspaneeli voidaan asentaa esimerkiksi pesu-
huoneeseen, pukuhuoneeseen tai asuintiloihin. Jos
ohjauspaneeli asennetaan saunahuoneeseen, tulee
asennuspaikan olla vähintään minimisuojaetäisyy-
den päässä kiukaasta ja korkeintaan metrin (1 m)
korkeudella lattiasta. Kuva 7.
Johtoputkitus (halkaisija 30 mm) seinän raken-
teissa antaa mahdollisuuden viedä datakaapeli piilo-
asennuksena ohjauspaneelin asennuspaikalle, muu-
toin asennus tehdään pinta-asennuksena.
A
min. 100 mm
B

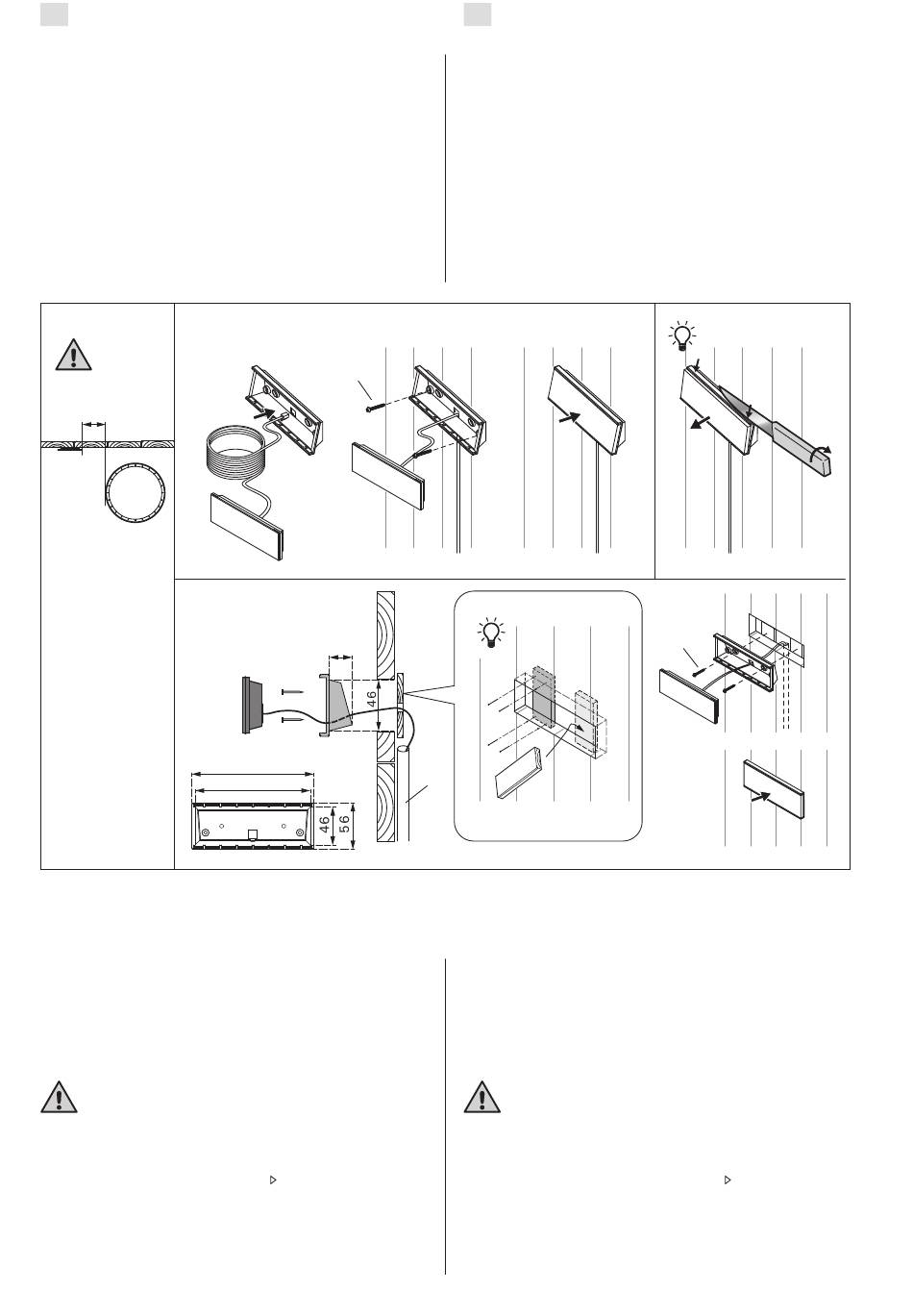

Kuva 7. Ohjauspaneelin asentaminen (mitat millimetreinä)
Bild 7. Montering av styrpanel (måtten i millimeter)
3.3.3. Sähkökiukaan eristysresistanssi
Sähköasennusten lopputarkastuksessa saattaa kiu-
kaan eristysresistanssimittauksessa esiintyä "vuo-
toa". Tämä johtuu siitä, että vastusten eristeainee-
seen on imeytynyt ilmassa olevaa kosteutta (varas-
tointi/kuljetus). Kosteus poistuu vastuksista parin
lämmityskerran jälkeen.
Älä kytke sähkökiukaan tehonsyöttöä vikavir-
tasuojakytkimen kautta!

3.4. Kiukaan asentaminen

Katso kuva 8.
1. Kytke kaapelit kiukaaseen ( 3.3.).
2. Aseta kiuas paikalleen ja säädä kiuas pystysuo-
raan kiukaan alla olevien säätöjalkojen avulla.
3. Kiinnitä kiuas saunan rakenteisiin kiinnityssarjo-
jen (2 kpl) avulla.
16
1. 2.
ø4 x 30
1.
20
147
140
SV
3.3.2. Montering av styrpanel (PC110EE,
PC110HEE)
Kontrollpanelen är vattenskyddad och drivs av låg-
spänning. Panelen kan monteras i tvättrummet,
omklädningsrummet eller bostaden. Om panelen
monteras i bastun, bör den placeras minst på mini-
miavstånd från aggregatet och monteras på högst
en meters (1 m) höjd. Bild 7.
Rördragning (diameter 30 mm) i väggkonstruktio-
nen möjliggör dold montering av kabeln till kontroll-
panelen. I annat fall måste ytmontering ske.
3.
min.
ø 30

3.3.3. Elaggregatets isoleringsresistans

Vid slutgranskningen av elinstallationerna kan det
vid mätningen av aggregatets isoleringsresistans
förekomma "läckage", till följd av att fukt från luf-
ten trängt in i värmemotståndens isoleringsmaterial
(lager/transport). Fukten försvinner ur motstånden
efter några uppvärmningar.
Anslut inte aggregatets strömmatning via jord-
felsbrytare!

3.4. Montering av aggregatet

Se bild 8.
1. Anslut kablarna till aggregatet ( 3.3.).
2. Montera bastuaggregatet och justera det med
hjälp av de justerbara fötterna så att det står
rakt i vertikalled.
3. Använd fästena (2 st) för att fästa upp aggrega-
tet i bastun.
2.
ø4 x 30
3.
