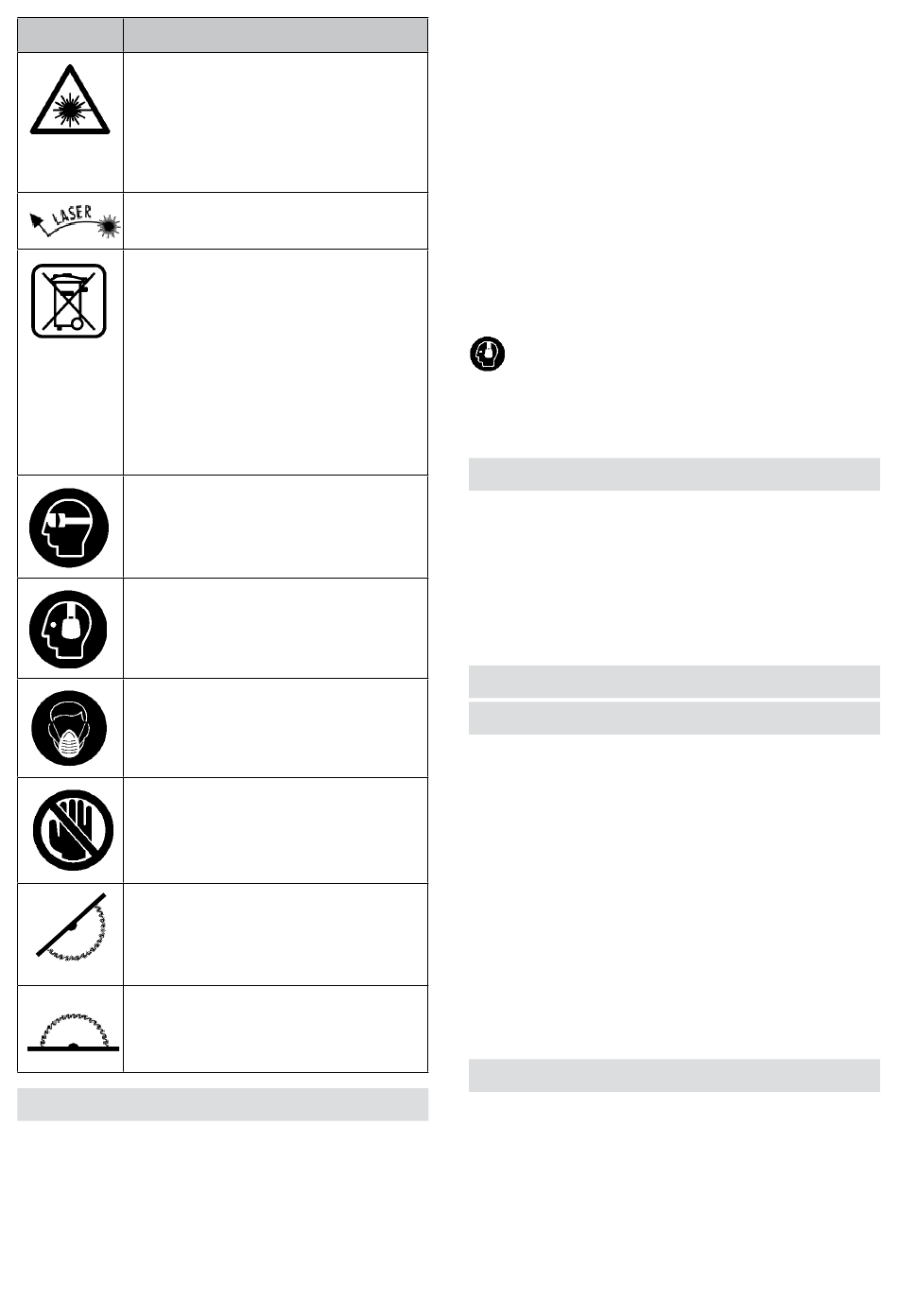

Símbolo Significado
Não apontar o raio laser na direcção de
pessoas nem de animais e não olhar direc-
tamente para o raio laser. Esta ferramenta
eléctrica produz raios laser da classe 3,
conforme EN60825-1. Desta forma poderá
cegar outras pessoas.
Orifício de saída do laser
Somente para países da União Europeia:
Não deitar ferramentas eléctricas no lixo
doméstico!De acordo com a directiva
européia 2002/96/CE para aparelhos
eléctricos e electrónicos velhos, e com as
respectivas realiza-ções nas leis nacionais,
as ferramentas eléctricas que não ser-vem
mais para a utilização, devem ser envia-
das separadamente a uma reciclagem
ecológica.
Usar óculos de protecção.
Usar protecção auricular. Um ruído ex-
cessivo pode provocar a surdez.
Usar máscara de protecção contra pó.
Área perigosa! Manter as mãos, os dedos
e os braços afastados desta área.
Símbolo para a utilização da serra como
serra de corte/de meia esquadria.
Símbolo para a utilização da serra como
serra circular de bancada.
1. CARACTERISTICAS TECNICAS
Potência absorvida......................................1.500 W
Motor.........................................................50/60 Hz
Rotações em vazio..................................3.700 r.p.m
Tipo laser.......................................................................650 nm
Classe laser................................................................................3 R
Dimensões do disco de serra:
Diâmetro exterior.........................................300 mm
Diâmetro interior............................................30 mm
Prato giratório:
Orientável da direita para a esquerda até 45°, com encra-
vamento fixo a 0°, 15°, 22,5°, 30° e 45°.
Cabeçal basculante:
Inclinável de 90° a 45° em relação à base, e em qualquer
posição de rotação do prato de 0° até 45° no sentido
esquerdo do mesmo.
Peso..............................................................20 Kg
Dimensões da embalagem..........590x580x450 mm
Nível de pressão acústica contínuo
equivalente ponderado A...............................................96 dBA
Nível de potência acústica A........................................107 dBA
Incerteza.........................................................................K = 3 dBA
Usar protecção auricular!
Valores totais de vibração.....................................a
Incerteza.......................................................................K: 1,5 m/s
2. CAPACIDADES MAXIMAS DE CORTE
-Corte a 0° x 0° (Fig. 25)............................160 x 95 mm
(com suplemento de 36 mm)...................200 x 45 mm
-Corte a 0° x 45° (Fig. 26).........................160 x 64 mm
-Corte a 45° x 0° (Fig. 27)..........................110 x 95 mm
-Corte a 45° x 45° (Fig. 28)..........................75 x 64 mm
-Corte sobre a mesa superior (*)..............máx. 55 mm
(*) Unicamente modelo TM33W.
3. ELEMENTOS DE SEGURANÇA
3.1 INTERRUPTOR
A máquina dispõe de um interruptor de botão situado no
punho e de um interruptor de prisão para o trabalho com
mesa superior.
Para o trabalho de corte, carregar no botão de arranque
do interruptor, ao mesmo tempo que se acciona a alavanca
B1 (Fig. 1), de modo que, ao cessar a pressão feita sobre
esta, a máquina pára automaticamente. Este dispositivo de
segurança não obriga a carregar no botão do interruptor
enquanto se realiza a operação de corte, pelo que esta se
efectua assim mais comodamente.
Para o trabalho de corte com mesa superior, prender o
interruptor E1 (Fig. 8) e carregar nos botões de arranque
e de paragem do interruptor. O interruptor soltar-se-á
automaticamente ao levar a máquina à sua posição de corte.
3.2 PROTECTORES MECANICOS
Encontrando-se na posição de repouso, a folha de serra
fica totalmente coberta pelos protectores e a máquina fica
bloqueada nesta posição. A alavanca B1 (Fig. 1), permite o
desbloqueio da máquina prévio à descida.
<5 mW
: 3 m/s
2
h
2
31
