I T A L I A N O
TRONCATRICE INCLINABILE TM33W -
TS33W
Importante
Prima di utilizzare la macchina, leggere
attentamente l'OPUSCOLO DI ISTRUZIONI
GENERALI DI SICUREZZA fornito insieme
alla documentazione della stessa.
Conservare con cura tale OPUSCOLO e
il presente MANUALE DI ISTRUZIONI per
poterli consultare in seguito.

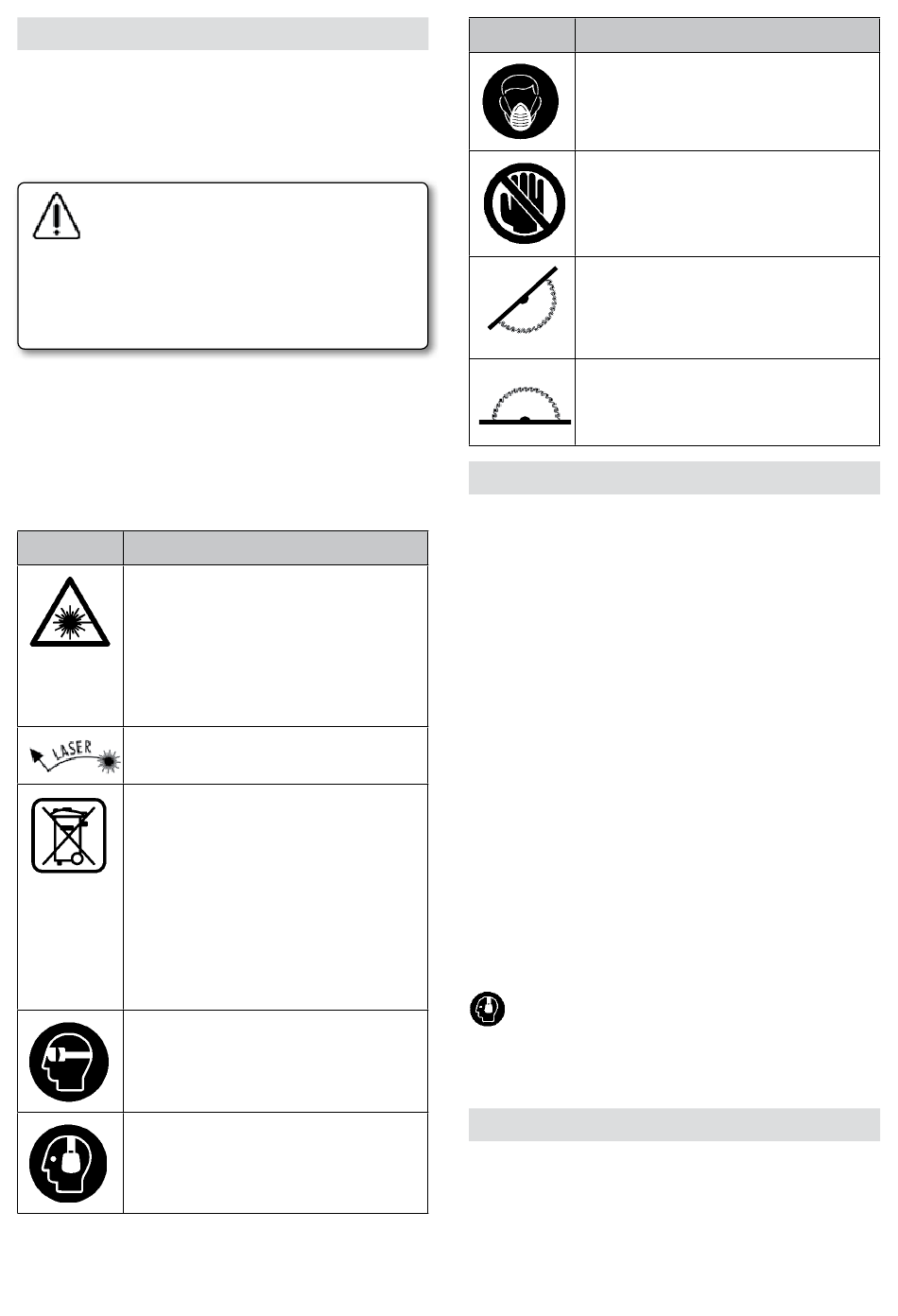

SIMBOLI
I seguenti simboli possono essere molto importanti per
l'utilizzo dell'elettroutensile in dotazione. È importante
imprimersi bene nella mente i simboli ed il rispettivo signi-
ficato. Un'interpretazione cor-retta dei simboli contribuisce
ad utilizzare meglio ed in modo più sicuro l'elettroutensile.
Simbolo Significato
Non dirigere mai il raggio laser verso
persone oppure animali ed evitare di
guardare direttamente il raggio laser.
Questo elettroutensile genera un raggio
laser della classe 3 conforme alla norma
EN60825-1. Vi è dunque il pericolo di
abbagliare altre persone.
Foro d'uscita del laser
Solo per i paesi della Unione Europea: Non
gettare elettroutensili dismessi tra i rifiuti
domestici! Conformemente alla norma
della direttiva 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche
(RAEE) ed all'attuazione del recepimento
nel diritto nazionale, gli elettroutensili
diventati inservibili devono essere raccolti
separatamente ed essere inviati ad una
riutilizzazione ecologica.
Indossare degli occhiali di protezione.
Portare cuffie di protezione. L'effetto
del rumore può provocare la perdita
dell'udito.
Simbolo Significato
Indossare una maschera di protezione
contro la polvere.
Area di pericolo! Non avvicinare mai
a questa zona né le mani, né le dita e
neppure le braccia.
Simbolo per l'uso della sega come sega
troncatrice/sega per tagli obliqui.
Simbolo per l'uso della sega come sega
circolare da tavolo.
1. CARATTERISTICHE TECNICHE
Potenza assorbita........................................1500 W
Motore.......................................................50/60 Hz
Velocità a vuoto.....................................3700 giri/min
Tipo di laser.......................................................................650 nm
Classe laser................................................................................3 R
Dimensioni disco sega:
diametro interno...........................................300 mm
diametro esterno...........................................30 mm
Piatto girevole:
orientabile a destra e a sinistra fino a 45°, con posizioni
fisse a: 0°, 15°, 22.5°, 30° e 45°.
Testa mobile:
inclinabile da 90° a 45° rispetto alla base e in qualsiasi
posizione di rotazione del piatto da 0° a 45° nel senso
sinistro dello stesso.
Peso............................................................................20 Kg
Ingombro imballaggio..................590x580x450 mm
Livello di pressione acustica continuo equivalente pon-
derato A.......................................................................96 dBA
Livello di potenza acustica A...........................................107 dBA
Incertezza della misura..................................................K = 3 dBA
Usare la protezione acustica!
Valori totali delle vibrazioni...................................a
Incertezza della misura...............................................K: 1,5 m/s
2. CAPACITA MASSIME DI TAGLIO
-Taglio a 0° x 0° (Fig. 25)...........................160 x 95 mm
con rialzo di 36 mm..................................200 x 45 mm
-Taglio a 0° x 45° (Fig. 26).........................160 x 64 mm
-Taglio a 45° x 0° (Fig. 27)..........................110 x 95 mm
-Taglio a 45° x 45° (Fig. 28).........................75 x 64 mm
-Taglio sopra la tavola superiore (*)...........max. 55 mm
(*) solo il modello TM33W
<5 mW
: 3 m/s
2
h
2
25
