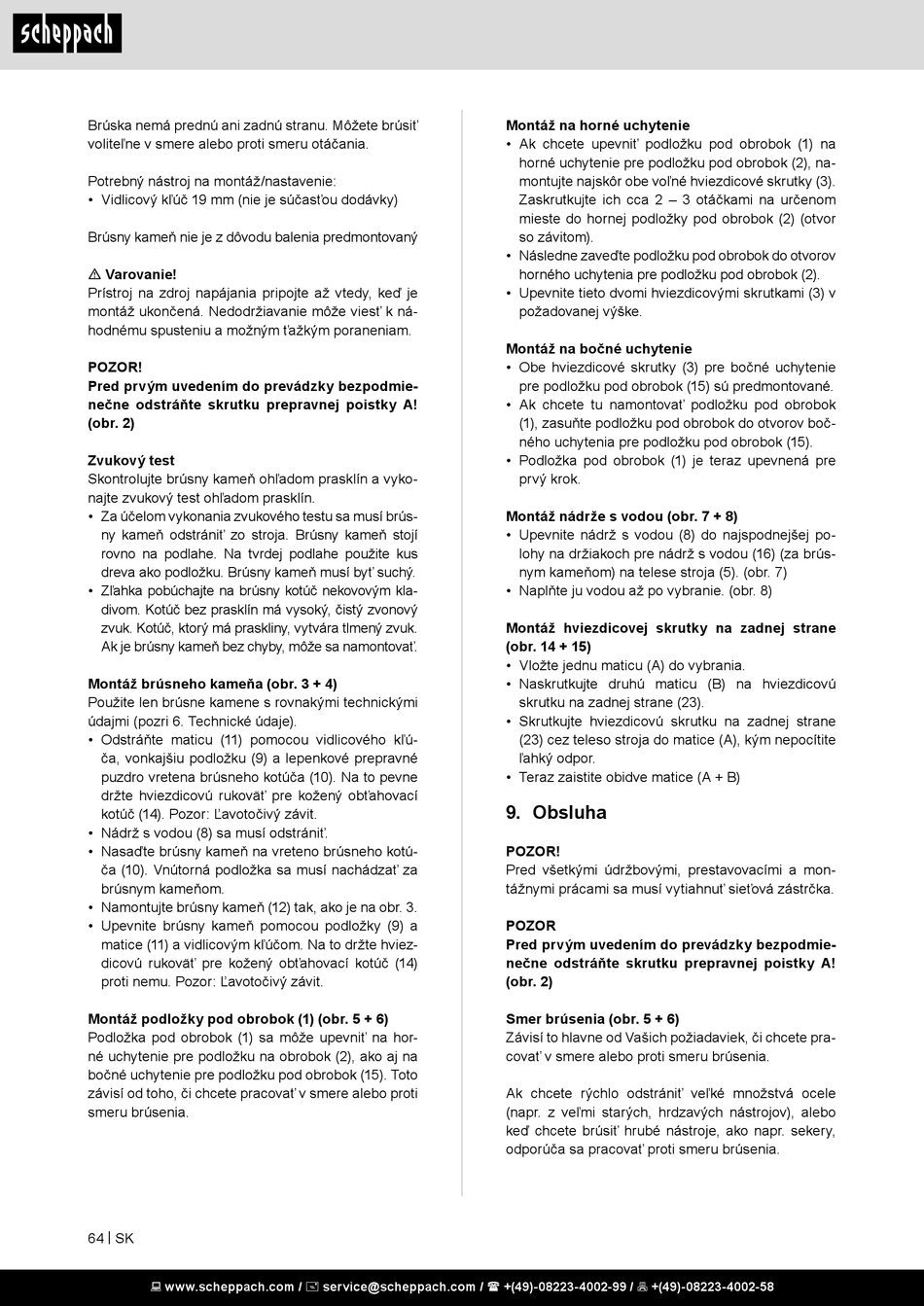

Obsluha - Scheppach Tiger7000s Original Bedienungsanleitung

Brúska nemá prednú ani zadnú stranu. Môžete brúsiť
voliteľne v smere alebo proti smeru otáčania.
Potrebný nástroj na montáž/nastavenie:
• Vidlicový kľúč 19 mm (nie je súčasťou dodávky)
Brúsny kameň nie je z dôvodu balenia predmontovaný
m Varovanie!
Prístroj na zdroj napájania pripojte až vtedy, keď je
montáž ukončená. Nedodržiavanie môže viesť k ná-
hodnému spusteniu a možným ťažkým poraneniam.
POZOR!
Pred prvým uvedením do prevádzky bezpodmie-
nečne odstráňte skrutku prepravnej poistky A!
(obr. 2)
Zvukový test
Skontrolujte brúsny kameň ohľadom prasklín a vyko-
najte zvukový test ohľadom prasklín.
• Za účelom vykonania zvukového testu sa musí brús-
ny kameň odstrániť zo stroja. Brúsny kameň stojí
rovno na podlahe. Na tvrdej podlahe použite kus
dreva ako podložku. Brúsny kameň musí byť suchý.
• Zľahka pobúchajte na brúsny kotúč nekovovým kla-
divom. Kotúč bez prasklín má vysoký, čistý zvonový
zvuk. Kotúč, ktorý má praskliny, vytvára tlmený zvuk.
Ak je brúsny kameň bez chyby, môže sa namontovať.
Montáž brúsneho kameňa (obr. 3 + 4)
Použite len brúsne kamene s rovnakými technickými
údajmi (pozri 6. Technické údaje).
• Odstráňte maticu (11) pomocou vidlicového kľú-
ča, vonkajšiu podložku (9) a lepenkové prepravné
puzdro vretena brúsneho kotúča (10). Na to pevne
držte hviezdicovú rukoväť pre kožený obťahovací
kotúč (14). Pozor: Ľavotočivý závit.
• Nádrž s vodou (8) sa musí odstrániť.
• Nasaďte brúsny kameň na vreteno brúsneho kotú-
ča (10). Vnútorná podložka sa musí nachádzať za
brúsnym kameňom.
• Namontujte brúsny kameň (12) tak, ako je na obr. 3.
• Upevnite brúsny kameň pomocou podložky (9) a
matice (11) a vidlicovým kľúčom. Na to držte hviez-
dicovú rukoväť pre kožený obťahovací kotúč (14)
proti nemu. Pozor: Ľavotočivý závit.
Montáž podložky pod obrobok (1) (obr. 5 + 6)
Podložka pod obrobok (1) sa môže upevniť na hor-
né uchytenie pre podložku na obrobok (2), ako aj na
bočné uchytenie pre podložku pod obrobok (15). Toto
závisí od toho, či chcete pracovať v smere alebo proti
smeru brúsenia.
64 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Montáž na horné uchytenie
• Ak chcete upevniť podložku pod obrobok (1) na
horné uchytenie pre podložku pod obrobok (2), na-
montujte najskôr obe voľné hviezdicové skrutky (3).
Zaskrutkujte ich cca 2 – 3 otáčkami na určenom
mieste do hornej podložky pod obrobok (2) (otvor
so závitom).
• Následne zaveďte podložku pod obrobok do otvorov
horného uchytenia pre podložku pod obrobok (2).
• Upevnite tieto dvomi hviezdicovými skrutkami (3) v
požadovanej výške.
Montáž na bočné uchytenie
• Obe hviezdicové skrutky (3) pre bočné uchytenie
pre podložku pod obrobok (15) sú predmontované.
• Ak chcete tu namontovať podložku pod obrobok
(1), zasuňte podložku pod obrobok do otvorov boč-
ného uchytenia pre podložku pod obrobok (15).
• Podložka pod obrobok (1) je teraz upevnená pre
prvý krok.
Montáž nádrže s vodou (obr. 7 + 8)
• Upevnite nádrž s vodou (8) do najspodnejšej po-
lohy na držiakoch pre nádrž s vodou (16) (za brús-
nym kameňom) na telese stroja (5). (obr. 7)
• Naplňte ju vodou až po vybranie. (obr. 8)
Montáž hviezdicovej skrutky na zadnej strane
(obr. 14 + 15)
• Vložte jednu maticu (A) do vybrania.
• Naskrutkujte druhú maticu (B) na hviezdicovú
skrutku na zadnej strane (23).
• Skrutkujte hviezdicovú skrutku na zadnej strane
(23) cez teleso stroja do matice (A), kým nepocítite
ľahký odpor.
• Teraz zaistite obidve matice (A + B)

9. Obsluha

POZOR!
Pred všetkými údržbovými, prestavovacími a mon-
tážnymi prácami sa musí vytiahnuť sieťová zástrčka.
POZOR
Pred prvým uvedením do prevádzky bezpodmie-
nečne odstráňte skrutku prepravnej poistky A!
(obr. 2)
Smer brúsenia (obr. 5 + 6)
Závisí to hlavne od Vašich požiadaviek, či chcete pra-
covať v smere alebo proti smeru brúsenia.
Ak chcete rýchlo odstrániť veľké množstvá ocele
(napr. z veľmi starých, hrdzavých nástrojov), alebo
keď chcete brúsiť hrubé nástroje, ako napr. sekery,
odporúča sa pracovať proti smeru brúsenia.
