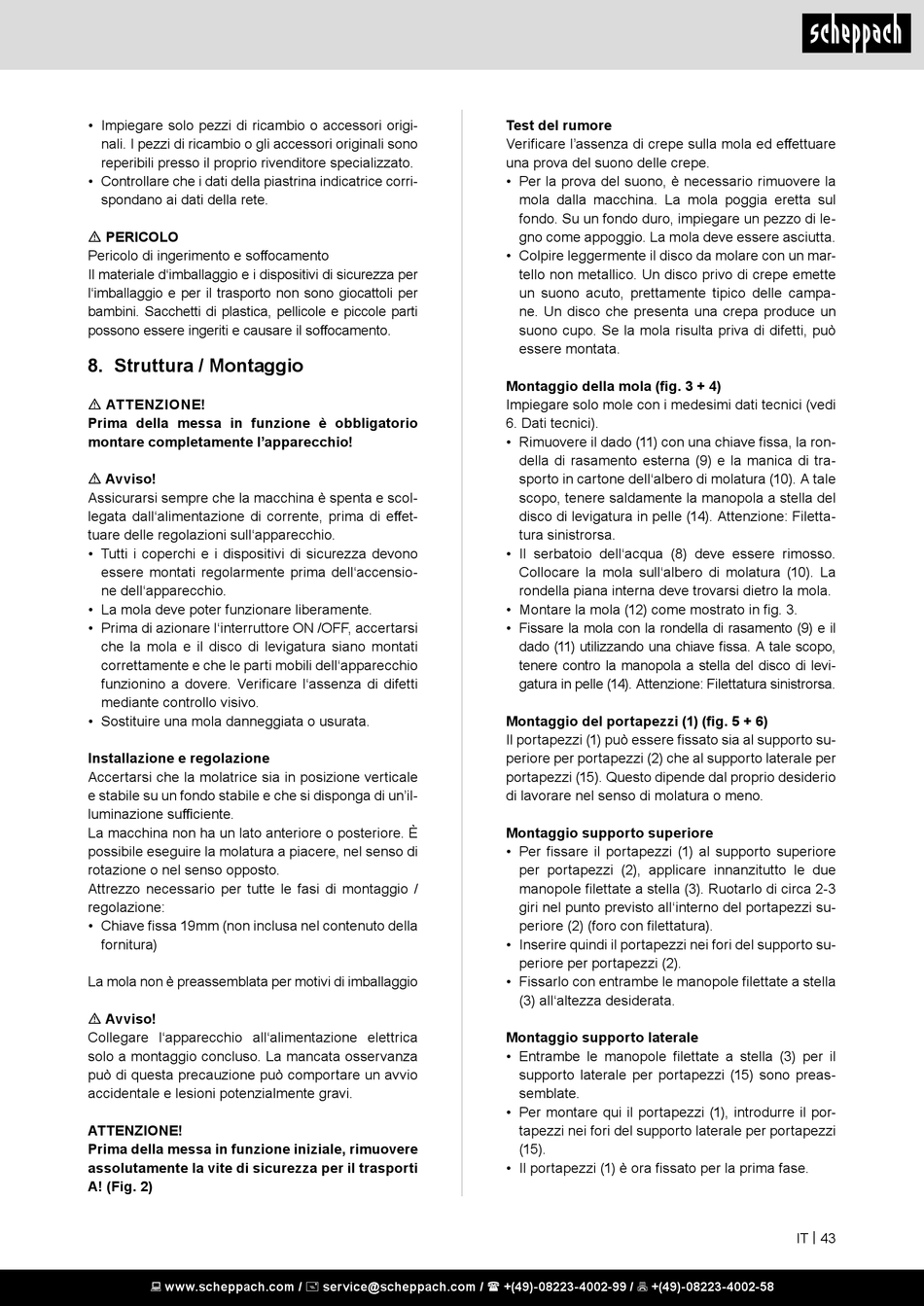

• Impiegare solo pezzi di ricambio o accessori origi-
nali. I pezzi di ricambio o gli accessori originali sono
reperibili presso il proprio rivenditore specializzato.
• Controllare che i dati della piastrina indicatrice corri-
spondano ai dati della rete.
m PERICOLO
Pericolo di ingerimento e soffocamento
Il materiale d'imballaggio e i dispositivi di sicurezza per
l'imballaggio e per il trasporto non sono giocattoli per
bambini. Sacchetti di plastica, pellicole e piccole parti
possono essere ingeriti e causare il soffocamento.

8. Struttura / Montaggio

m ATTENZIONE!
Prima della messa in funzione è obbligatorio
montare completamente l'apparecchio!
m Avviso!
Assicurarsi sempre che la macchina è spenta e scol-
legata dall'alimentazione di corrente, prima di effet-
tuare delle regolazioni sull'apparecchio.
• Tutti i coperchi e i dispositivi di sicurezza devono
essere montati regolarmente prima dell'accensio-
ne dell'apparecchio.
• La mola deve poter funzionare liberamente.
• Prima di azionare l'interruttore ON /OFF, accertarsi
che la mola e il disco di levigatura siano montati
correttamente e che le parti mobili dell'apparecchio
funzionino a dovere. Verificare l'assenza di difetti
mediante controllo visivo.
• Sostituire una mola danneggiata o usurata.
Installazione e regolazione
Accertarsi che la molatrice sia in posizione verticale
e stabile su un fondo stabile e che si disponga di un'il-
luminazione sufficiente.
La macchina non ha un lato anteriore o posteriore. È
possibile eseguire la molatura a piacere, nel senso di
rotazione o nel senso opposto.
Attrezzo necessario per tutte le fasi di montaggio /
regolazione:
• Chiave fissa 19mm (non inclusa nel contenuto della
fornitura)
La mola non è preassemblata per motivi di imballaggio
m Avviso!
Collegare l'apparecchio all'alimentazione elettrica
solo a montaggio concluso. La mancata osservanza
può di questa precauzione può comportare un avvio
accidentale e lesioni potenzialmente gravi.
ATTENZIONE!
Prima della messa in funzione iniziale, rimuovere
assolutamente la vite di sicurezza per il trasporti
A! (Fig. 2)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Test del rumore
Verificare l'assenza di crepe sulla mola ed effettuare
una prova del suono delle crepe.
• Per la prova del suono, è necessario rimuovere la
mola dalla macchina. La mola poggia eretta sul
fondo. Su un fondo duro, impiegare un pezzo di le-
gno come appoggio. La mola deve essere asciutta.
• Colpire leggermente il disco da molare con un mar-
tello non metallico. Un disco privo di crepe emette
un suono acuto, prettamente tipico delle campa-
ne. Un disco che presenta una crepa produce un
suono cupo. Se la mola risulta priva di difetti, può
essere montata.
Montaggio della mola (fig. 3 + 4)
Impiegare solo mole con i medesimi dati tecnici (vedi
6. Dati tecnici).
• Rimuovere il dado (11) con una chiave fissa, la ron-
della di rasamento esterna (9) e la manica di tra-
sporto in cartone dell'albero di molatura (10). A tale
scopo, tenere saldamente la manopola a stella del
disco di levigatura in pelle (14). Attenzione: Filetta-
tura sinistrorsa.
• Il serbatoio dell'acqua (8) deve essere rimosso.
Collocare la mola sull'albero di molatura (10). La
rondella piana interna deve trovarsi dietro la mola.
• Montare la mola (12) come mostrato in fig. 3.
• Fissare la mola con la rondella di rasamento (9) e il
dado (11) utilizzando una chiave fissa. A tale scopo,
tenere contro la manopola a stella del disco di levi-
gatura in pelle (14). Attenzione: Filettatura sinistrorsa.
Montaggio del portapezzi (1) (fig. 5 + 6)
Il portapezzi (1) può essere fissato sia al supporto su-
periore per portapezzi (2) che al supporto laterale per
portapezzi (15). Questo dipende dal proprio desiderio
di lavorare nel senso di molatura o meno.
Montaggio supporto superiore
• Per fissare il portapezzi (1) al supporto superiore
per portapezzi (2), applicare innanzitutto le due
manopole filettate a stella (3). Ruotarlo di circa 2-3
giri nel punto previsto all'interno del portapezzi su-
periore (2) (foro con filettatura).
• Inserire quindi il portapezzi nei fori del supporto su-
periore per portapezzi (2).
• Fissarlo con entrambe le manopole filettate a stella
(3) all'altezza desiderata.
Montaggio supporto laterale
• Entrambe le manopole filettate a stella (3) per il
supporto laterale per portapezzi (15) sono preas-
semblate.
• Per montare qui il portapezzi (1), introdurre il por-
tapezzi nei fori del supporto laterale per portapezzi
(15).
• Il portapezzi (1) è ora fissato per la prima fase.
