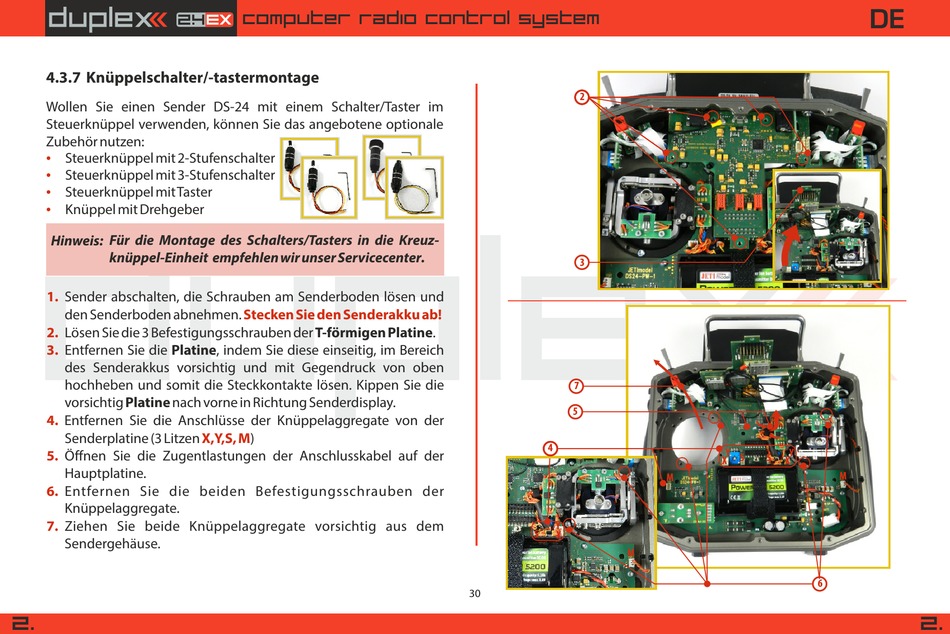

4.3 .7 Knüppelschalter/-tastermontage
Wollen Sie einen Sender DS-24 mit einem Schalter/Taster im
Steuerknüppel verwenden, können Sie das angebotene optionale
Zubehör nutzen:
•
Steuerknüppel mit 2-Stufenschalter
•
Steuerknüppel mit 3-Stufenschalter
•
Steuerknüppel mit Taster
•
Knüppel mit Drehgeber
Für die Montage des Schalters/Tasters in die Kreuz-
Hinweis:
knüppel-Einheit empfehlen wir unser Servicecenter.
1.
Sender abschalten, die Schrauben am Senderboden lösen und
den Senderboden abnehmen.
2.
Lösen Sie die 3 Befestigungsschrauben der T-förmigen Platine.
3.
Entfernen Sie die Platine, indem Sie diese einseitig, im Bereich
des Senderakkus vorsichtig und mit Gegendruck von oben
hochheben und somit die Steckkontakte lösen. Kippen Sie die
vorsichtig Platine nach vorne in Richtung Senderdisplay.
4.
Entfernen Sie die Anschlüsse der Knüppelaggregate von der
Senderplatine (3 Litzen
5.
Öffnen Sie die Zugentlastungen der Anschlusskabel auf der
Hauptplatine.
6.
Entfernen Sie die beiden Befestigungsschrauben der
Knüppelaggregate.
7.
Ziehen Sie beide Knüppelaggregate vorsichtig aus dem
Sendergehäuse.
2.
computer radio control system
Stecken Sie den Senderakku ab!
X,Y,S, M
)
2
3
7
5
4
Y
S
X
M
30
Y
Y S
S
X
X
M
M
6
DE
