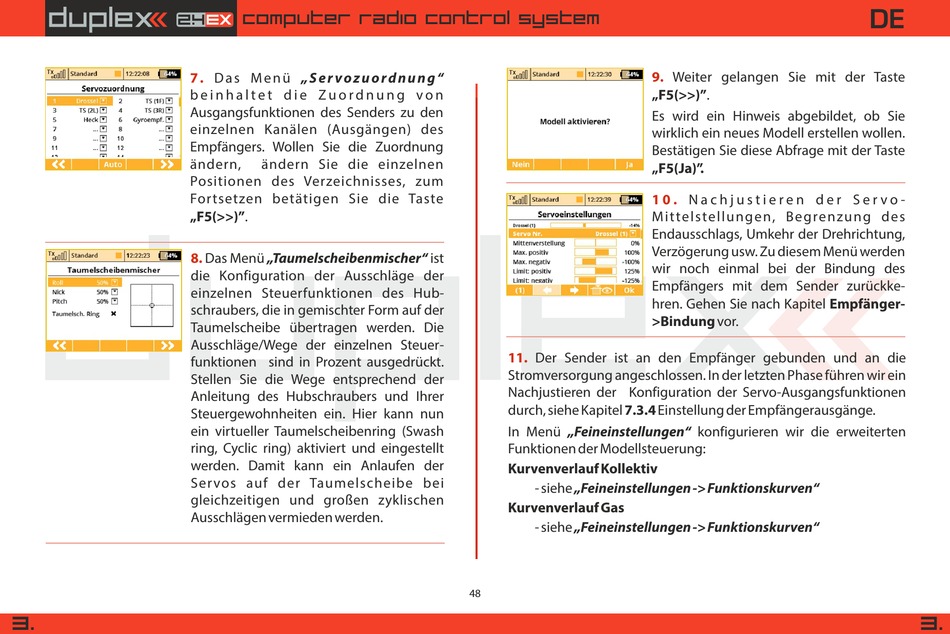

7 .
b e i n h a l t e t d i e Z u o r d n u n g v o n
Ausgangsfunktionen des Senders zu den
einzelnen Kanälen (Ausgängen) des
Empfängers. Wollen Sie die Zuordnung
ändern,
Positionen des Verzeichnisses, zum
Fortsetzen betätigen Sie die Taste
„F5(>>)".
8.
die Konfiguration der Ausschläge der
einzelnen Steuerfunktionen des Hub-
schraubers, die in gemischter Form auf der
Taumelscheibe übertragen werden. Die
Ausschläge/Wege der einzelnen Steuer-
funktionen sind in Prozent ausgedrückt.
Stellen Sie die Wege entsprechend der
Anleitung des Hubschraubers und Ihrer
Steuergewohnheiten ein. Hier kann nun
ein virtueller Taumelscheibenring (Swash
ring, Cyclic ring) aktiviert und eingestellt
werden. Damit kann ein Anlaufen der
Ser vos auf der Taumelscheibe bei
gleichzeitigen und großen zyklischen
Ausschlägen vermieden werden.
3.
computer radio control system
D a s M e n ü „ S e r v o z u o r d n u n g "
ändern Sie die einzelnen
Das Menü „Taumelscheibenmischer" ist
11.
Der Sender ist an den Empfänger gebunden und an die
Stromversorgung angeschlossen. In der letzten Phase führen wir ein
Nachjustieren der Konfiguration der Servo-Ausgangsfunktionen
durch, siehe Kapitel 7.3.4 Einstellung der Empfängerausgänge.
In Menü „Feineinstellungen" konfigurieren wir die erweiterten
Funktionen der Modellsteuerung:
Kurvenverlauf Kollektiv
- siehe „Feineinstellungen -> Funktionskurven"
Kurvenverlauf Gas
- siehe „Feineinstellungen -> Funktionskurven"
48
9.
Weiter gelangen Sie mit der Taste
„F5(>>)".
Es wird ein Hinweis abgebildet, ob Sie
wirklich ein neues Modell erstellen wollen.
Bestätigen Sie diese Abfrage mit der Taste
„F5(Ja)" .
1 0 .
N a c h j u s t i e r e n d e r S e r v o -
M ittelstellungen, Begrenzung des
Endausschlags, Umkehr der Drehrichtung,
Verzögerung usw. Zu diesem Menü werden
wir noch einmal bei der Bindung des
Empfängers mit dem Sender zurückke-
hren. Gehen Sie nach Kapitel Empfänger-
>Bindung vor.
