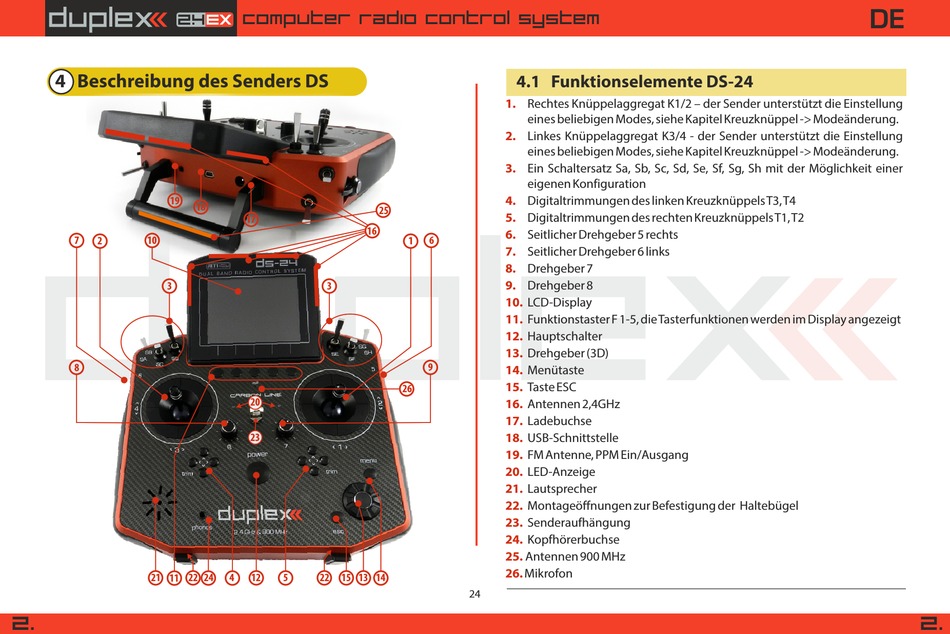

4 Beschreibung des Senders DS
19
7
2
10
3
8
21
22
11
2.
computer radio control system
18
17
16
3
20
23
24
4
12
5
22
15
13
14
4.1 Funktionselemente DS-24
1.
Rechtes Knüppelaggregat K1/2 – der Sender unterstützt die Einstellung
eines beliebigen Modes, siehe Kapitel Kreuzknüppel -> Modeänderung.
2.
Linkes Knüppelaggregat K3/4 - der Sender unterstützt die Einstellung
eines beliebigen Modes, siehe Kapitel Kreuzknüppel -> Modeänderung.
3.
Ein Schaltersatz Sa, Sb, Sc, Sd, Se, Sf, Sg, Sh mit der Möglichkeit einer
eigenen Konfiguration
4.
Digitaltrimmungen des linken Kreuzknüppels T3, T4
25
5.
Digitaltrimmungen des rechten Kreuzknüppels T1, T2
6.
Seitlicher Drehgeber 5 rechts
6
1
7.
Seitlicher Drehgeber 6 links
8.
Drehgeber 7
9.
Drehgeber 8
10.
LCD-Display
11.
Funktionstaster F 1-5, die Tasterfunktionen werden im Display angezeigt
12.
Hauptschalter
13.
Drehgeber (3D)
9
14.
Menütaste
15.
Taste ESC
26
16.
Antennen 2,4GHz
17.
Ladebuchse
18.
USB-Schnittstelle
19.
FM Antenne, PPM Ein/Ausgang
20.
LED-Anzeige
21.
Lautsprecher
22.
Montageöffnungen zur Befestigung der Haltebügel
23.
Senderaufhängung
24.
Kopfhörerbuchse
25.
Antennen 900 MHz
26.
Mikrofon
24
