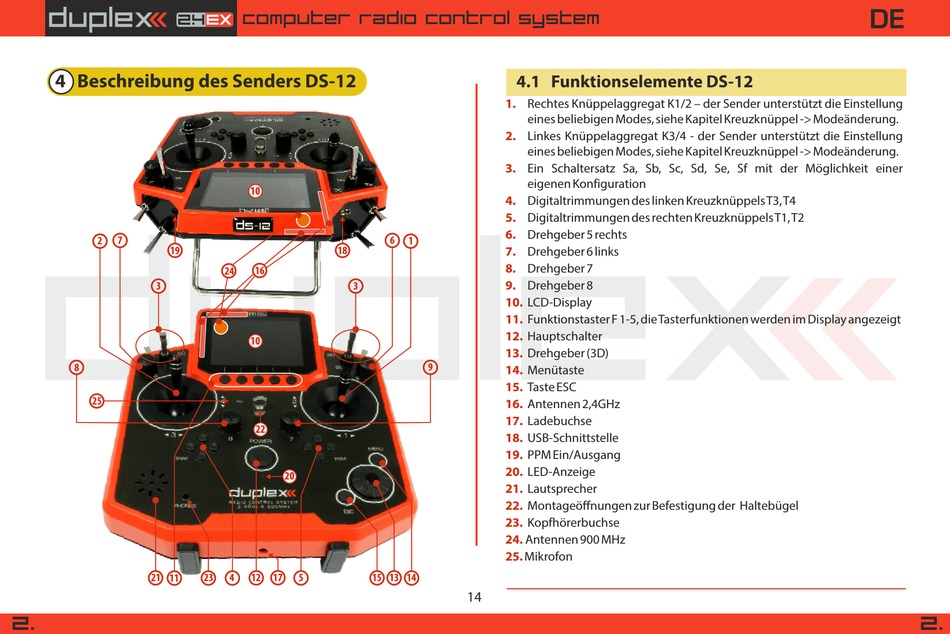

4 Beschreibung des Senders DS-12
2
7
19
3
8
25
21
11
2.
computer radio control system
10
18
16
24
3
10
22
20
23
4
12
17
5
15
4.1 Funktionselemente DS-12
1.
Rechtes Knüppelaggregat K1/2 – der Sender unterstützt die Einstellung
eines beliebigen Modes, siehe Kapitel Kreuzknüppel -> Modeänderung.
2.
Linkes Knüppelaggregat K3/4 - der Sender unterstützt die Einstellung
eines beliebigen Modes, siehe Kapitel Kreuzknüppel -> Modeänderung.
3.
Ein Schaltersatz Sa, Sb, Sc, Sd, Se, Sf mit der Möglichkeit einer
eigenen Konfiguration
4.
Digitaltrimmungen des linken Kreuzknüppels T3, T4
5.
Digitaltrimmungen des rechten Kreuzknüppels T1, T2
6.
Drehgeber 5 rechts
6
1
7.
Drehgeber 6 links
8.
Drehgeber 7
9.
Drehgeber 8
10.
LCD-Display
11.
Funktionstaster F 1-5, die Tasterfunktionen werden im Display angezeigt
12.
Hauptschalter
13.
Drehgeber (3D)
9
14.
Menütaste
15.
Taste ESC
16.
Antennen 2,4GHz
17.
Ladebuchse
18.
USB-Schnittstelle
19.
PPM Ein/Ausgang
20.
LED-Anzeige
21.
Lautsprecher
22.
Montageöffnungen zur Befestigung der Haltebügel
23.
Kopfhörerbuchse
24.
Antennen 900 MHz
25.
Mikrofon
13
14
14
