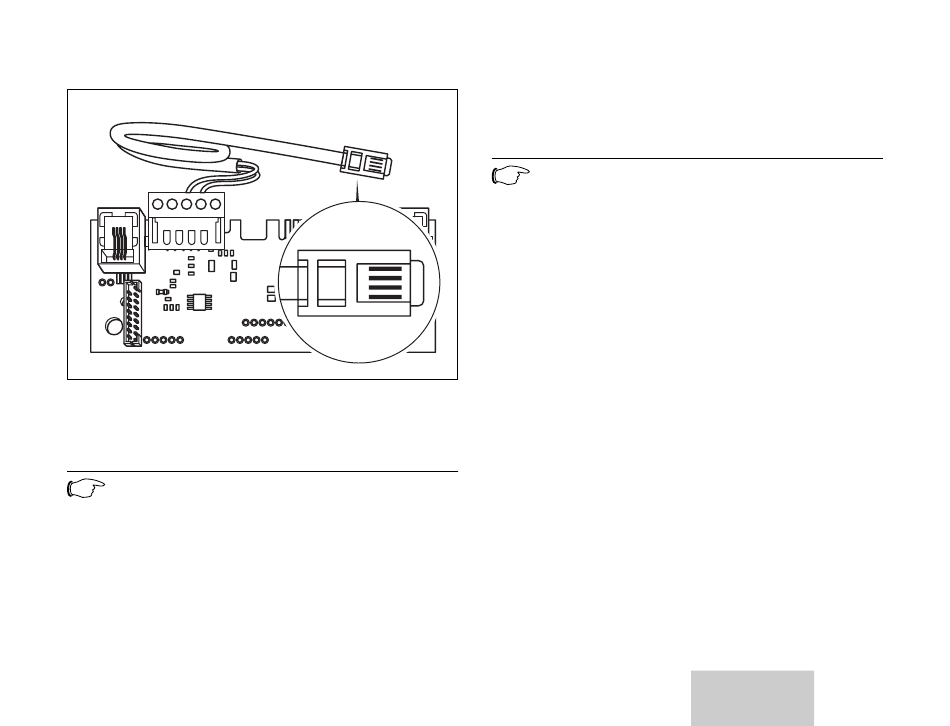

Afb. 5.3. Aansluiting op een verwarmingstoestel

met eBUS

Aanwijzing!
De eBUS-diagnosestekker kunt u
alleen gebruiken als vrnetDIALOG
met een eBUS-toestel verbonden is.
Installatiehandleiding vrnetDIALOG
Elektrische installatie 5
5.3 Aansluiting op een verwarmingstoe-
stel met JV/PC-interface
Aanwijzing!
Gebruik voor de aansluiting van een
verwarmingstoestel de grijze kabel
met de RJ 12-stekker (6-polig).
Gebruik bij de montage in het verwar-
mingstoestel de korte en bij de mon-
tage in een externe behuizing de
lange aansluitkabel.
• Steek de stekker aan het uiteinde van de
kabel op de randverbinder X80 van de
vrnetDIALOG-platine en de RJ 12-stekker in
de aansluiting X6 van het verwarmingstoe-
stel.
• Monteer de platine in de schakelkast van de
toestelelektronica of gebruik de meegele-
verde behuizing.
NL;BE 13
