Montage - Vaillant vrnetDIALOG Installationsanleitung

4 Montage

4 Montage
• Drücken Sie die Verriegelung an der Unter-
kante der Box nach unten, nehmen Sie ggf.
einen Schrauben dreher zu Hilfe.
• Ziehen Sie den Deckel nach vorne.

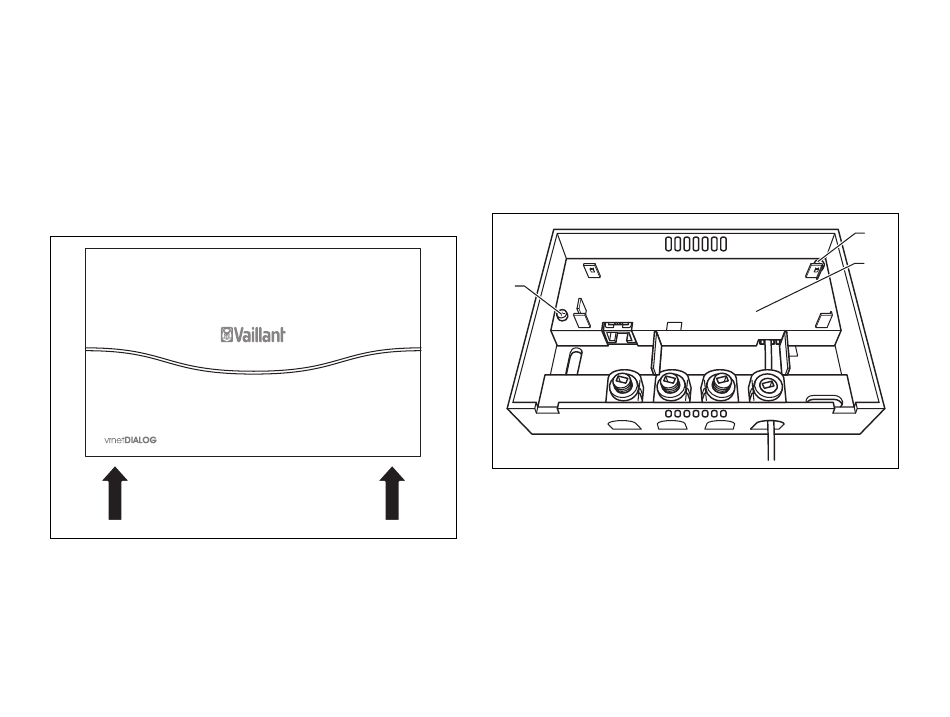

Abb. 4.1 Gehäuse öffnen
Soweit der vorgesehene Modulsteckplatz
nicht belegt ist, bauen Sie die Leiterplatte aus
dem gelieferten Gehäuse aus und in den
8
Schaltkasten der Geräteelektronik ein.
Anderenfalls belassen Sie die Leiterplatte im
gelieferten Gehäuse.
Gehen Sie zum Ausbauen der Leiterplatte wie
folgt vor:
1
Abb. 4.2 Abdeckung entfernen
• Entfernen Sie die beiden Schrauben (1) und
entnehmen Sie die Schutzabdeckung (2)
(nur vrnetDIALOG 820).
• Drücken Sie zum Entnehmen der Leiterplat-
te (unter der Schutzabdeckung) die Halte-
lasche zur Seite.
Installationsanleitung vrnetDIALOG
1
2
