Jeżeli brak jest wytypowanego miejsca na
włączenie modułu, należy wymontować płytkę
z połączeniami drukowanymi z dostarczonej
obudowy i zamontować w szafce sterowania
elektronicznego urządzenia. W przeciwnym
razie, można postawić płytkę z połączeniami
w dostarczonej obudowie.
Aby wymontować płytkę z połączeniami,
nalezy wykonać następujące czynności:
1

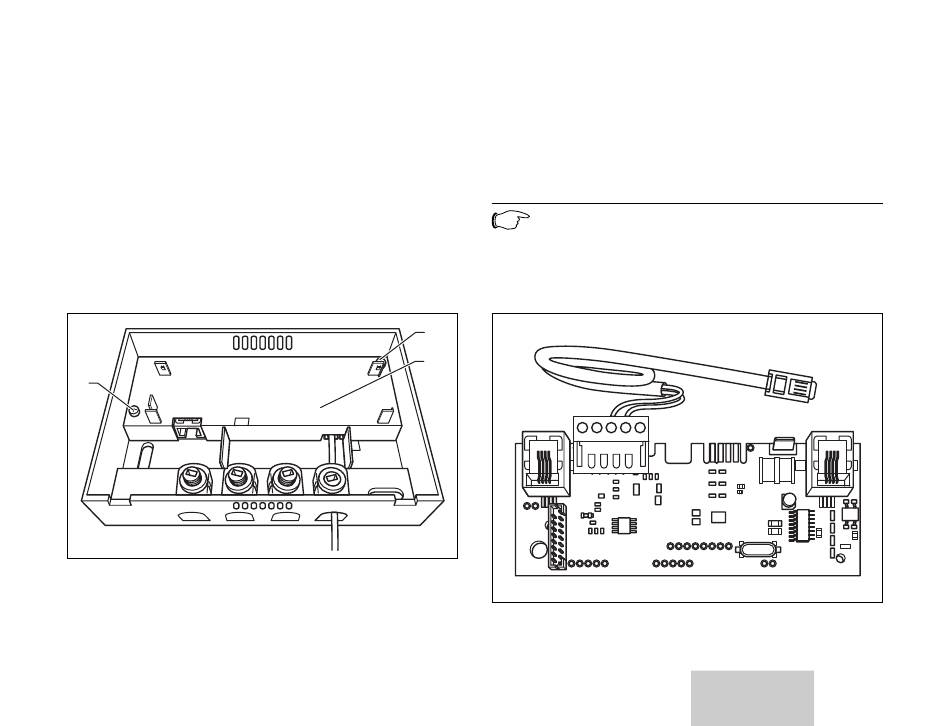

Rys. 4.2 Zdjąć osłonę
• Należy wykręcić obie śruby(1) i zdjąć
pokrywę ochronną (2)
Instrukcja instalacji vrnetDIALOG
(tylko w przypadku vrnetDIALOG 820).
• Dla wyjęcia płytki połączeniowej należy
odciągnąć na bok zacisk przytrzymujący
(pod pokrywą ochronną).
Wskazówka!
Nie wolno przedłużać przewodu
łączącego z elementem grzewczym
X80!
1
2
Rys. 4.3 przewód do podłączania urządzenia
grzewczego
Montaż 4
