4 Montage
2
1

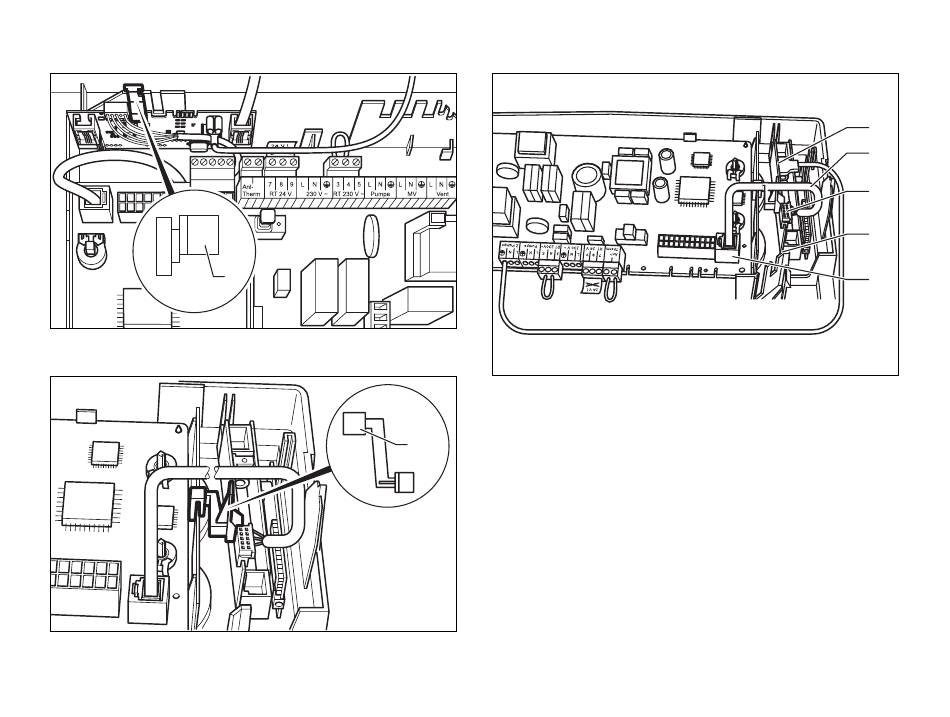

Fig. 4.5 Stabilisation de la platine avec le clip 2
Fig. 4.6 Stabilisation de la platine avec le clip 3
10
Fig. 4.7 Raccordement pour vrnetDIALOG 820
3
• Faites coulisser la platine (1) avec le clip dans
1
l'évidement (2) de la boîte de commande.
• Raccordez le câble du bus (3) avec le con-
necteur peigne (4) sur la plaquette du
vrnetDIALOG.
• Branchez les autres bornes de raccorde-
ment du câble de bus sur la prise (5) sur la
plaquette de l'appareil de chauffage.
• Montez la plaquette de circuit imprimé selon
la fig. 4.3 à 4.5 dans la boîte de commande.
Notice d'installation vrnetDIALOG
1
3
4
2
5
