5 Elektrische Installation durchführen
5 Elektrische Installation
durchführen
▶
Schließen Sie eBUS-Leitung (→ Seite 5)
an das BUS-System nur an Schnittstel-
len an, die mit „BUS" oder „eBUS" ge-
kennzeichnet sind.
▶ Wenn Sie starre Leitungen (230 V)
(→ Seite 5) verwenden, dann installieren
Sie alle Anschlussleitungen bauseits
und in Kabelkanälen.
Wenn Sie andere Schnittstellen verwen-
den, dann ist die Kommunikation zwischen
allen Systemkomponenten beeinträchtigt
oder funktioniert nicht.
5.1 Kommunikationseinheit an
eBUS anschließen
5.1.1 Kommunikationseinheit an
Wärmeerzeuger anschließen

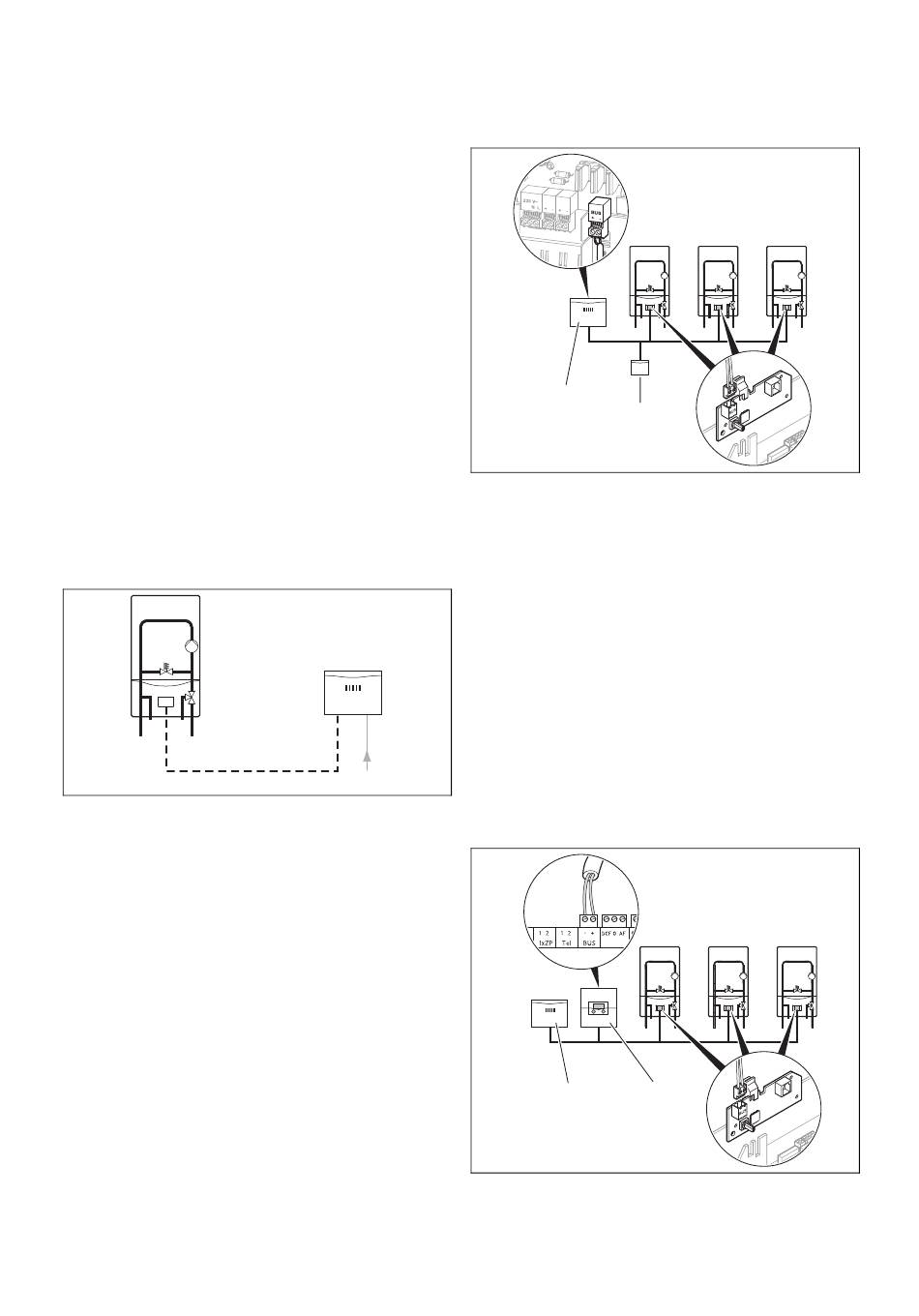

▶ Verbinden Sie die Klemme „BUS‟ der
Kommunikationseinheit über zwei Lei-
tungen mit dem Busanschluss des Wär-
meerzeugers.
10
comDIALOG
comDIALOG plus
230 V~
Installationsanleitung comDIALOG/ comDIALOG plus 0020140083_02
5.1.2 Kommunikationseinheit an
unabhängige Wärmeerzeuger
anschließen
S1 S2
eBUS
comDIALOG
comDIALOG plus VR 38
1. Installieren Sie die Buskoppler VR 32.
2. Stellen Sie eine Busverbindung zwi-
schen allen Buskopplern her.
3. Schließen Sie die Kommunikations-
einheit an der Busleitung an.
4. Schließen Sie das eBUS-Netzteil VR
38 an die Busleitung an.
5. Stellen Sie die Adressen der Bus-
koppler über den Adressschalter ein (→
Installationsanleitung VR 32).
5.1.3 Kommunikationseinheit an
Systemregler für Kaskade
anschließen
comDIALOG VRS 620
comDIALOG plus VRC 630
1. Installieren Sie die Buskoppler VR 32.
2. Installieren Sie den Systemregler.
3 2
V R
eBUS
3 2
V R
