5 Elektrische Installation

3. Anschluss an bis zu 6 kaskadierte Heizgeräte mit
einer komplexen Regelung (z. B. auroMATIC 620
oder calorMATIC 630)
Bei allen Varianten muss die Kommunikationseinheit an
die Spannungsversorgung angeschlossen werden und
eine Verbindung zum jeweiligen Telefonnetz hergestellt
werden (siehe Kapitel 5.7 und 5.8).
Der Anschluss an die Heiz- oder Regelgeräte ist in den
folgenden Abschnitten dargestellt.
Hinweis!
Bei allen Verbindungen der Busleitung des
vrnetDIALOG braucht nicht auf die Polung der
Anschlüsse geachtet zu werden!
Gefahr!
Lebensgefahr durch Stromschlag an spannungs-
führenden Anschlüssen!
Schalten Sie das Heizgerät spannungsfrei,
bevor Sie den elektrischen Anschluss vorneh-
men!
Achtung!
Das Verbindungskabel zum Heizgerät (X80)
darf nicht verlängert werden!
Andernfalls ist die Funktionsfähigkeit des
vrnetDIALOG nicht sichergestellt.
Achtung!
Kein paralleler Betrieb von eBUS-Schnittstelle
X31 oder X30 und herkömmlicher Schnittstelle
X80 möglich!
Bei parallelem Betrieb ist die Funktion der
Heizungsanlage nicht sichergestellt.
5.1 Anschluss an Heizgeräte mit eBUS
Das Anschlusskabel muss bauseits gestellt werden.
• Verbinden Sie die Klemme X31 „BUS" der Kommunika-
tions einheit über zwei Leitungen mit dem Busan-
schluss des Heizgerätes. Eine Polung muss nicht
beachtet werden.
6
vrnetDIALOG
auroMATIC 620
calorMATIC 630
230 V~
- + 7 7 9

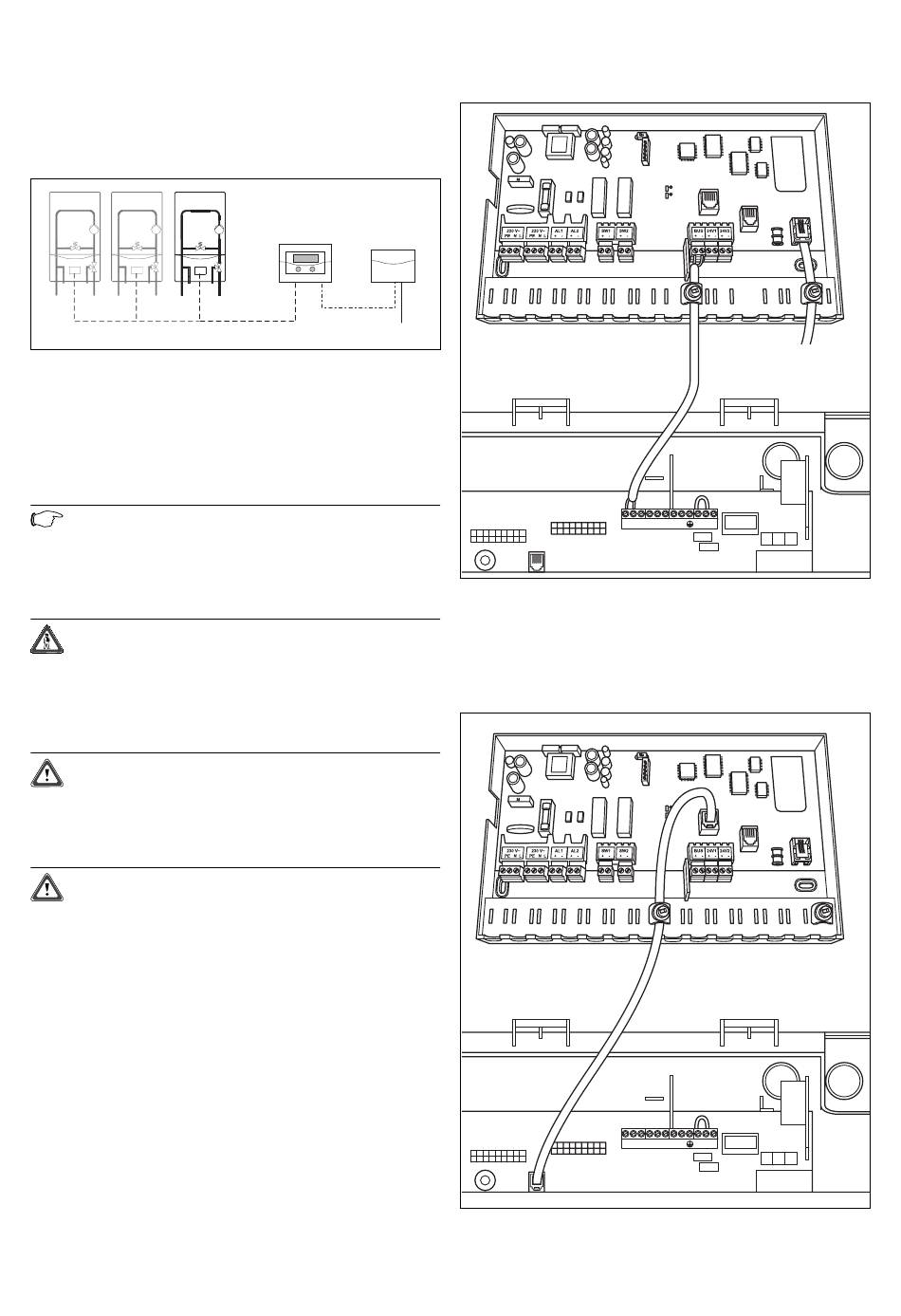

Abb. 5.1 Anschluss an Heizgerät mit eBUS
5.2 Anschluss an ein einzelnes Heizgerät (X22)
• Stecken Sie den Stecker (1) auf den Steckplatz X6 in
der Elektronikbox des Heizgerätes.
- + 7 7 9
Abb. 5.2 Anschluss an ein einzelnes Heizgerät
L N 3 4 5
L N 3 4 5
