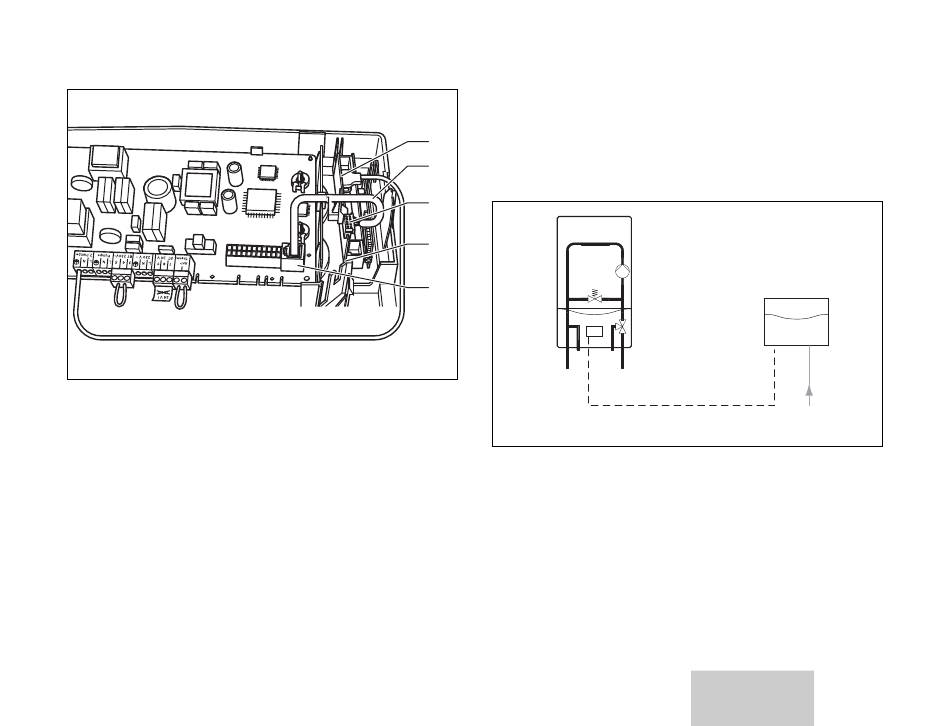

Sl. 4.7 Priključak za vrnetDIALOG 820
• Tiskanu sklopovsku pločicu (1) pomoću
kopče postavite u utor (2) uklopne kutije.
• Vod sabirnice ugradite (3) pomoću
poveznika (4) na vrnetDIALOG-elektronsku
ploču.
• Priključite drugu priključnu kopču voda
sabirnice u uklopno mjesto (5) na
elektronskoj ploči uređaja za grijanje.
• Ugradite elektronsku ploču u uklopnu kutiju
sukladno sl. 4.3 do 4.5.
Upute za instaliranje vrnetDIALOG
5 Električna instalacija
1
Pri električnoj instalaciji je moguć samo
3
priključak na uređaj za grijanje.
4
2
5
Sl. 5.1 Priključak na uređaj za grijanje
Električna instalacija 5
vrnetDIALOG
230 V~
