V .
I N D I V I D U E L L E
Fußstützenhöhe
Die Fußstützenhöhe ist leicht in verschiedene Höhen in 1,25 cm
Schritten einstellbar.
Heben und Senken der Fußstütze:
1. Entfernen Sie den Sicherungsstift aus der Halterung der Fußstütze.
Siehe Abb. 16.
2. Heben oder Senken Sie die Fußstütze in die gewünschte Höhe.
3. Installieren Sie den Bolzen wieder in der Halterung der Fußstütze und
befestigen Sie ihn.
Fußstützentiefe
Einstellen der Fußstützentiefe:
1. Entfernen Sie den Sicherungsstift aus der Halterung der Fußstütze.
Siehe Abb. 16.
2. Bewegen Sie die Fußstütze hinein oder heraus in die gewünschte Tiefe.
3. Installieren Sie den Sicherungsstift wieder in der Halterung der
Fußstütze und befestigen Sie ihn.
Fußstützenwinkel
Sie können den Neigungswinkel der Fußstütze mit einem
Innensechskantschlüssel einstellen.
Einstellen des Fußstützenwinkels:
1. Schwenken Sie die Fußstütze hoch, um an die Einstellschraube zu
gelangen. Siehe Abb. 17.
2. Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um die
Vorderkante der Fußstütze anzuheben.
3. Drehen Sie die Einstellschraube im Uhrzeigersinn, um die V orderkante
der Fußstütze abzusenken.
Position des Steuerpults
Sie können das Steuerpult für den Rechtshänder- sowie für den
Linkshänder-Betrieb einstellen.
WARNUNG! Das Steuerungskabel muss so
gelegt werden, dass es nicht vom Sitzrahmen
bzw. Antriebsrahmen eingeklemmt wird.
Wechseln der Position des Steuerpults:
1. Drehen Sie den Halter der Heckteilabdeckung eine Vierteldrehung.
Siehe Abb. 6.
2. Entfernen Sie die Heckteilabdeckung.
3. Unterbrechen Sie die Verbindung zwischen Motor und Batterie von
der Kontrollkonsole. Siehe Abb. 7.
4. Durchschneiden Sie den Kabelbinder, der das Steuerpultkabel an der
Armlehne fixiert.
Jet 3 Ultra
A N P A S S U N G

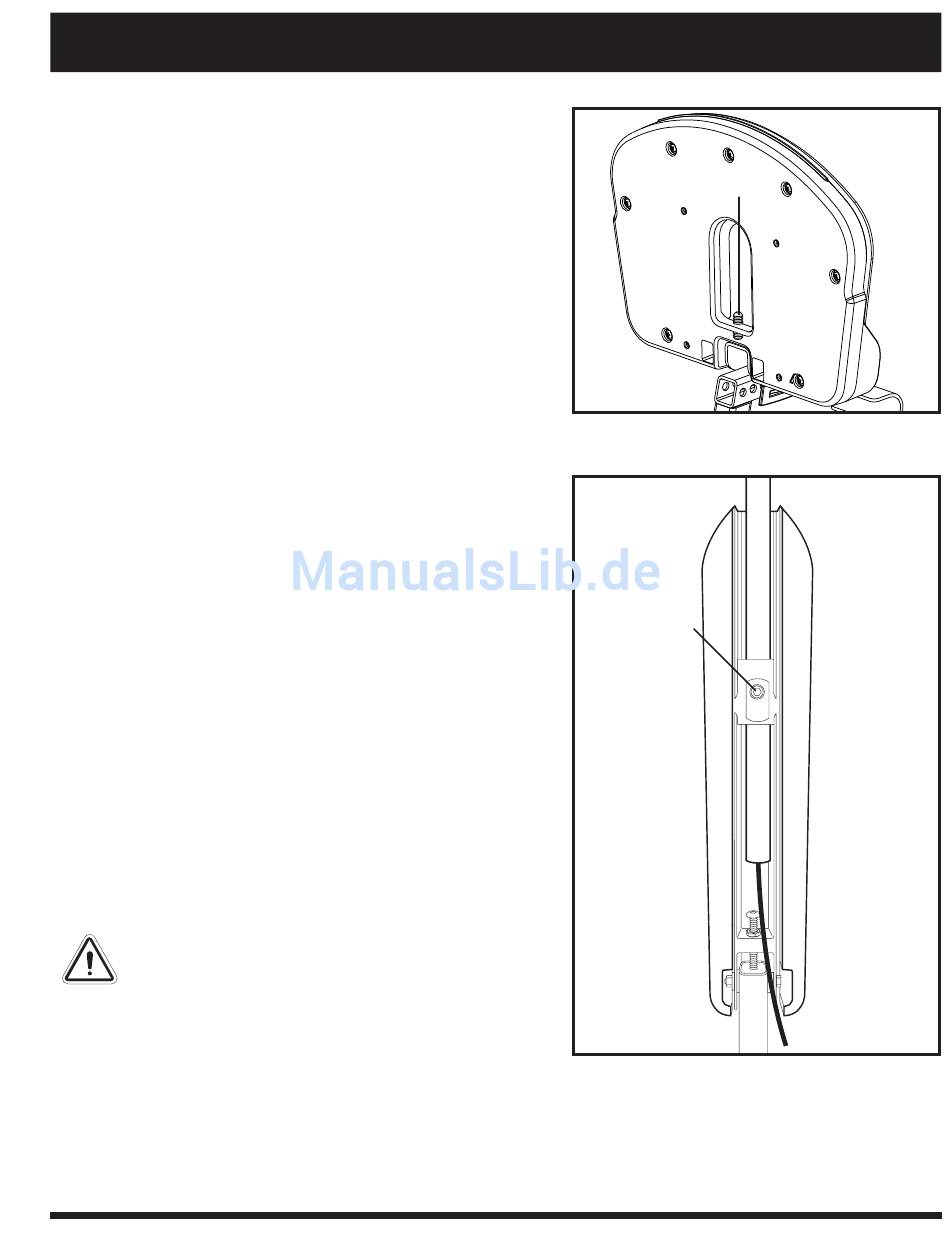

Abb. 17. Unterseite der Fußstütze
EINSTELLSCHRAUBE
Abb. 18. Unterseite der Armlehne
www.pridemobility.com
EINSTELLSCHRAUBE
25
