V .
I N D I V I D U E L L E
HINWEIS: Verändern des Sitzneigungswinkels durch
Anheben oder Absenken von nur einer Querstrebe (vordere
oder hintere).
10. Befestigen Sie die verbliebenen Verschlüsse wieder.
11. Entfernen Sie jede Schraube aus den Querstreben und setzen Sie
die Sicherungsmutter auf.
12. Setzen Sie jetzt wieder alle Schrauben in die Querstreben und ziehen
Sie sie fest.
13. Stellen Sie den Sitz wieder zurück.
14. Verbinden Sie die Steuerung wieder mit der Kontrollkonsole.
15. Befestigen Sie den hinteren Abdeckrahmen und ziehen Sie alle
Schrauben fest.
Sitzposition
Sie können den Sitz vorwärts oder rückwärts verschieben, indem
Sie die Befestigungsposition des Schienenprofils verändern.
Verändern der Sitzposition:
1. Unterbrechen Sie die Motor- und Batteriesteckverbindungen.
Siehe Abbildung 7.
2. Entfernen Sie den Sitz vom Fahrgestell.
3. Entfernen Sie beide Schienenprofile von dem Boden des Sitzes.
4. Fixieren Sie die Schienenprofile in einer anderen Bohrlochauswahl.
Sie müssen beide Schienenprofile die gleiche Anzahl von Bohrungen
bewegen, vorwärts wie rückwärts. Siehe Abb. 13.
5. Befestigen Sie die Schienenprofile zurück an den Boden des Sitzes.
6. Bauen Sie den Sitz wieder ein.
7. Verbinden Sie wieder die Motor- und Batteriesteckverbindungen.
Einstellung der Sitzneigung
Wenn Ihr Elektrorollstuhl mit einer einstellbaren Rückenlehne
ausgestattet ist, können Sie es in vier (4) verschiedenen Winkeln
einstellen: 90°, 102°, 105° oder 107°.
Einstellen der Rückenlehnenneigung:
1. Entfernen Sie die Einstellschrauben von jedem Sitzgelenk. Siehe
Abb. 14.
2. Positionieren Sie die Rückenlehne in dem gewünschten Winkel.
3. Installieren Sie die Einstellschrauben wieder in jedes Sitzgelenk und
ziehen Sie sie fest.
Jet 3 Ultra
A N P A S S U N G

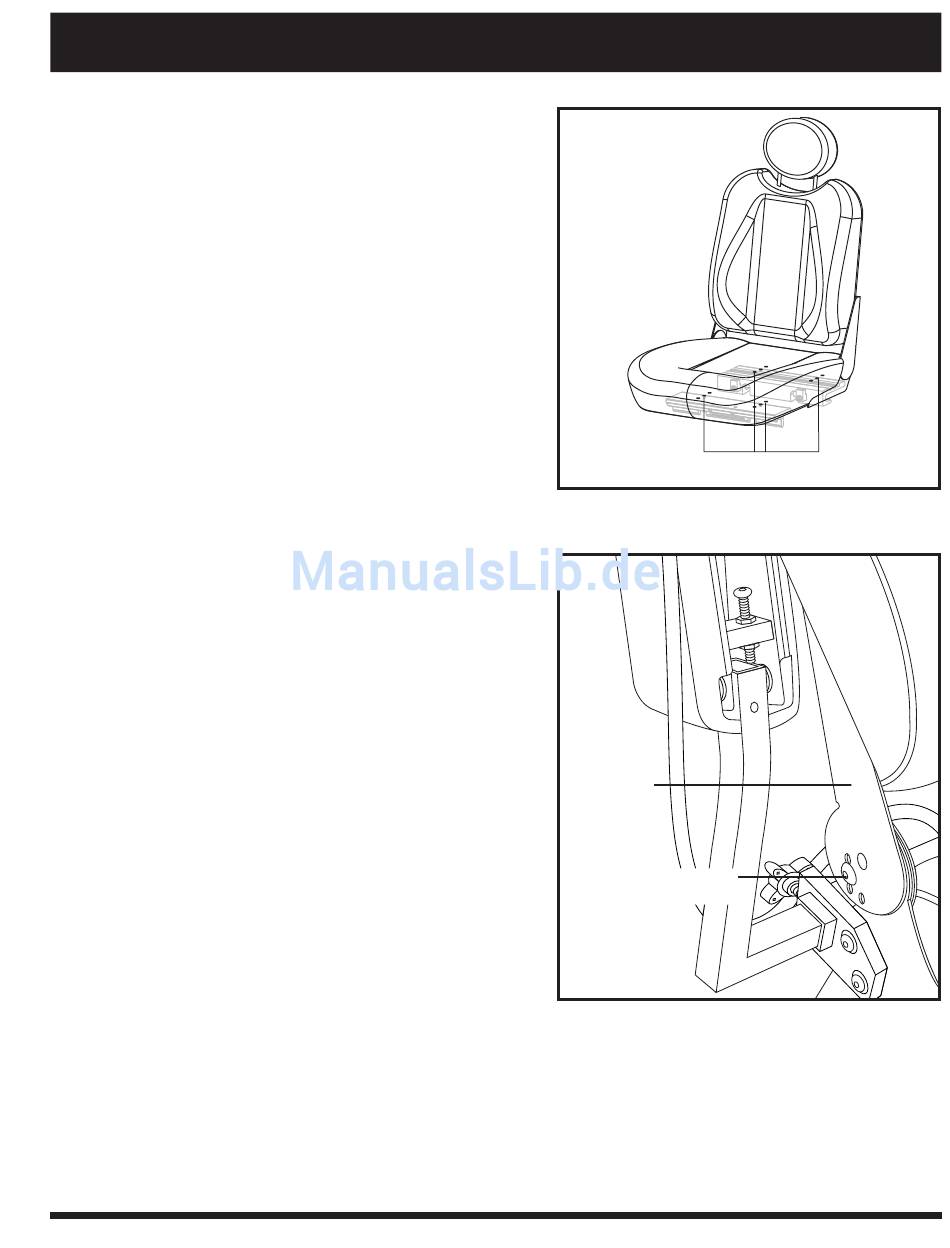

Abb. 13. Sitzbefestigungsbohrungen
SITZGELENK
SICHERUNGSSCHRAUBE DER
RÜCKENLEHNENNEIGUNG
Abb. 14. Einstellung Rückenlehnenneigung
www.pridemobility.com
SITZBEFESTIGUNGSBOHRUNGEN
23
