Baugruppenbeschreibung

8 Baugruppenbeschreibung
8.1 Übersicht Schaltschrank
10
9
8
7
6

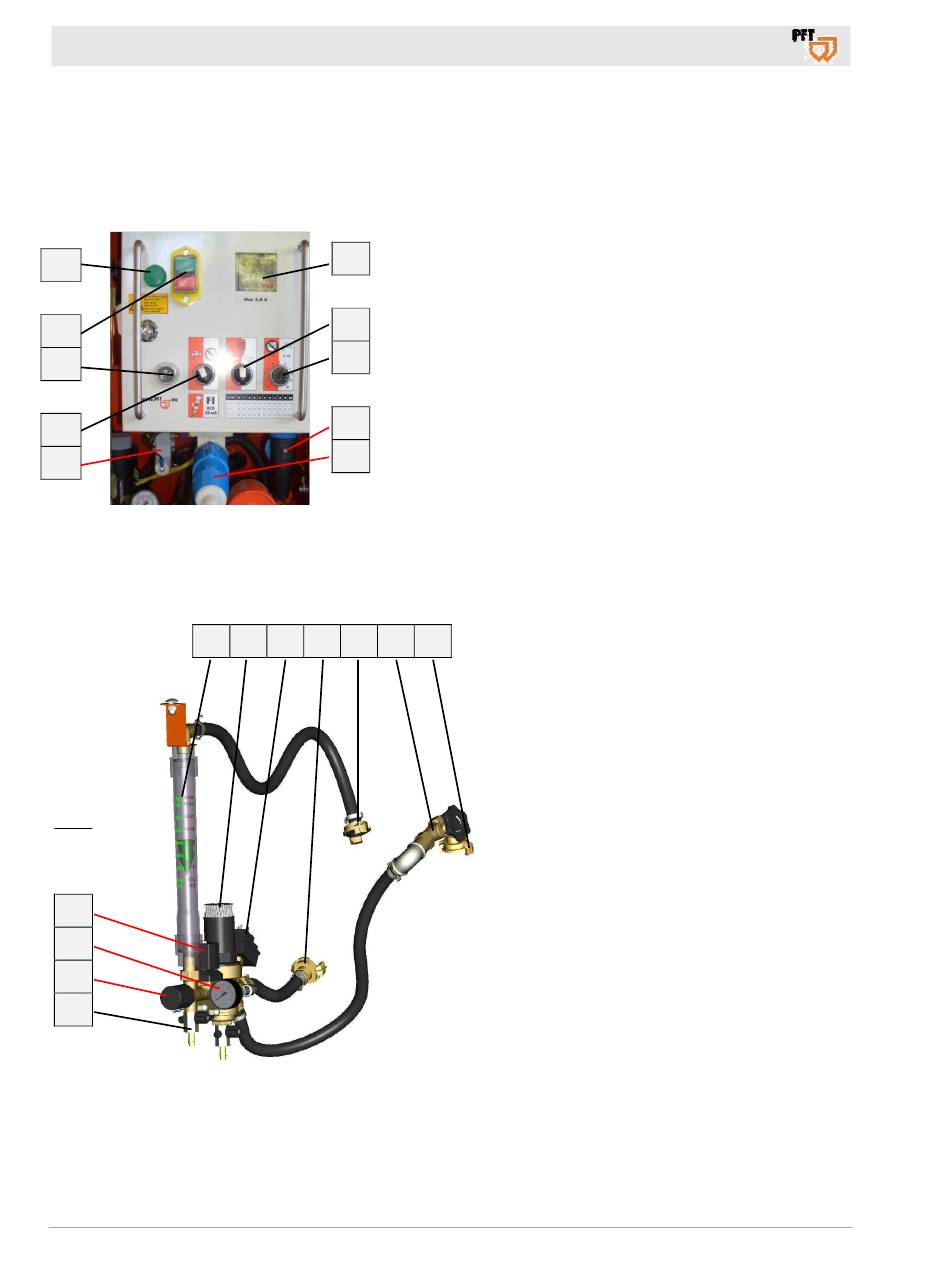

Abb. 9: Baugruppe Schaltschrank
8.2 Übersicht Wasserarmatur
1
11
10
9
8
Abb. 10: Wasserarmatur
14
1
1. Schauglas für Frequenzumformer.
2. Wahlschalter Pumpe entspannen (Rückwärtslauf).
2
3. Poti für Motordrehzahl / Materialmenge.
3
4. Anschluss für Luftkompressor 230V (Steckdose blau
Dauerstrom).
5. Anschluss für Hauptstrom 230V, 1Phase, 16A.
4
6. Blindstecker / Anschluss für Fernbedienung.
5
7. Wahlschalter Betrieb mit Wasser (als Mischpumpe), ohne
Wasser (nur als Pumpe).
8. Drucktaster Wasservorlauf.
9. Drucktaster Steuerspannung „EIN / AUS".
10. Kontrolllampe Maschine betriebsbereit.
2 3 4 5 6 7
1. Wasserdurchflussmesser.
2. Druckminderer.
3. Druckwächter Wasserdruck.
4. Anschluss Wasser vom Netz.
5. Wasser zum Mischrohr.
6. Absperrhahn / Wasserentnahme.
7. Anschluss Wasserentnahme
Mörteldruckschlauch reinigen.
8. Ablasshahn Frostschutz.
9. Nadelventil Wassermenge.
10. Manometer Vordruck Wasser.
11. Magnetventil.
