8 Geräteverkleidung
8.1 Montage
Frontverkleidung (2) in die Auf-
nahmen (2a) der Seitenwände (1)
einhängen.
Frontklappe (3) in die Scharniere
(3a) einrasten.
Arretierseile (4) aus den Seiten-
wänden ziehen und in die Auf-
nahmen (4a) einhängen.
Frontklappe (3) hochklappen und
einrasten.

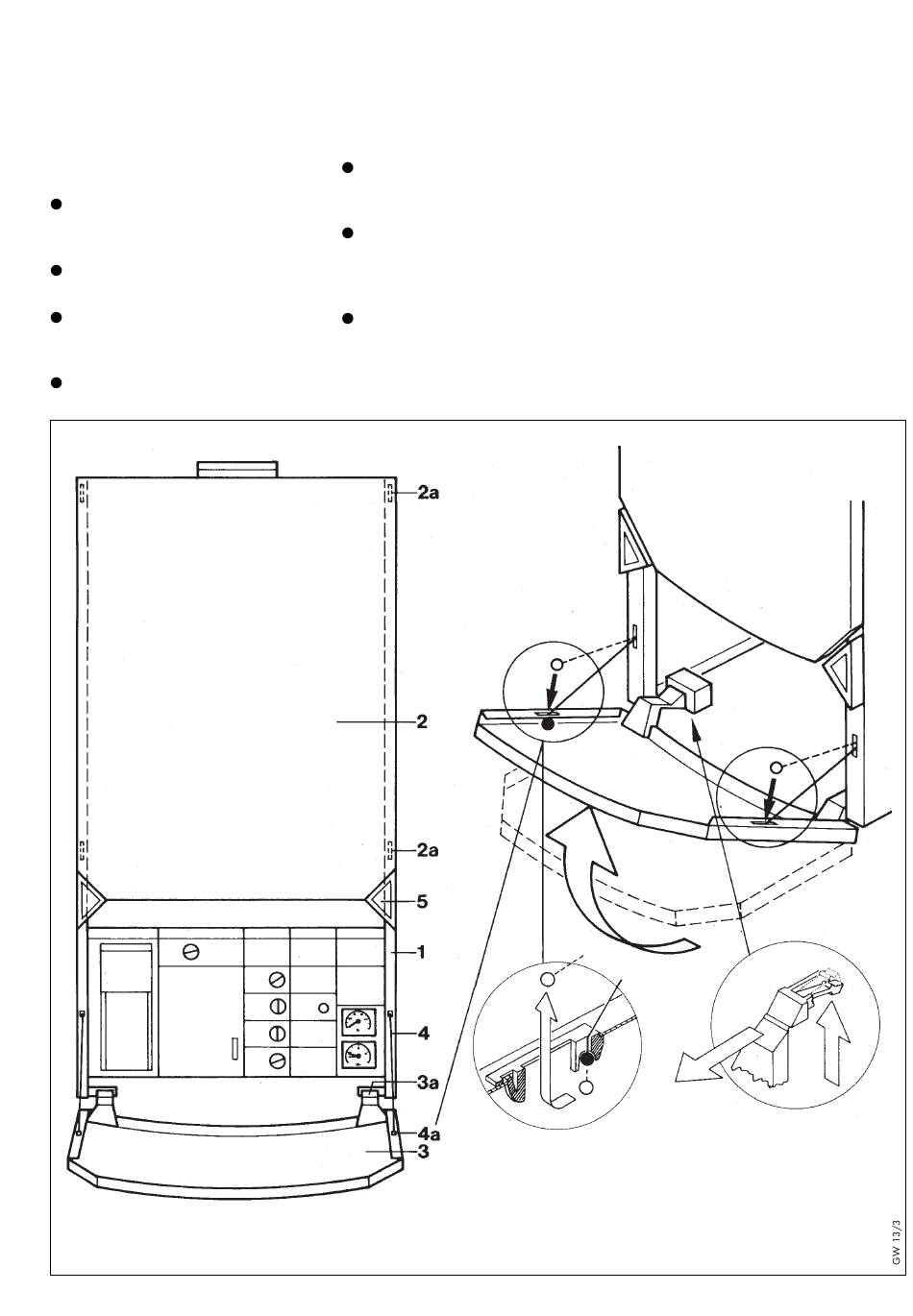

Abb. 8.1
8.2 Demontage
Gehen Sie in umgekehrter Reihen-
folge vor, wie unter dem vorigen
Abschnitt beschrieben.
Durch gleichzeitiges Drücken auf
die Öffnungstasten (5) wird die
Frontklappe geöffnet und kann
nach unten geschwenkt werden.
Die Scharniere der Frontklappe
können gelöst werden, indem Sie
die mittlere Lasche nach oben
drücken und dann die Frontklappe
nach vorn ziehen.
Legende zu Abb. 8.1
1 Seitenwand
2 Frontverkleidung
2a Aufnahme
3 Frontklappe
3a Scharnier
4 Arretierseil
4a Aufnahme
5 Öffnungstasten
