Düsendruck am Manometer ablesen
und mit Tabellenwert vergleichen.
Einstellvorgang für Gaseinstellung:
Verschlußschraube (7)
herausdrehen.
Düsendruck an der hinter der Ver-
schlußschraube liegenden Welle
(Potentiometer) einstellen.
Linksdrehen: Düsendruck niedriger –
weniger Gas.
Rechtsdrehen: Düsendruck höher –
mehr Gas;
Welle bei der Einstellung zuerst
gegen Linksanschlag drehen.
Abweichungen: wie unter Abschnitt
„1. Grundeinstellung".
b) Kontrolle nach der volumetrischen
Methode
Nach Tabelle 7.4 Durchflußvolumen
für erforderliche Wärmeleistung
festlegen.
Tabellenwert ...l/min.
Durchflußvolumen am Zähler ablesen
und mit Tabellenwert vergleichen.
Abweichungen: wie unter Abschnitt
„1. Grundeinstellung".
Gerät außer Betrieb nehmen.
U-Rohr-Manometer vom Düsendruck-
Meßstutzen abnehmen.
Dichtungsschraube des Düsendruck-
Meßstutzens festdrehen und auf
Dichtheit kontrollieren.
Betriebsartenschalter auf gewünschte
Betriebsart schalten.
7.4 Kontrolle der eingestellten
Wärmebelastung
Kontrolle wahlweise nach A oder B
durchführen.
A)
Düsenkontrolle anhand Tabelle 7.3
vornehmen.
Anschlußdruck gemäß 7.3.1 über-
prüfen.
Düsendruck gemäß 7.3.2 kontrol-
lieren.
Abweichungen unter +/- 10%:
sind zulässig.
Abweichungen über +/- 10%:
Liegt nach Rücksprache mit dem zu-
ständigen GVU keine Störung in der

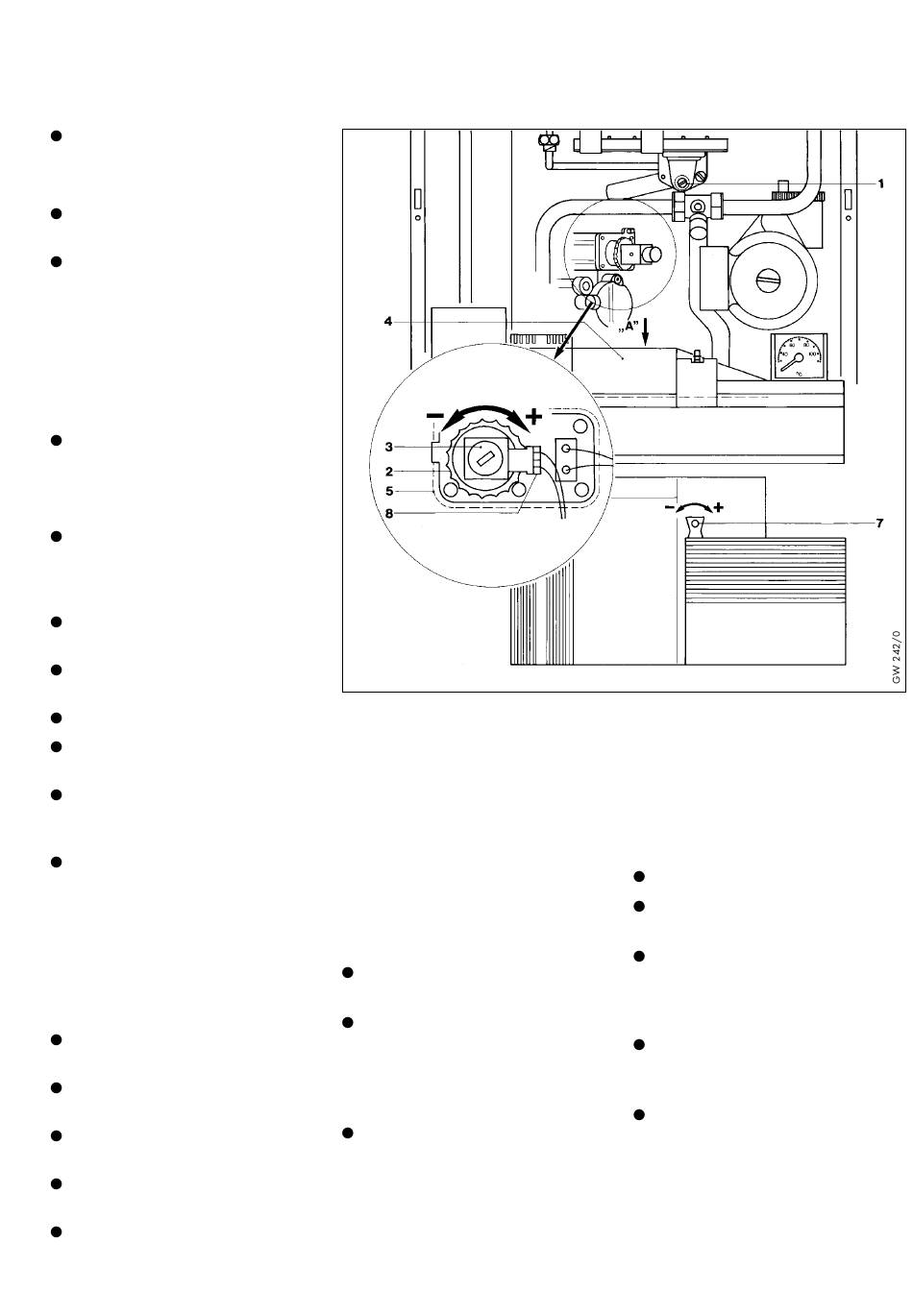

Abb. 7.1
Legende zu Abb. 7.1
1 Düsendruck-Meßstutzen
2 Einstellscheibe
3 Einstellknopf
Gasversorgung vor, Kundendienst
zu Rate ziehen. Gerät nicht in
Betrieb nehmen.
B)
Anschlußdruck gemäß 7.3.1 über-
prüfen.
Kontrolle des Durchflußvolumens
gemäß 7.3.3 durchführen.
7.5 Funktionsprüfung
Gerät entsprechend Bedienungs-
anleitung in Betrieb nehmen.
Hinweis:
In dem Gerät ist ein Zeitglied eingebaut, welches die
Einschalthäufigkeit begrenzt.
Dieses Zeitglied kann durch kurzes Aus- und
Wiedereinschalten des Hauptschalters überbrückt
werden, so daß das Gerät – vorausgesetzt, es liegt
eine Wärmeanforderung vor – nach dem Wiederein-
schalten des Hauptschalters sofort in Betrieb geht.
4 Schaltkasten
5 Schutzhaube
7 Verschlußschraube
8 Stecker
Gerät auf Dichtheit prüfen.
Einwandfreie Zuführung der Ver-
brennungsluft prüfen.
Funktionsprüfung des Abgassensors
durchführen.
Siehe ausführliche Hinweise
Kapitel 13.
Überzündung und regelmäßiges
Flammenbild des Hauptbrenners
prüfen.
Einstellwerte in Einstellschild eintra-
gen und dieses auf der Innenseite
der Frontklappe aufkleben.
